W przypadku nośnego zachowania się płyty z drewna klejonego krzyżowo, należy zwrócić szczególną uwagę na odkształcenie przy ścinaniu w płaszczyźnie tafli szyby, a tym samym w szczególności na możliwość przemieszczania się łączników.

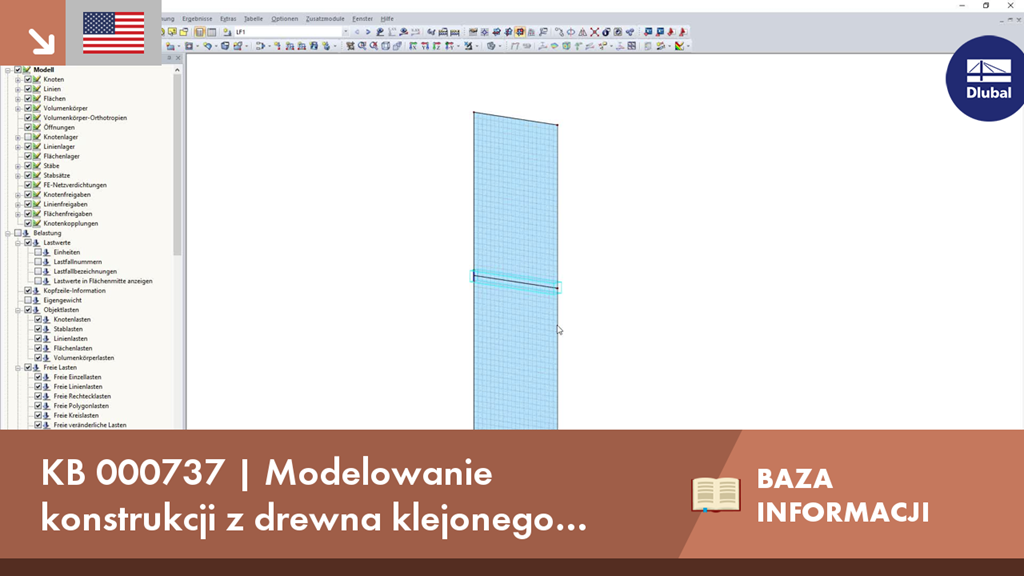

KB 000737 | Modelowanie konstrukcji z drewna klejonego krzyżowo - łączniki
Odnośniki
Czy mają Państwo jakieś pytania?
Długość: 00:00:27 min
Długość: 01:32:35 min
Długość: 00:00:00 min
Długość: 02:50:31 min
Długość: 00:00:58 min
Długość: 00:01:02 min
Długość: 00:00:34 min
Baza informacji
Długość: 00:00:56 min
Długość: 00:00:00 min
Bei einem wandartigen Tragverhalten der Brettsperrholzplatte muss der Schubverformung in Scheibenebene und damit insbesondere der Verschieblichkeit der Verbindungsmittel besondere Beachtung geschenkt werden.
Na szczególną uwagę zasługuje podpora z płyty z drewna klejonego krzyżowo. Zazwyczaj, ściana z drewna klejonego krzyżowo jest zabezpieczona przed ścinaniem dzięki trzpieniom oraz przed siłą unoszącą za pomocą krzyżaków/prętów ściągających.
Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.
W tym artykule, przy użyciu modułu dodatkowego RF-/TIMBER AWC, sprawdzono adekwatność drewna o wymiarach 2x4 poddanego łącznemu zginaniu dwukierunkowemu i ściskaniu osiowemu. Właściwości i obciążenia belki i słupa podano na podstawie przykładu E1.8 z AWC Structural Wood Design Example 2015/2018.
Możliwe jest definiowanie przekrojów drewnianych złożonych, na przykład ceowników, teowników i dźwigarów skrzynkowych. Pojedyncze elementy połączone są połączeniami sztywnymi lub półsztywnymi. Ponadto dostępne są przekroje hybrydowe. W tym przypadku w podmenu można przypisać różne materiały do poszczególnych części przekroju.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Jak działa model materiałowy "Ortotropowy plastyczny" w programie RFEM?
Jakie jest znaczenie superpozycji zgodnie z regułą CQC w analizie dynamicznej?
Jak wyświetlić siły wewnętrzne w globalnym układzie współrzędnych, a nie w głównym układzie współrzędnych przekroju?
Czy w programie RFEM można obliczyć dom z bali w trzech wymiarach?
Jak wyświetlić w protokole wydruku niektóre wyniki wszystkich przypadków obciążeń, a pozostałe tylko wyniki wybranych przypadków obciążeń?
Chciałbym przeprowadzić obliczenia wyboczenia giętnego dla elementów drewnianych z imperfekcjami i siłami wewnętrznymi zgodnie z analizą drugiego rzędu. Czy wystarczy aktywować tę funkcję w Szczegółach modułu dodatkowego RF-/TIMBER Pro, czy też konieczne jest wprowadzenie dodatkowych ustawień?
