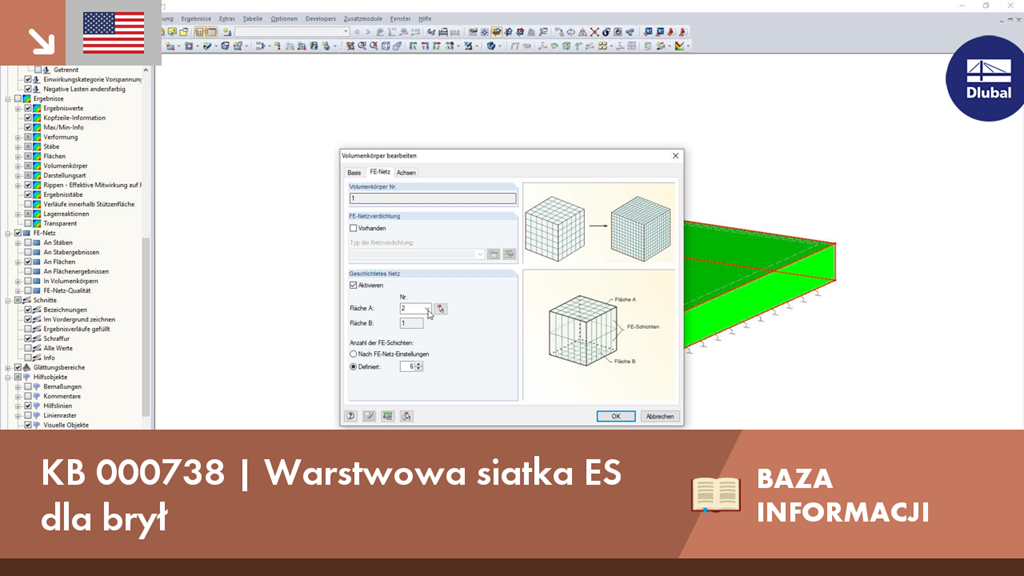

W przypadku brył dostępna jest inna opcja ustawienia siatki ES. Oprócz ogólnego zagęszczenia siatki ES, możliwe jest rozmieszczenie warstwowej siatki ES. W tym celu można wykonać określony podział bryły z elementami ES pomiędzy dwiema równoległymi powierzchniami. Wariant ten jest szczególnie odpowiedni dla bardzo dużych brył o małej wysokości.
Projekt klienta
Baza informacji
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
Jeżeli pole wyboru 'Liczba przyrostów obciążenia' jest nieaktywne, liczba przyrostów obciążenia zostanie określona automatycznie w programie RFEM w celu efektywnego rozwiązywania zadań nieliniowych.
Zastosowana metoda oparta jest na algorytmie heurystycznym.
Funkcja ta umożliwia automatyczne zagęszczenie siatki ES na powierzchniach. Zagęszczenie siatki jest stopniowe. Na każdym kroku siatka ES jest tworzona na podstawie porównania błędów wyników w poprzednim kroku obliczeń. Błąd numeryczny jest obliczany na podstawie wyników dla elementów powierzchniowych i jest oparty na sformułowaniu energetycznym Zienkiewicza-Zhu.
Ocena błędu jest przeprowadzana dla liniowej analizy statycznej. Wybieramy przypadek obciążenia (lub kombinację obciążeń), dla którego wygenerowana jest siatka ES. Siatka ES jest następnie wykorzystywana do wszystkich obliczeń.
Solver równań zawiera zoptymalizowany generator siatki ES i obsługuje najnowszy procesor wielordzeniowy oraz technologię 64-bitową. Umożliwia równoległe obliczenia liniowych przypadków obciążeń i kombinacji obciążeń przez kilka procesorów jednocześnie bez dodatkowych wymagań dotyczących pamięci RAM: Macierz sztywności tworzona jest tylko raz. Technologia 64-bitowa i rozszerzone opcje pamięci RAM umożliwiają obliczanie złożonych układów konstrukcyjnych przy użyciu szybkiego i bezpośredniego solwera równań.
Podczas obliczeń zmiana odkształceń jest wyświetlany w formie wykresu. Pozwala to na przejrzystą ocenę zachowania zbieżności obliczeń.
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Daje możliwość uwzględnienia zmiennego w czasie zachowania materiału w przypadku prętów. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji według definicji materiału dla modelu konstrukcyjnego.
Rozszerzenie
Rozszerzenie Powierzchnie wielowarstwowe umożliwia definiowanie wielowarstwowych konstrukcji powierzchniowych. Obliczenia można przeprowadzić z połączeniem ścinanym lub bez.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Rozszerzenie
Dzięki rozszerzeniu Połączenia stalowe dla RFEM można analizować połączenia stalowe przy użyciu modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów.
