W programie RFEM można tworzyć linie śrubowe przy użyciu linii typu "Trajektoria". W tym celu potrzebna jest linia środkowa/linia pomocnicza, wokół której można modelować linię, a także punkt początkowy i końcowy. Następnie można utworzyć linię typu „Trajektoria” pomiędzy punktem początkowym i końcowym; początkowo pojawia się ona jako linia prosta.

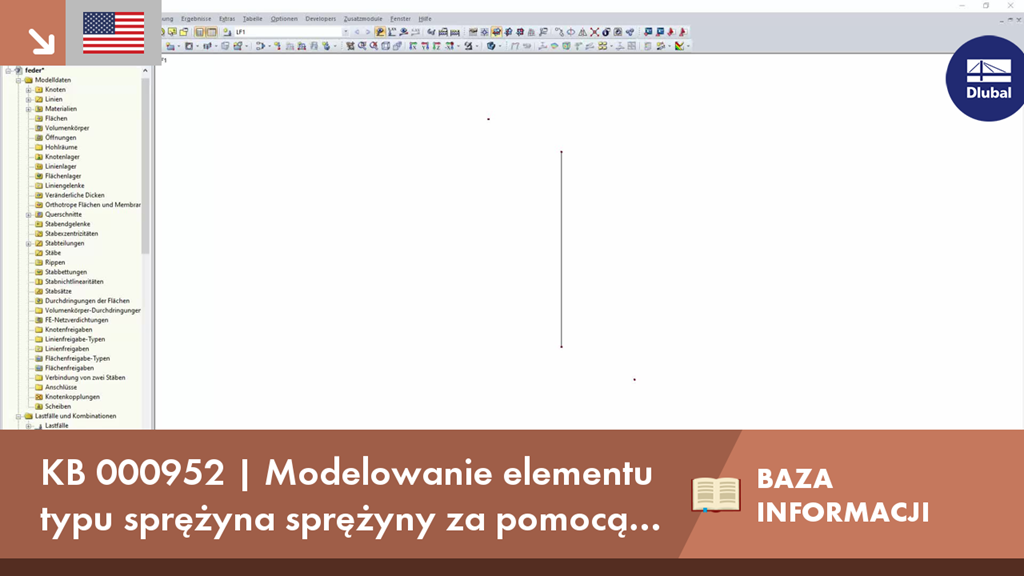

KB 000952 | Modelowanie elementu typu sprężyna sprężyny za pomocą linii typu trajektoria
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
Liczba stopni swobody w węźle nie jest już globalnym parametrem obliczeniowym w programie RFEM (6 stopni swobody dla każdego węzła siatki w modelach 3D, 7 stopni swobody dla analizy skręcania skrępowanego). Dlatego każdy węzeł jest zwykle rozpatrywany z inną liczbą stopni swobody, co prowadzi do zmiennej liczby równań w obliczeniach.
Zmiana ta przyspiesza obliczenia, szczególnie dla modeli, które mogą być znacznie uproszczone, takich jak konstrukcje kratownicowe i membranowe.
Rozszerzone odkształcenia prętów, powierzchni i brył można wyświetlić (np. istotne odkształcenia główne, równoważne odkształcenia całkowite itd.) w Nawigatorze projektu - Wyniki w programie RFEM oraz w Tabeli 4.0.
Można na przykład wyświetlić główne odkształcenia plastyczne podczas wymiarowania plastycznego połączeń z elementami powierzchniowymi.
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).
