Modelowanie sprężyny za pomocą linii typu trajektoria

Wskazówki i porady

W programie RFEM, można utworzyć linie śrubowe korzystając z linii typu "Trajektoria". W tym celu, potrzebujemy linię środkową / linię pomocniczą, wokół której wymodelujemy linię oraz punkty początkowy i końcowy. Następnie, pomiędzy początkowym a końcowym punktem, możemy utworzyć linię typu trajektoria, która początkowo wygląda jak linia prosta.

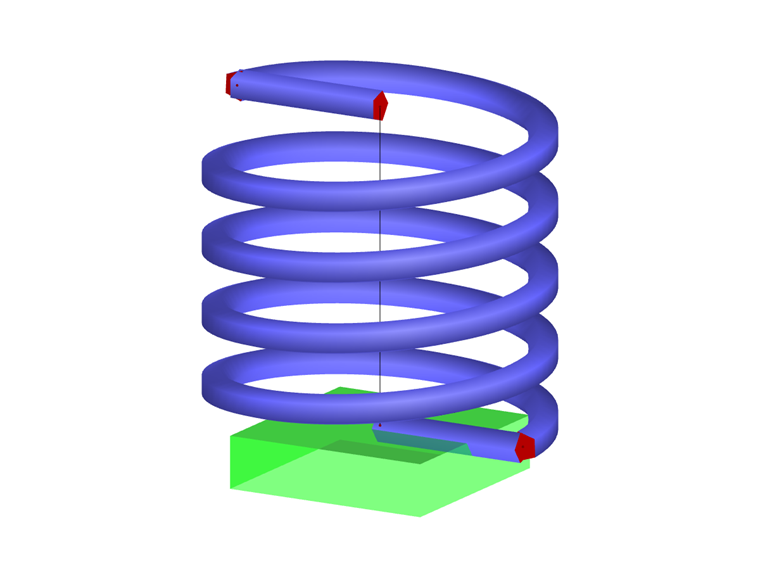

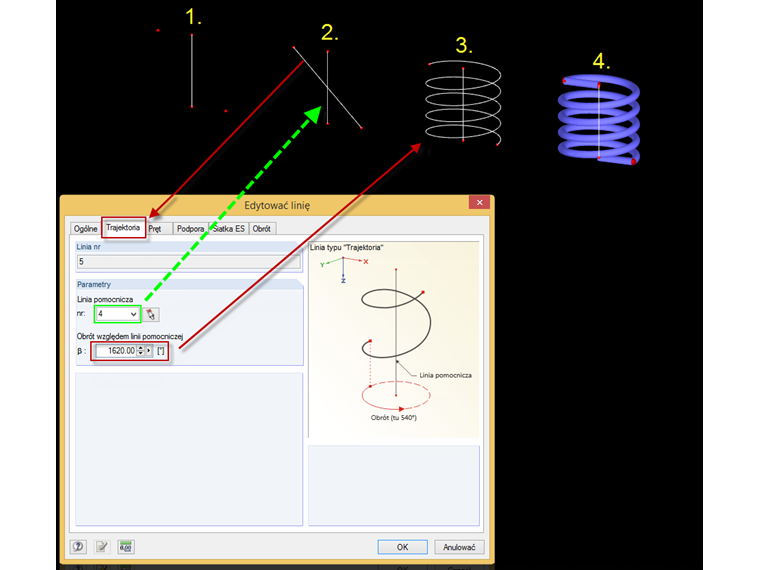

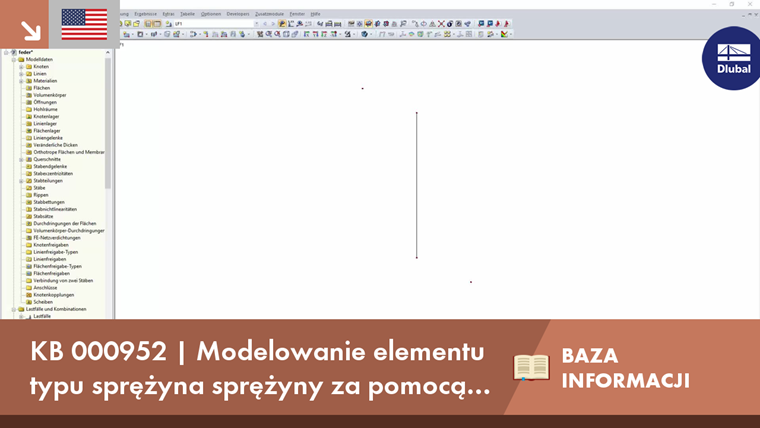

W oknie dialogowym "Edytować linię" (funkcję tą wywołamy podwójnym kliknięciem na linię), znajdziemy nową zakładkę "Trajektoria". W ww zakładce możemy wybrać linię pomocniczą oraz kąt obrotu linii pomocniczej. Oprócz tego, możemy przypisać spiralę do pręta w celu uzupełnienia modelu o sprężynę.
