Pytanie:

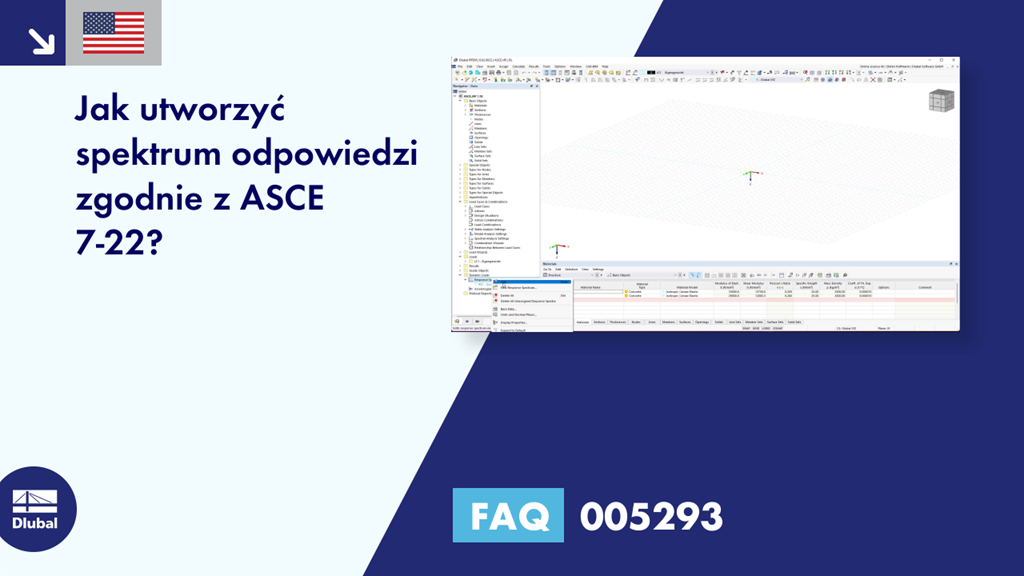

Jak utworzyć spektrum odpowiedzi zgodnie z ASCE 7-22?
Odpowiedź:
Norma ASCE 7-22 oferuje kilka typów widm obliczeniowych. W tym FAQ chcielibyśmy skoncentrować się na następujących dwóch widmach obliczeniowych:
- Wielookresowe spektrum obliczeniowe (11.4.5.1)
- Dwuokresowe spektrum obliczeniowe (11.4.5.2)
Widmo dwuokresowe jest normalnie zapisywane w programie. Jednak na podstawie danych dostępnych w normie można zaproponować tylko horyzontalne spektrum obliczeniowe/widmo MCE-R oraz modyfikację związaną z siłą i przemieszczeniem.
Dla wielookresowego spektrum obliczeniowego określane są dyskretne wartości liczbowe. W normie ASCE 7-22 podano, że wartości te można sprawdzić na stronie geobazy USGS Seismic Design Geodatabase.
W obecnym stanie rozwoju istnieje możliwość utworzenia zdefiniowanego przez użytkownika spektrum odpowiedzi ze współczynnikiem g (w zależności od -6/000369 stała konwersji masy ), aby wykorzystać dane np. z ASCE 7 Hazard Tool [1].
Proszę postępować w następujący sposób:
- Pobrać dane z pliku spektrum odpowiedzi .csv z odpowiedniego portalu
- Konwertuj plik .csv na 2 kolumny (w razie potrzeby zwróć uwagę na ./,)
- Wyeksportować szablon z programu RFEM 6, aby poznać format do importu
- Skopiuj dane z pliku .csv do odpowiednich wierszy szablonu (okres i przyspieszenia są wystarczające, częstotliwości pozostaw puste)
- Importuj dane z Excela do programu RFEM 6
- Sprawdź, czy wszystkie dane zostały zaimportowane
