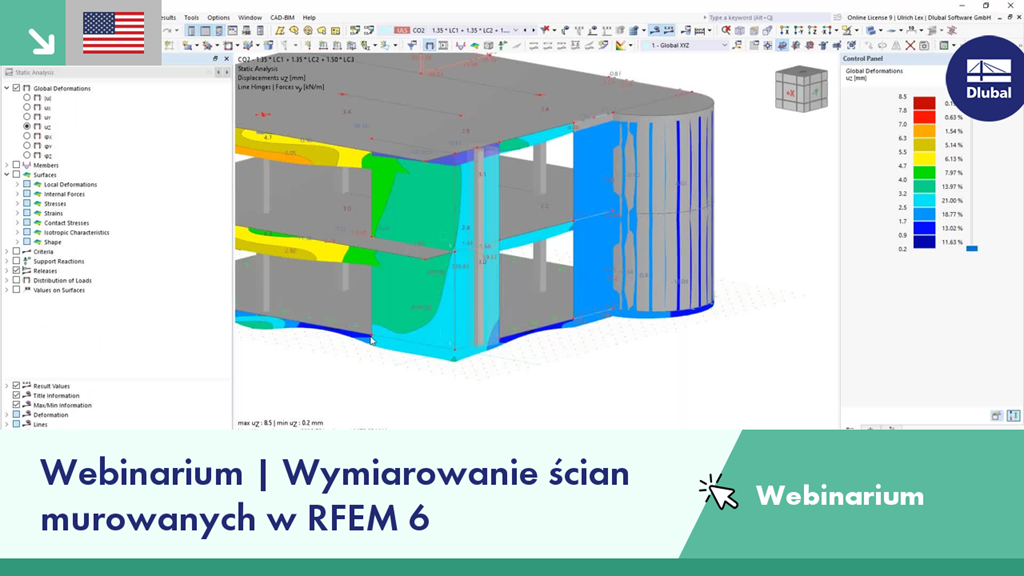

W tym webinarium pokażemy, jak modelować ściany murowane w programie RFEM 6 i wymiarować je za pomocą Analizy elementów skończonych (MES).
Plan:
00:00 Wstęp
03:00 Właściwości materiałowe i wyznaczanie modułu Younga E dla muru
16:25 Określanie sił wewnętrznych w elementach murowych poddanych głównie obciążeniom pionowym z wykorzystaniem izotropowego modelu materiałowego
35:50 Ściana usztywniająca (z otworem i bez) z wykorzystaniem ortotropowego modelu materiałowego
