Moduły dodatkowe dla RFEM 5 - Analiza dynamiczna
Program RFEM 5 oferuje szeroką gamę wydajnych modułów dodatkowych do analizy dynamicznej. Moduły dodatkowe do analizy dynamicznej służą do obliczeń sejsmicznych, analizy drgań własnych budynków, obliczeń podstaw maszyn, analizy naturalnych częstotliwości mostów i kominów oraz wielu innych obliczeń dynamicznych.
moduł dodatkowy RF-DYNAM Pro - Natural Vibrations dla RFEM 5
Moduł dodatkowy RF-DYNAM Pro - Natural Vibrations umożliwia szybką i wygodną analizę częstotliwości drgań własnych oraz kształtów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Wszystkie niezbędne wartości wejściowe można zaimportować bezpośrednio z programu RFEM 5. Dostępne są wydajne solwery wartości własnych (np. Lanczos, iteracja podprzestrzeni itp.) do określenia do 9 999 wartości własnych.

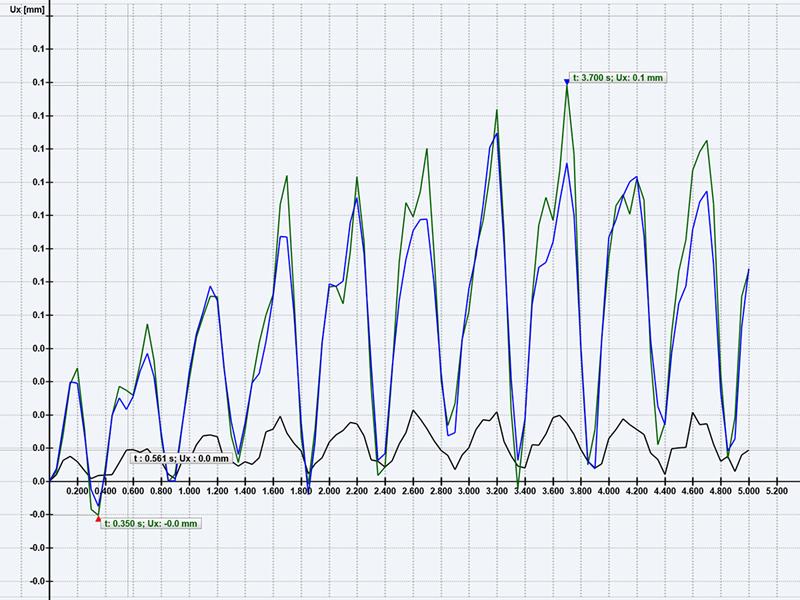

moduł dodatkowy dla RFEM 5 RF-DYNAM Pro - Forced Vibrations
RF-DYNAM Pro - Forced Vibrations umożliwia analizę dynamiczną konstrukcji poddanych wzbudzeniu zewnętrznemu, z różnymi funkcjami wzbudzenia, oraz analizę przebiegu czasowego z wykorzystaniem analizy modalnej lub rozwiązania Newmarka.
Moduł przeprowadza analizę sejsmiczną z wykorzystaniem multimodalnej i wielopunktowej analizy spektrum odpowiedzi. Zapewnia zgodne z normami lub zdefiniowane przez użytkownika spektra oraz bibliotekę akcelerogramów do generowania spektrum odpowiedzi.

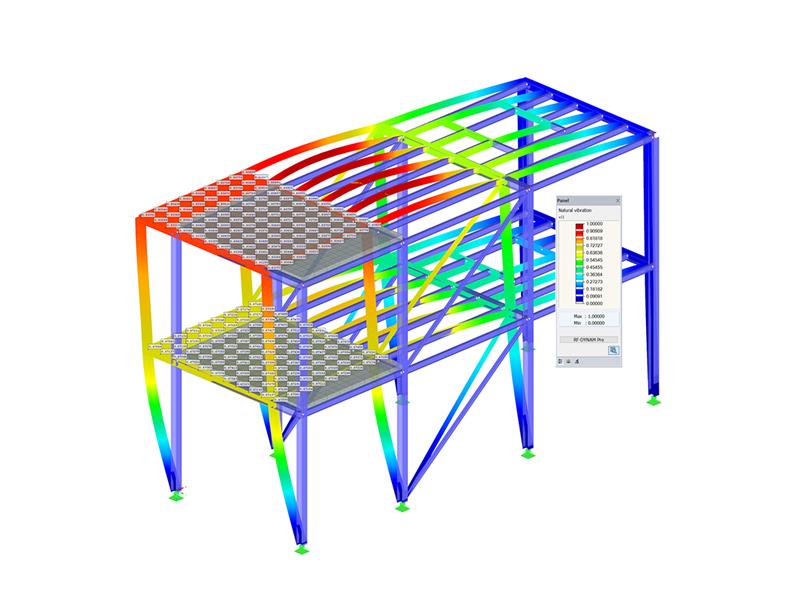

moduł dodatkowy RFEM 5 RF-DYNAM Pro - Equivalent Loads
Moduł dodatkowy RF-DYNAM Pro - Equivalent Loads jest rozszerzeniem modułu dodatkowego RF-DYNAM Pro - Natural Vibrations służący do analizy statycznego obciążenia równoważnego z wykorzystaniem multimodalnej analizy spektrum odpowiedzi. Umożliwia analizę sejsmiczną przy użyciu zgodnych z normami lub zdefiniowanych przez użytkownika spektrum odpowiedzi w celu wygenerowania równoważnych sił statycznych.
Moduł dodatkowy obsługuje szeroką gamę międzynarodowych norm i oferuje kompleksowe funkcje analizy i dokumentacji oddziaływań sejsmicznych na konstrukcje.
.png?mw=800&hash=6d3b444f98f98f4da60d18ccd9b793702ddfc4fb)

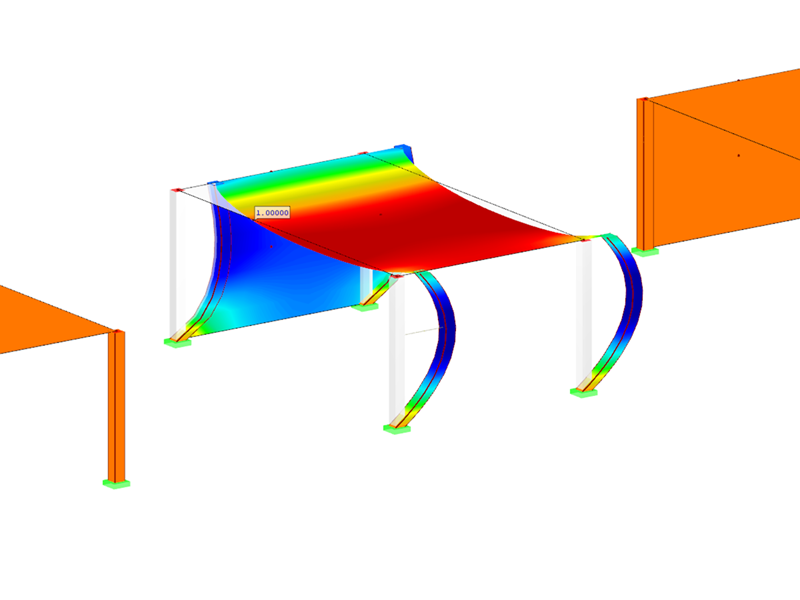

Moduł dodatkowy dla RFEM 5 RF-DYNAM Pro - Nonlinear Time History
Moduł dodatkowy RF-DYNAM Pro - Nonlinear Time History umożliwia nieliniową analizę dynamiczną konstrukcji dla wzbudzeń zewnętrznych. W tabelach można zdefiniować różne funkcje wzbudzenia, jako obciążenia harmoniczne lub jako funkcję czasu. Nieliniowa analiza przebiegu czasowego jest przeprowadzana przy użyciu nieliniowej nieliniowej analizy Newmarka (tylko w programie RFEM) oraz analizy bezpośredniej. To rozszerzenie modułu pozwala znieść ograniczenie dynamiki układów liniowych.
