Moduł dodatkowy dla RFEM 5
F-DYNAM Pro - Natural Vibrations

• Automatyczne uwzględnianie masy własnej od ciężaru konstrukcji
• Możliwy bezpośredni import mas z przypadków obciążeń lub kombinacji
• Możliwość definicji dodatkowych mas (węzłowych i prętowych mas oraz mas bezwładności)
• Połączenie mas w różnych przypadkach i kombinacjach
• Ustawienie współczynników kombinacji według Eurokodu 8
• Możliwość importowania rozkładu sił (na przykład od stężenia)
• Modyfikacja sztywności (na przykład można importować sztywności nieaktywnych prętów z modułu CONCRETE)
• Możliwe rozważenie utraty podparcia dla niektórych prętów
• Możliwość definiowania kilku przypadków drgań własnych (na przykład w celu analizy różnych mas lub modyfikacji sztywności)
• Wyniki w postaci wartości własnych, częstości kątowych, częstotliwości drgań własnych i okresu drgań własnych
• Określanie postaci drgań i mas w węzłach siatki MES
• Wyniki dla mas modalnych, skutecznych mas modalnych i modalnych współczynników masowych

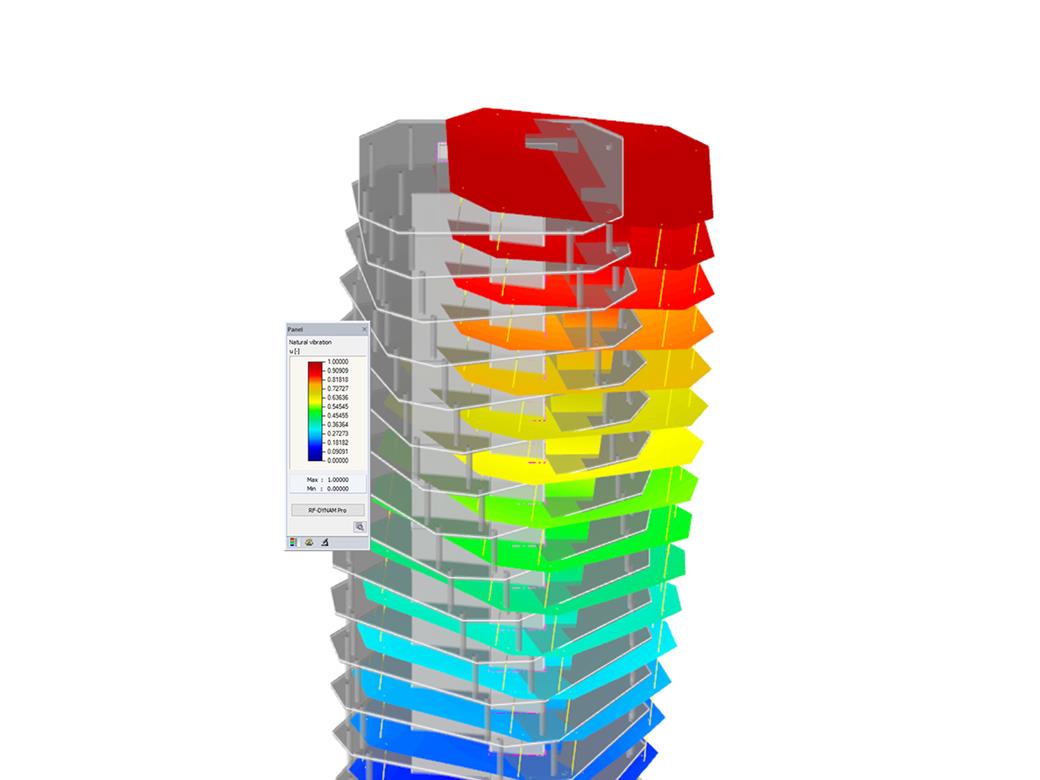

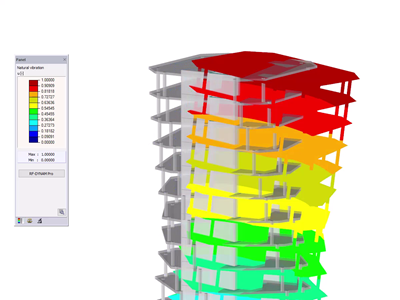

• Wizualizacja i animacja postaci drgań własnych
• Różne opcje skalowania postaci drgań własnych
• Dokumentacja wyników liczbowych oraz graficznych w protokole wydruku

Moduł RF-DYNAM Pro - Natural Vibrations programu RFEM oferuje cztery wydajne solwery wartości własnych:*Pierwiastek wielomianu charakterystycznego

• Metoda Lanchosa
• iteracja podprzestrzeni
• ICG metoda iteracji

W module DYNAM Pro - Natural Vibrations dla RSTAB dostępne są dwie wydajne metody rozwiązywania równań:

• iteracja podprzestrzeni
• Metoda Powera z przesuniętą odwrotnością

Wybór solwera wartości własnych zależy przede wszystkim od rozmiaru modelu.
