Moduł dodatkowy dla RFEM 5
}
Wymiarowanie stalowych prętów według CSA S16-19 (Norma kanadyjska)
RF-/STEEL CSA | Funkcje
- Obliczanie prętów i zespołów prętów na rozciąganie, ściskanie, zginanie, ścinanie, kombinowane siły wewnętrzne i skręcanie
- Weryfikacja stateczności dla wyboczenia, wyboczenia skrętnie i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów skrętnych przez zintegrowany program MES (analiza wartości własnych) dla ogólnych warunków obciążenia i podparcia
- Alternatywne analityczne obliczanie krytycznych momentów skrętnych dla sytuacji standardowych
- Możliwość dyskretnego podparcia bocznego dla belek i zespołów prętów
- Automatyczna klasyfikacja przekrojów
- Weryfikacja w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekrojów
- Szeroki wybór dostępnych profili, takich jak walcowane profile I, U, T, kątowniki, profile prostokątne i okrągłe zamknięte, pręty okrągłe, profile symetryczne i asymetryczne, parametryczne profile I, T i kątowniki, kątowniki podwójne
- Przejrzyste tabele wprowadzania i wyników
- Rozbudowana dokumentacja wyników z odniesieniami do używanych równań weryfikacyjnych z normy
- Wszechstronne opcje filtrowania i sortowania wyników, w tym spisywanie według prętów, przekrojów, miejsc x lub według przypadków/połączeń obciążeniowych/kombinacji wyników
- Tabele wyników dla smukłości prętów i krytycznych sił wewnętrznych
- Lista części z danymi o ciężarach i objętościach
- Bezwzględna integracja z RFEM/RSTAB
- Jednostki metryczne i imperialne
Praca z modułem RF-/STEEL CSA
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi opisanymi w CSA S16. Biblioteka programu RFEM/RSTAB zawiera już odpowiednie materiały dla tej normy.
RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodne z kanadyjską normą. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB. W module RF-/STEEL CSA wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.
W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.
RF-/STEEL CSA | Wyniki

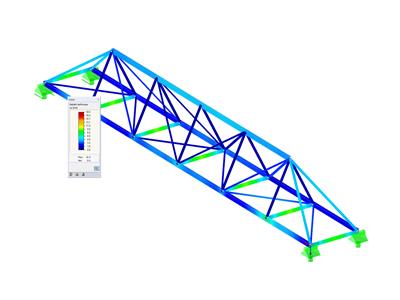

Pierwsze okno wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku obciążenia (kombinacji obciążeń/kombinacji wyników).

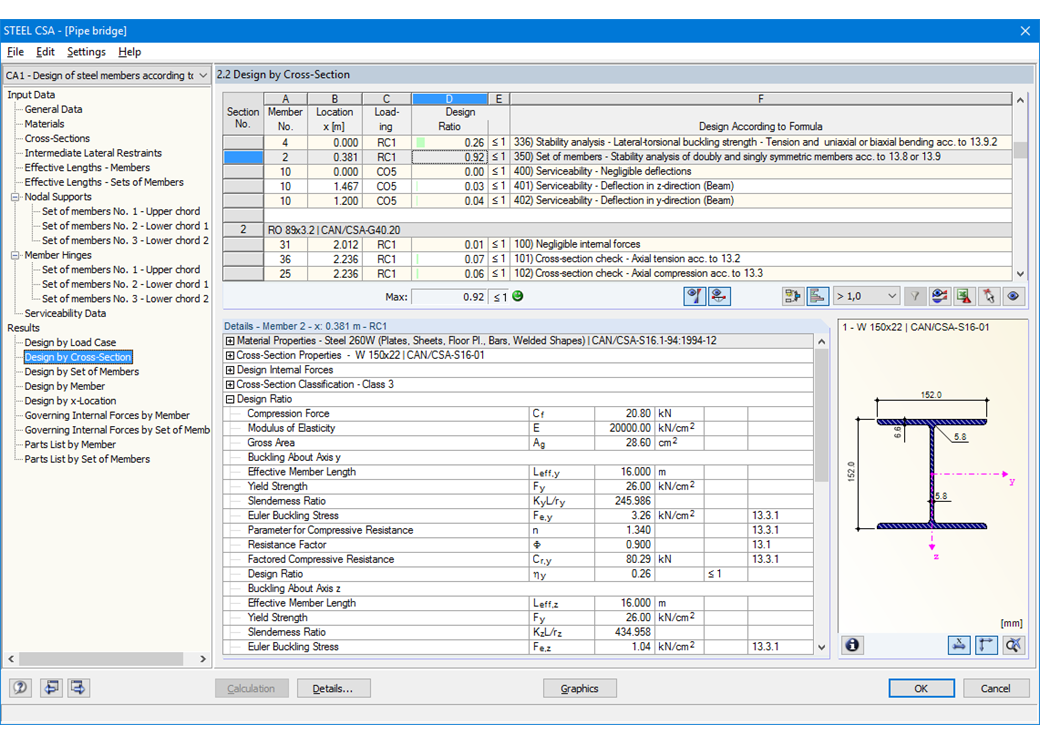

Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Oprócz tego można wyświetlać wszystkie wyniki pośrednie dla każdego miejsca wzdłuż długości pręta. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
