Moduły dodatkowe dla programu RFEM 5 - Kratowe konstrukcje wsporcze

Moduł dodatkowy RF-TOWER Structure w innowacyjny sposób ułatwia generowanie złożonych geometrycznie konstrukcji masztów 3D. Wprowadzenie parametrów umożliwia łatwe tworzenie masztów telefonii komórkowej i wież transmisyjnych.

Ponadto istnieje możliwość modyfikowania istniejących modeli w RFEM za pomocą modułu RF-TOWER Structure.

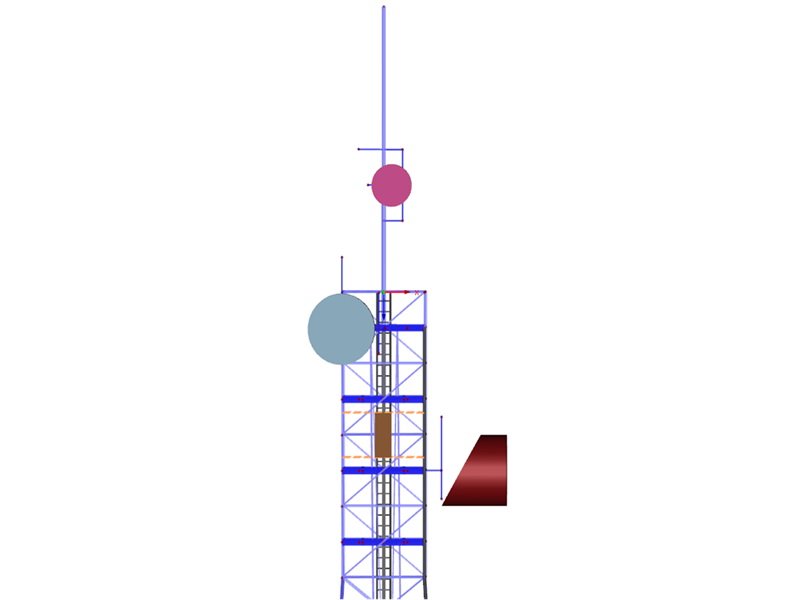

Moduł dodatkowy RF-TOWER Equipment dla RFEM to przyjazne dla użytkownika i efektywne oprogramowanie, które umożliwia szybką i dokładną analizę i wymiarowanie złożonych konstrukcji. Za pomocą tego modułu inżynierowie i kreślarze mogą obliczać i optymalizować nośność i stateczność urządzeń, takich jak anteny, głowice sygnalizacyjne, platformy i drabiny.

W module dodatkowym RF-TOWER Equipment można łatwo wygenerować układy przekaźnikowe z odpowiednim wyposażeniem.

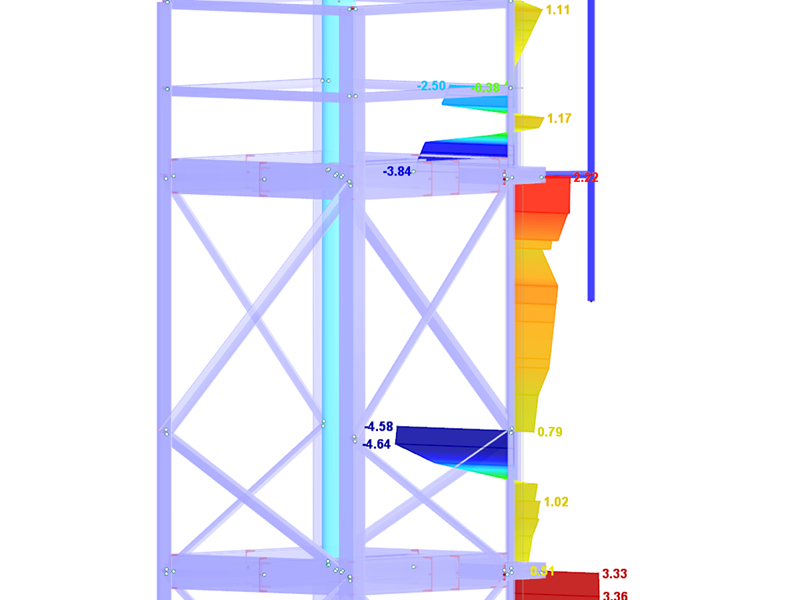

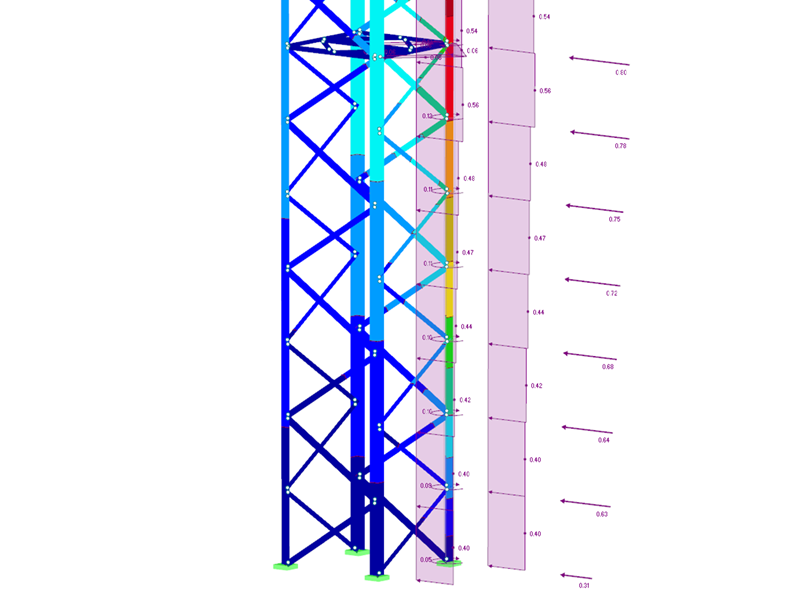

Moduł dodatkowy RF-TOWER Loading jest modułem dodatkowym dla programu RFEM, który generuje obciążenia istotne dla obliczeń dla kratowych konstrukcji wsporczych, takie jak wiatr, lód i obciążenia użytkowe. Uwzględniane są również obiekty utworzone w modułach RF-TOWER Structure i RF-TOWER Equipment.

Moduł umożliwia uwzględnienie ciężaru własnego wieży wraz z wyposażeniem, wyznaczenie obciążeń wiatrem na wieżę i wyposażenie z uwzględnieniem konstrukcji narażonych na drgania (współczynnik reakcji porywów wiatru), przyporządkowanie obciążeń powierzchniowych i skupionych do platform, zmniejszenie całkowitego obciążenia wiatrem wybranych obiektów i generowanie przypadków obciążeń drogowych z obciążeniami od powierzchni i utrzymania.

Moduł dodatkowy RF-TOWER Effective Lengths określa długości wyboczeniowe prętów stosowanych w masztach kratowych o rzutach kwadratowych, prostokątnych lub trójkątnych.

Przy wprowadzaniu danych uwzględniane są zarówno maszty kratowe zdefiniowane przez użytkownika, utworzone w programie głównym RFEM, jak i maszty kratowe utworzone w modułach dodatkowych RF-TOWER Structure i RF-TOWER Equipment. Po określeniu długości efektywnych można je wyeksportować do modułu dodatkowego RF-/TOWER Design w celu dalszego wykorzystania.

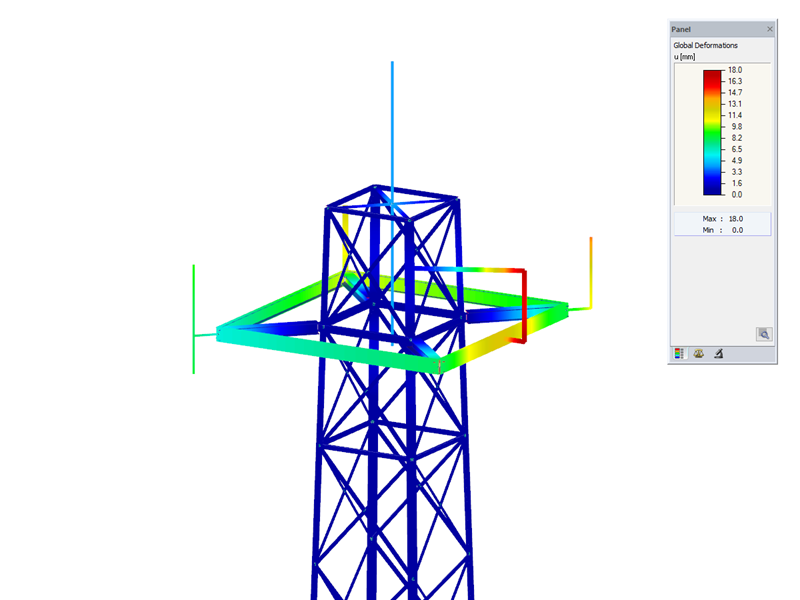

Moduł dodatkowy RF-TOWER Design umożliwia wymiarowanie kratowych konstrukcji wsporczych zgodnie z wybranymi normami. Uwzględnione są również dane z innych modułów dodatkowych RF-TOWER, takie jak Structure, Equipment, Loading oraz Effective Lengths.

Program oferuje automatyczną klasyfikację przekrojów, wymiarowanie trój- i czterobocznych kratowych konstrukcji wsporczych wraz z załącznikami krajowymi, analizę wyboczenia giętnego prętów kratownicy oraz wymiarowanie wyposażenia dla masztów. Wyniki są wyświetlane w przejrzysty sposób w tabelach, można też utworzyć wykaz części i weryfikowalny protokół wydruku.

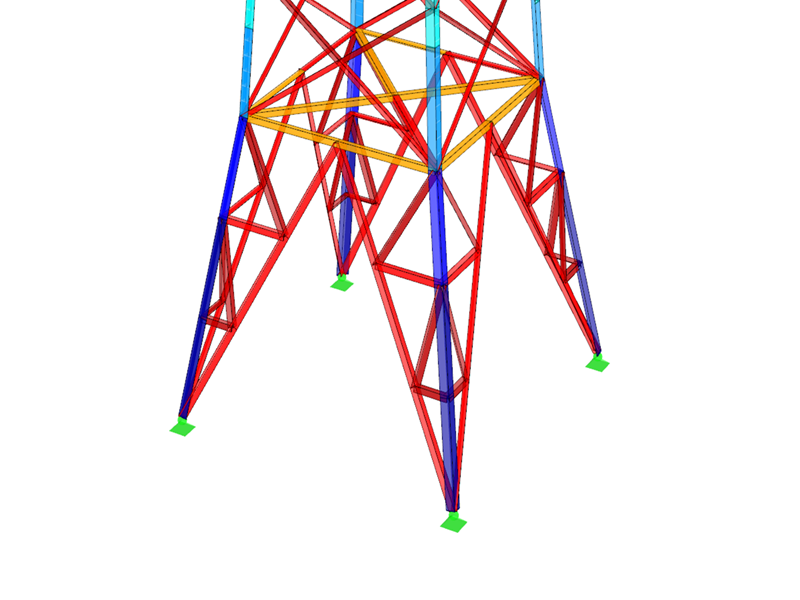

Moduł dodatkowy RF-JOINTS Steel - Tower specjalizuje się w projektowaniu połączeń śrubowych w prętach stosowanych w konstrukcjach kratowych, zgodnie z normami Unii Europejskiej.

Aplikacja oferuje wiele różnych opcji połączeń, takich jak śrubowe połączenia ukośne bez blach węzłowych w 2D lub 3D lub śrubowe połączenia słupów. Połączenia typu T, K i KT są również uwzględniane w połączeniach krzyżulców.
