Moduł dodatkowy RF-TOWER Design umożliwia wymiarowanie kratowych konstrukcji wsporczych zgodnie z wybranymi normami. Uwzględnione są również dane z innych modułów dodatkowych RF-TOWER, takie jak Structure, Equipment, Loading oraz Effective Lengths.

Program oferuje automatyczną klasyfikację przekrojów, wymiarowanie trój- i czterobocznych kratowych konstrukcji wsporczych wraz z załącznikami krajowymi, analizę wyboczenia giętnego prętów kratownicy oraz wymiarowanie wyposażenia dla masztów. Wyniki są wyświetlane w przejrzysty sposób w tabelach wyników, można też utworzyć wykaz części i weryfikowalny raport.

Baner | RSTAB-Zusatzmodul - Analiza dynamiczna
Moduł dodatkowy RF-/TOWER Design dla RFEM/RSTAB | Wymiarowanie prętów kratowych wieży według Eurokodu

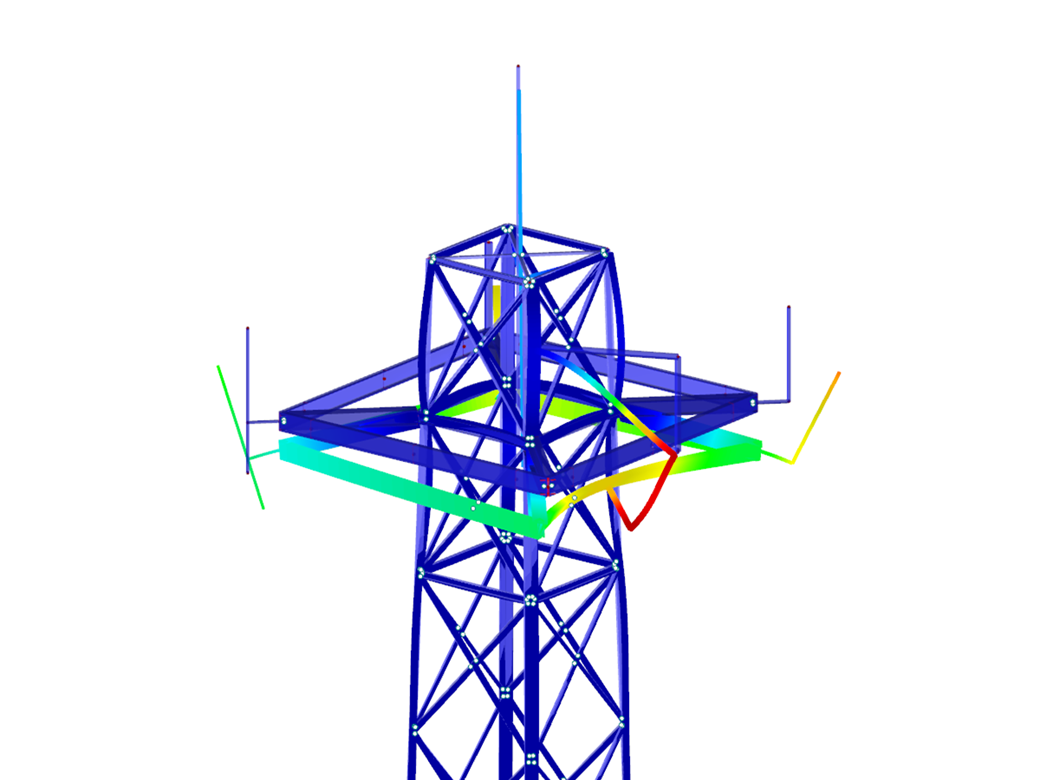

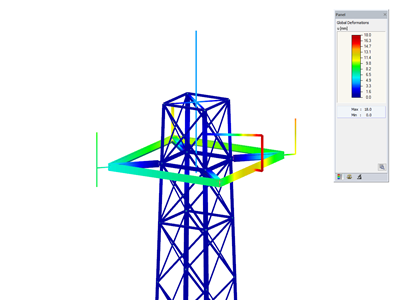

Model wieży kratowej
Stalowy maszt

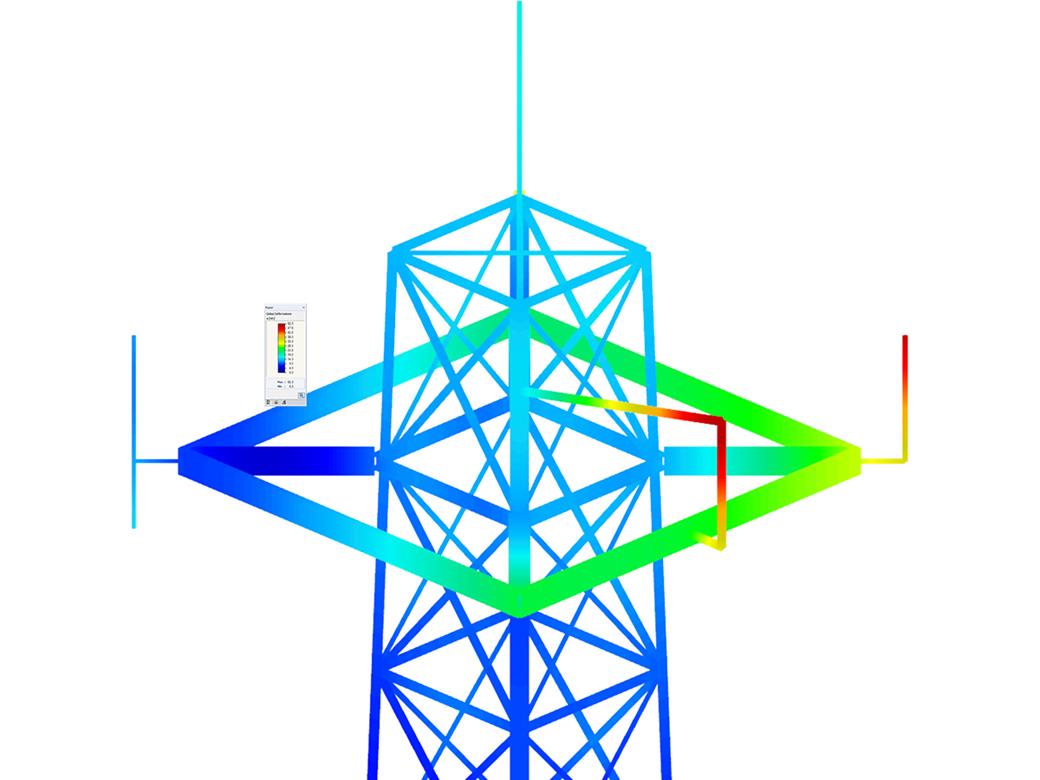

Solutions Towers 2

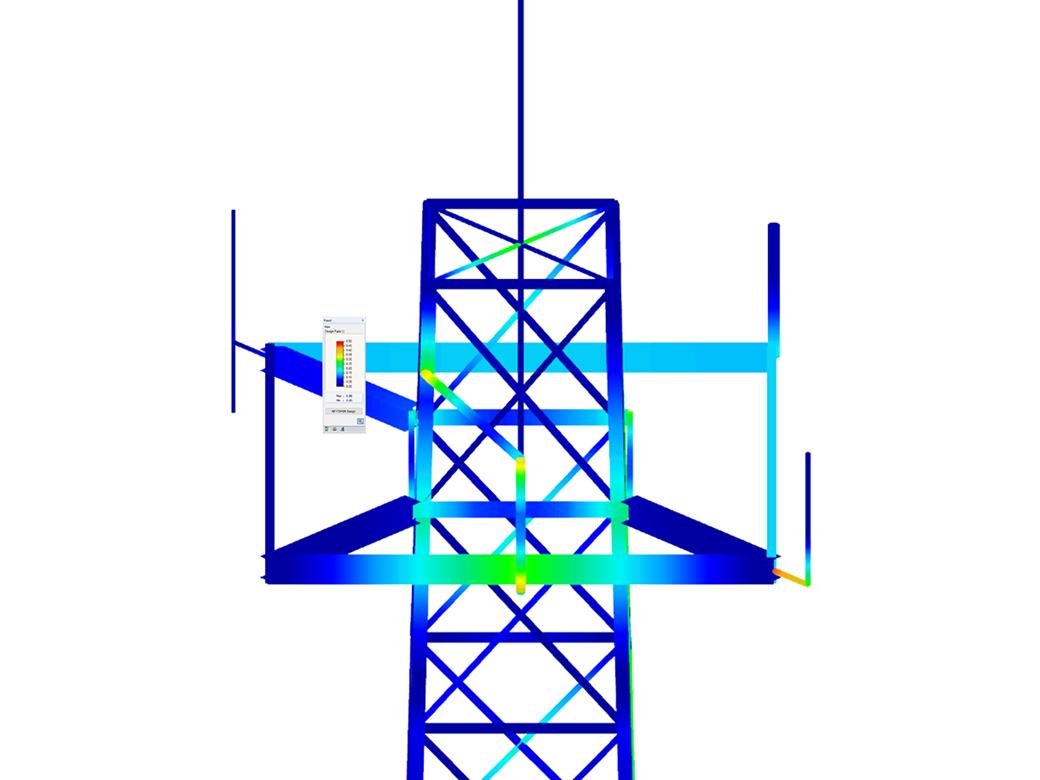

Solutions Towers 7

RF-/TOWER Design | Funkcje

  • Uwzględnianie danych z innych modułów RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
  • Automatyczna klasyfikacja przekroju
  • Wymiarowanie trójkątnych i czworobocznych kratowych konstrukcji wsporczych zgodnie z EN 1993-1-1, EN 1993-3-1 i EN 50341 wraz z załącznikami krajowymi
  • Analiza wyboczenia giętnego elementów kratownicy na podstawie współczynnika smukłości efektywnej z uwzględnieniem warunków stężenia i podparcia
  • Obliczanie wyposażenia, na przykład podestów według EN 1993-1-1
  • Przejrzyste wyświetlanie wyników wraz z odpowiednimi parametrami w tabelach wyników
  • Wykaz materiałów
  • Tworzenie protokołu wydruku gotowego do dalszej analizy
1.1 General Data

RF-/TOWER Design | Wprowadzanie danych

Pręty trójkątnych i czworobocznych masztów kratowych przydzielane są automatycznie, o ile maszt kratowy został wygenerowany w modułach dodatkowych RF-/TOWER Structure i RF-/TOWER Equipment.

Pręty można też przydzielać ręcznie. W RF-/TOWER Design można wykorzystać długości efektywne prętów kratownicowych, wygenerowane w module dodatkowym RF-/TOWER Effective Lengths. Możliwe jest również ręczne wprowadzenie danych.

Zgodnie z normami EN 1993-3-1 i EN 50341 dla prętów stężających i prętów stężających można zdefiniować różne przypadki stężenia i typy podpór.

Detaileinstellungen für Gittermast

RF-/TOWER Design | obliczenia

Podczas obliczania obciążenia rozciągającego, ściskającego, zginającego i ścinającego, moduł porównuje wartości obliczeniowe maksymalnej nośności z wartościami obliczeniowymi oddziaływań. Jeżeli części są poddane zginaniu i ściskaniu, program dokonuje interakcji. Dla równania interakcji można wybrać, czy współczynniki zostaną określone według metody 1 (załącznik A) lub 2 (załącznik B).

Do obliczeń wyboczenia giętnego nie jest wymagana smukłość ani sprężyste krytyczne obciążenie krytyczne z decydującego przypadku wyboczenia. Moduł automatycznie oblicza wszystkie wymagane współczynniki dla wartości obliczeniowej naprężenia zginającego. Program samodzielnie określa idealny moment krytyczny dla zwichrzenia dla każdego pręta w każdym miejscu x przekroju.

2.2 Obliczenia według przekroju

RF-/TOWER Design | Wydanie

Wyniki wyświetlane są w przejrzystych oknach modułu. Oprócz wyników wyświetlane są również wszystkie parametry związane z obliczeniami. Podczas obliczeń automatycznie generowany jest wykaz materiałów.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu i zakres wyników można wybrać indywidualnie dla poszczególnych obliczeń.
