Moduł dodatkowy dla RFEM 5
RF-JOINTS Timber - Timber to Timber

Moduł dodatkowy RF-JOINTS Timber to Timber służy do wymiarowania połączeń, w których drewniane pręty są ze sobą bezpośrednio połączone za pomocą śrub wkręcanych ukośnie.

Program umożliwia wymiarowanie połączeń przegubowych z uwzględnieniem dwukierunkowego przechyłu połączonego pręta (jak w przypadku połączenia krokwi) dla śrub o średnicach od 6 mm do 12 mm. Automatycznie sprawdza minimalny rozstaw wkrętów i opcjonalnie umożliwia dowolne definiowanie rozstawów wkrętów.

Wymiarowanie bezpośrednich połączeń drewnianych zgodnie z EC 5 (Eurokodem 5)

Ogółem: 4

moduł dodatkowy RF-/JOINTS Timber - Timber to Timber dla RFEM/RSTAB | Wymiarowanie bezpośrednich połączeń drewnianych zgodnie z Eurokodem 5

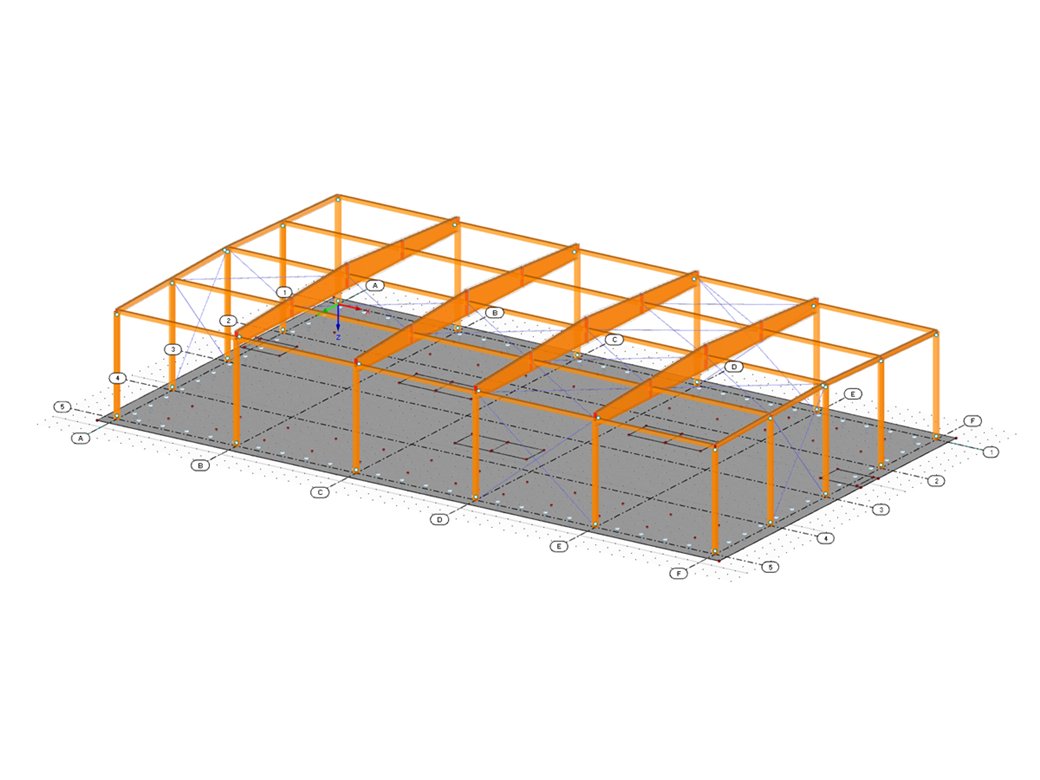

Hala drewniana na żelbetowej płycie stropowej

RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS TIMBER - Timber to Timber | Funkcje

Obliczanie połączeń przegubowych
Nachylenie dwuosiowe połączonego pręta (np. połączenie krokwi)
Połączenie dowolnej liczby prętów na jednym węźle dla typu "Tylko pręt główny"
Średnica wkręta 6 mm - 12 mm
Automatyczne sprawdzanie minimalnego rozstawu wkrętów
Optymalne definiowanie rozstawu wkrętów
Przenoszenie mimośrodu z RFEM/RSTAB
Poprzeczne lub równoległe rozmieszczenie wkrętów
Zdefiniowanie do 16 wkrętów w rzędzie
Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
Możliwość przeprowadzenia wszystkich wymaganych obliczeń

RF-/JOINTS TIMBER - Timber to Timber | Wprowadzanie danych

Najpierw należy wybrać typ połączenia i normę obliczeniową.

Połączone pręty są następnie importowane z modelu programów RFEM/RSTAB. Moduł dodatkowy automatycznie sprawdza, czy wszystkie warunki geometrii są spełnione.

Ponadto obciążenia są importowane automatycznie z programu RFEM/RSTAB. W oknie Geometria można określić parametry wkręta (średnica, długość, kąt itp.).

RF-/JOINTS TIMBER - Timber to Timber | analiza statyczna

Moduł wyświetla następujące wyniki:

Minimalna odległość między trzpieniami
Nośność każdego wkręta

RF-/JOINTS TIMBER - Timber to Timber | Wyniki

Główne wyniki wymiarowania połączenia są podzielone w grupach i przedstawiane w tabeli razem z geometrą połączenia. W kolejnych oknach wyników można zobaczyć wszystkie istotne szczegóły obliczeń.

Jednocześnie wyświetlane są także wymiary, właściwości materiałów i spoin istotnych dla konstrukcji połączenia, wszystkie dane mogą zostać uwzględnione w protokole wydruku. Podobnie aktywowany jest eksport do pliku DXF. Połączenia można zwizualizować w module RF-/JOINTS Timber - Timber to Timber oraz w programie RFEM/RSTAB.

Wszystkie grafiki można zintegrować w protokole wydruku programu RFEM/RSTAB lub wydrukować je bezpośrednio. Dzięki skalowaniu wyników, możliwa jest optymalna kontrola wizualna już na etapie projektowania.
