Moduł dodatkowy TOWER Structure dla RSTAB 8

Moduł dodatkowy TOWER Structure w innowacyjny sposób ułatwia pracę podczas generowania złożonych geometrycznie konstrukcji masztowych 3D. Gittermaste oder Mobilfunkmaste können Sie komfortabel anhand von Parametern erzeugen.

Ponadto, istniejące modele RSTAB można dostosowywać za pomocą TOWER Structure.

Generowanie kratowych konstrukcji wsporczych

Ogółem: 4

Moduł dodatkowy RF-/TOWER Structure dla RFEM/RSTAB | Generowanie kratowych konstrukcji wieżowych

Funkcje

Generowanie kratowych konstrukcji wsporczych trójkątnych lub prostokątnych
Dostęp do obszernych bibliotek materiałów i przekrojów z programu RFEM/RSTAB
Wygodne wprowadzanie geometrii poprzez zdefiniowanie segmentów kratowych konstrukcji wsporczych
Biblioteka stężeń pionowych, poziomych i wewnętrznych
Łatwy eksport wygenerowanego modelu do programu RFEM/RSTAB

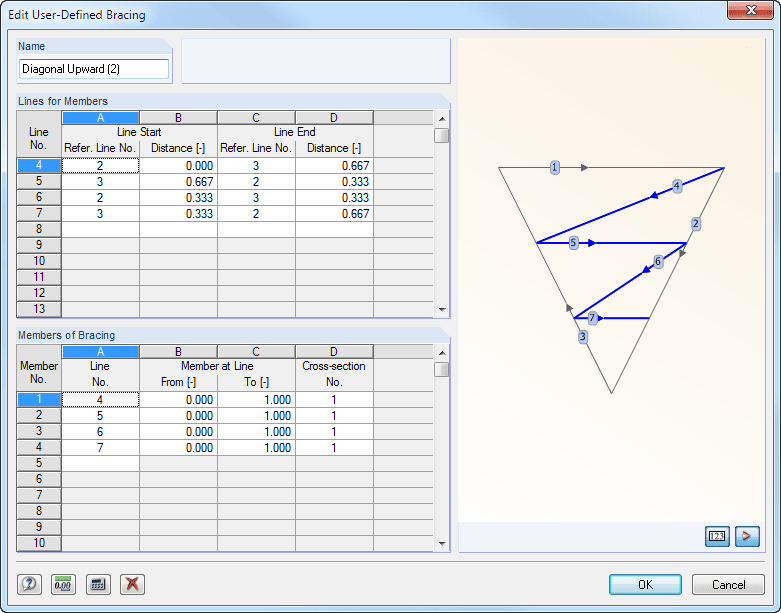

Benutzerdefinierte Ausfachung bearbeiten

Wprowadzanie danych

Najpierw należy wybrać typ masztu oraz odpowiednie materiały i przekroje. Następnie wprowadza się geometrię kratowej konstrukcji wsporczej poprzez określenie poszczególnych segmentów. Boki można zdefiniować przez długości lub poprzez odpowiednie zmiany geometrii.

Po wprowadzeniu nóg wieży można określić różne usztywnienia wieży kratowej. RF-/TOWER Structures zapewnia szczegółowe specyfikacje dla pasów poziomych i stężeń wewnętrznych oraz dla stężeń pionowych konstrukcji o różnych bokach. Obszerna biblioteka z różnymi typami stężeń ułatwia wprowadzanie danych.

Wszystkie tabele zawierają interaktywną grafikę pomagającą podczas wprowadzania danych modelu.

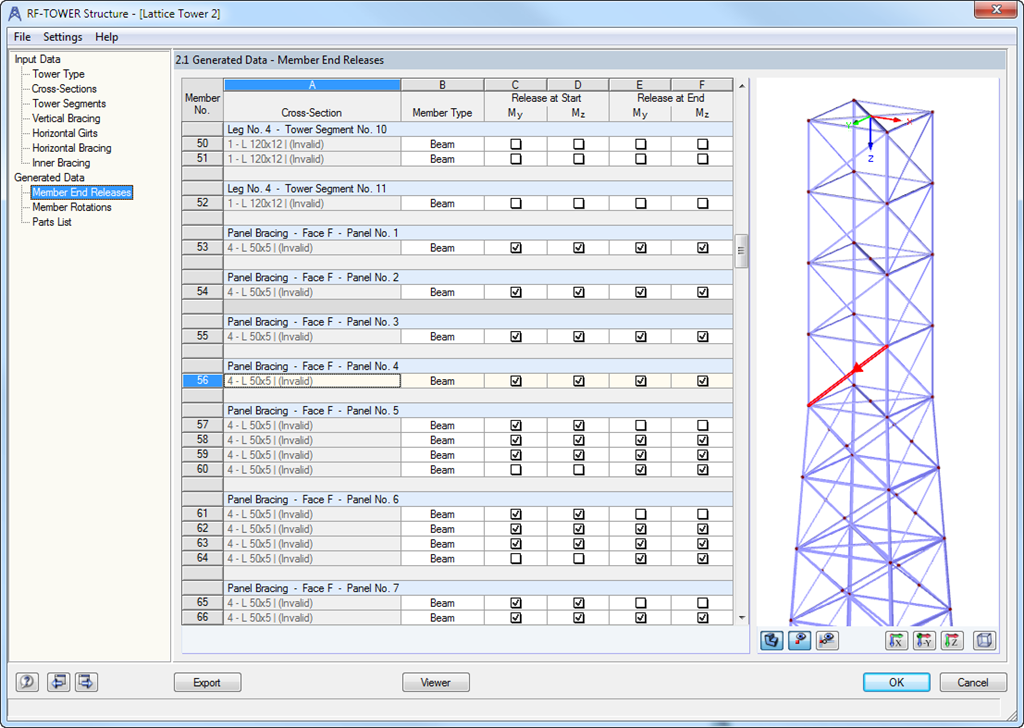

Generowanie

Po wygenerowaniu modelu masztu, wygenerowane dane są wyświetlane w przejrzyście ułożonych tabelach. Wyniki zawierają wszystkie specyfikacje przegubów prętowych i długości efektywnych.

W celu graficznego sprawdzenia danych, funkcja Viewer umożliwia wyświetlanie danych w trybie pełnoekranowym, dostępnym również w oknach do wprowadzania danych.

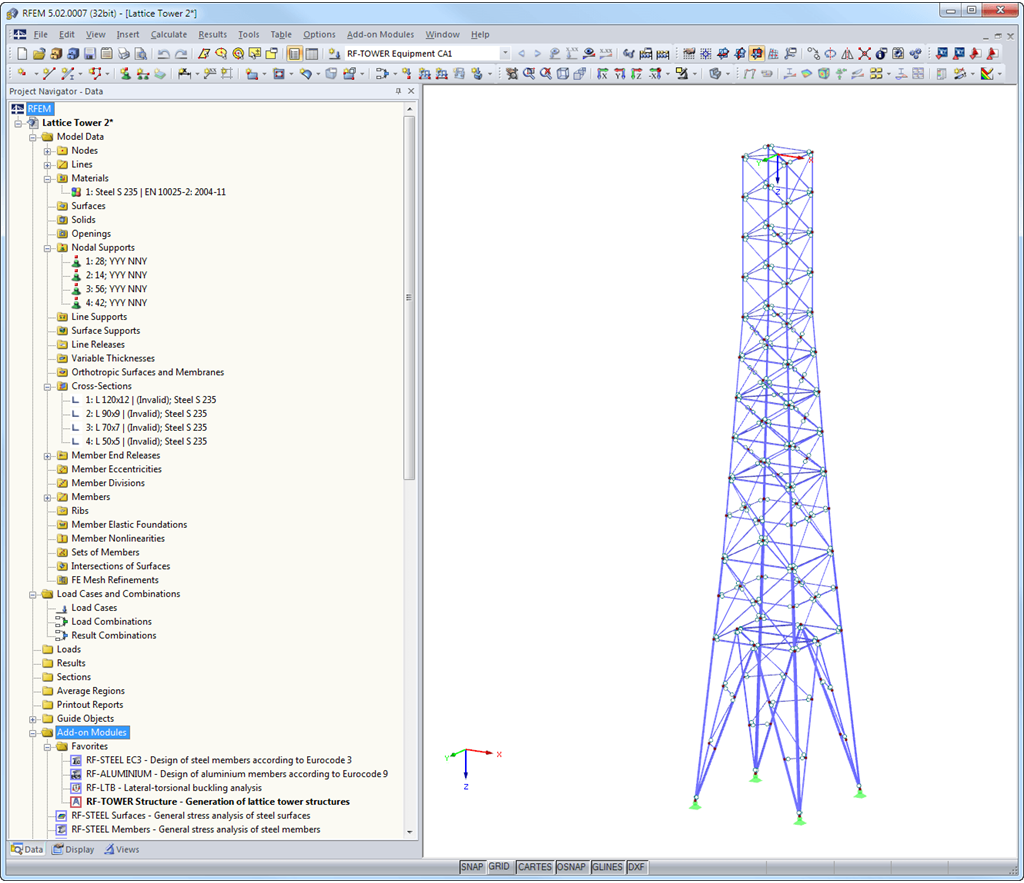

Eksport danych

Wygenerowane dane modelu kratowej konstrukcji wsporczej, na przykład geometrię i przekroje, można szybko wyeksportować do programu RFEM/RSTAB.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu wydruku i zakres danych wyjściowych dla każdej analizy mogą być dobrane indywidualnie.
