As tabelas de resultados da categoria Relações de cálculo em barras contêm os dados dos resultados das verificações realizadas com as respetivas relações de cálculo.
Os resultados das barras estão organizados nos separadores de acordo com os seguintes critérios:
- Ações (Situações de dimensionamento, Combinações de cargas)
- Propriedades da barra (Materiais, Secções transversais)
- Objetos (Conjuntos de barras, Barras, Posições x na barra)
Conjunto de barras N.º / Barra N.º
Para cada critério de verificação, é indicado o número do conjunto de barras (se dimensionado) e da barra que apresenta a maior relação de cálculo.
Posição x
É indicada a posição x na barra para a qual foi determinada a relação de cálculo máxima. As seguintes posições x são relevantes para a saída tabular:
- Nós inicial e final
- Pontos intermédios de resultados da barra (se definidos)
- Divisão da barra de acordo com as Definições de malha para barras
- Valores extremos dos esforços internos
Ponto de tensão N.º
O dimensionamento é realizado nos chamados pontos de tensão da secção transversal. Estes pontos são definidos pelas coordenadas das distâncias ao centro de gravidade. Todos os perfis padrão da biblioteca estão fornecidos com pontos de tensão nas posições relevantes para o dimensionamento.
Pode verificar os pontos de tensão na caixa de diálogo das informações da secção transversal. Para tal, clique no botão
na barra de ferramentas da tabela. No separador 'Pontos de tensão' da caixa de diálogo de informações, os pontos de tensão são listados com as suas coordenadas e apresentados na secção transversal (ver secção Pontos de tensão no manual do RFEM).
Situação de dimensionamento
Esta coluna indica os números das Situações de dimensionamento para as quais existem as relações de cálculo individuais.
Ação
São indicados os números das combinações de cargas ou combinações de resultados que são determinantes para as respetivas verificações.
Critério de verificação
Nesta coluna encontram-se as condições de verificação de acordo com a Norma. O grau da respetiva relação de cálculo é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é designada por um identificador com número. Por exemplo, as verificações de secção transversal de acordo com o Eurocódigo têm o identificador 'SP', as verificações de estabilidade o identificador 'ST' e as verificações do estado limite de utilização o identificador 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Pode ativar esta coluna no Gestor de tabelas de resultados. Ela indica as equações da norma segundo as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo da norma.
Pode exibir os Detalhes da verificação para uma determinada relação de cálculo através do botão
ou de um duplo clique na linha.
Filtrar resultados por estado limite

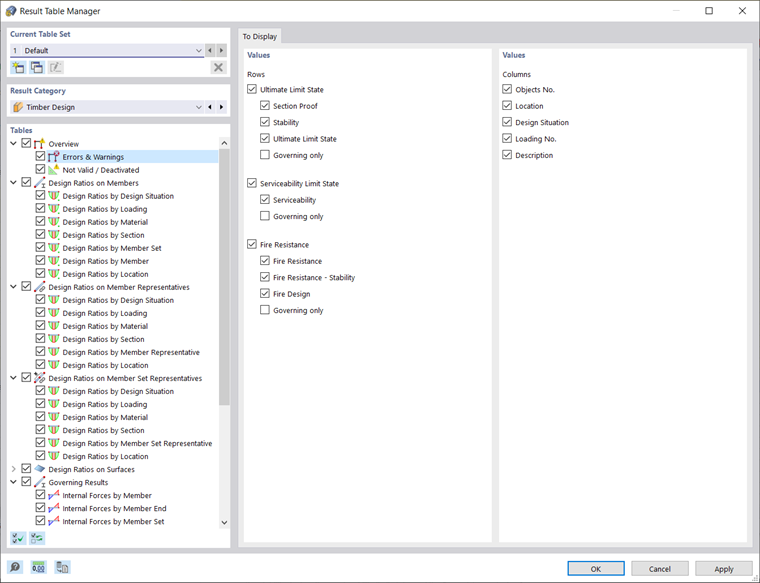

Se apenas os resultados para determinados estados limites ou tipos de verificação devem ser exibidos na tabela, defina os filtros correspondentes no Gestor de tabelas de resultados. Por exemplo, pode exibir apenas os resultados para as verificações de estabilidade, desativando todas as 'Linhas' exceto Estabilidade.
Os botões na barra de ferramentas da tabela também oferecem a possibilidade de mostrar ou ocultar rapidamente os resultados de determinados estados limites. Estão acessíveis se existirem verificações para os estados limites correspondentes.
|
Mostra ou oculta resultados para o estado limite último |
|
Mostra ou oculta resultados para o estado limite de utilização |
|
Mostra ou oculta resultados para verificações de resistência ao fogo |
Filtrar resultados por relação de cálculo

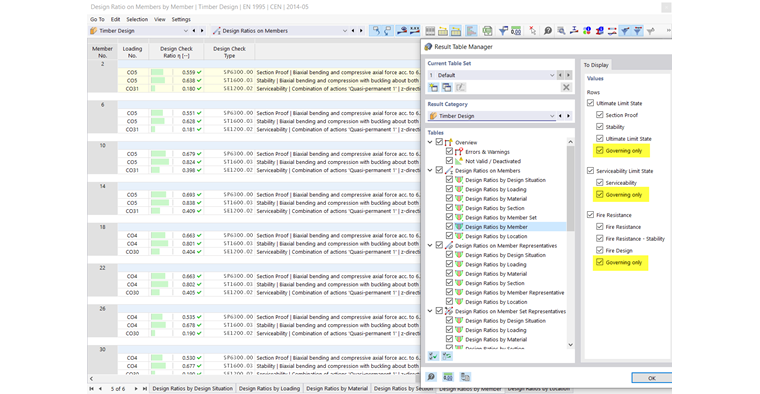

A lista à direita na barra de ferramentas da tabela oferece a possibilidade de filtrar as tabelas por graus de relação de cálculo. Com a opção Máx., é exibida apenas a verificação determinante para cada objeto.
Também pode utilizar um critério de filtro personalizado. Para tal, utilize a opção Definir... na lista. A caixa de diálogo do Gestor de tabelas de resultados abre-se no separador Critérios - Valores. Defina a condição – por exemplo, para exibir apenas relações de cálculo superiores a um determinado valor.
O capítulo Filtrar tabelas de resultados do manual do RFEM descreve como definir condições para os valores da tabela.

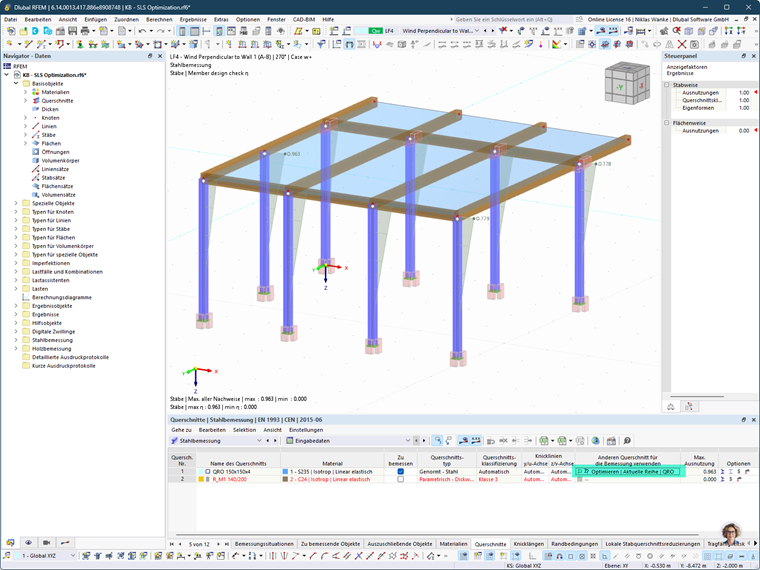

Otimização de secções transversais
Se as verificações para uma secção transversal não forem satisfeitas, pode deixar o programa otimizar a secção transversal. Neste processo, é procurada a menor secção transversal possível dentro da mesma série de secções que cumpra os requisitos. Proceda da seguinte forma:
- Configure a categoria da tabela Dados de entrada para o dimensionamento de aço.
- Mude para a tabela Secções transversais.
- Clique na célula correspondente na coluna da tabela Utilizar outra secção para o dimensionamento.
- Abra a lista e selecione a opção Otimizar (ver imagem Otimizar secção).
