Para o dimensionamento de componentes de objetos 1D, você pode utilizar tanto Stäbe quanto Stabsätze. Enquanto para as verificações de seções transversais o uso de barras geralmente é suficiente, para as verificações de estabilidade são frequentemente necessários conjuntos de barras. Aqui é explicado o significado dos conjuntos de barras para o dimensionamento em madeira.
Utilizar conjuntos de barras
Especialmente nas verificações de estabilidade, é necessário utilizar um conjunto de barras para que a carga crítica para a verificação de flambagem com torção seja determinada corretamente ou para que o comprimento total do componente seja considerado como comprimento de flambagem: para as barras, apenas o respectivo comprimento da barra é considerado. Por isso, em regra, apenas com conjuntos de barras é possível uma verificação do componente ao longo das barras. Os nós entre as barras de um conjunto de barras podem ser considerados como nós intermédios na caixa de diálogo Comprimentos de flambagem.
Componentes retos e uniformes também podem ser modelados alternativamente como barras contínuas com Nós em barras. Nesse caso, a verificação de estabilidade também é possível sem conjuntos de barras.
Dimensionar barras ou conjunto de barras
As barras que fazem parte de um conjunto de barras podem ser dimensionadas como barra ou através do conjunto de barras. Para evitar entradas e resultados contraditórios, ao dimensionar como conjunto de barras, as barras associadas são automaticamente desativadas para o dimensionamento em madeira. Se definir as barras para o dimensionamento, o conjunto de barras superior é desativado em conformidade. Pode verificar esta regra na tabela de entrada Objetos a dimensionar através da listagem dos objetos na coluna 'Não válido / desativado'.
Após o dimensionamento, na tabela de resultados Não válido / desativado (ver capítulo Vista geral) é apresentada uma nota para todas as barras que foram verificadas através de um conjunto de barras e, por isso, desativadas. Da mesma forma, os conjuntos de barras são assinalados aí com uma observação se não tiverem sido dimensionados.
Atribuir propriedades de dimensionamento

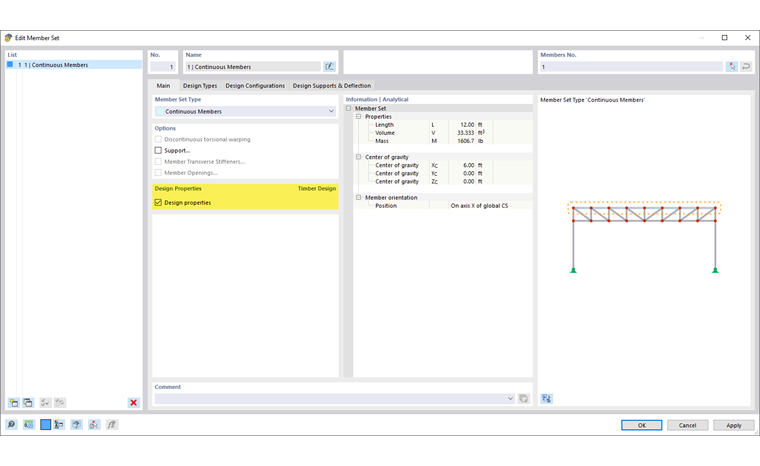

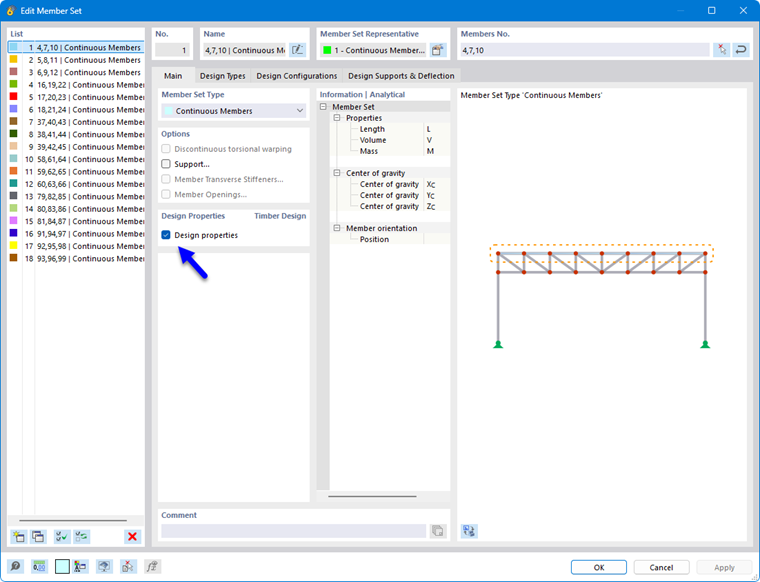

Pode atribuir a um conjunto de barras as mesmas Especificações de dimensionamento que a uma barra. Devido à limitação de que nunca é possível dimensionar simultaneamente o conjunto de barras e a barra, após ativar as propriedades de dimensionamento de uma barra no conjunto de barras, surge a pergunta se as restantes barras também devem ser dimensionadas.

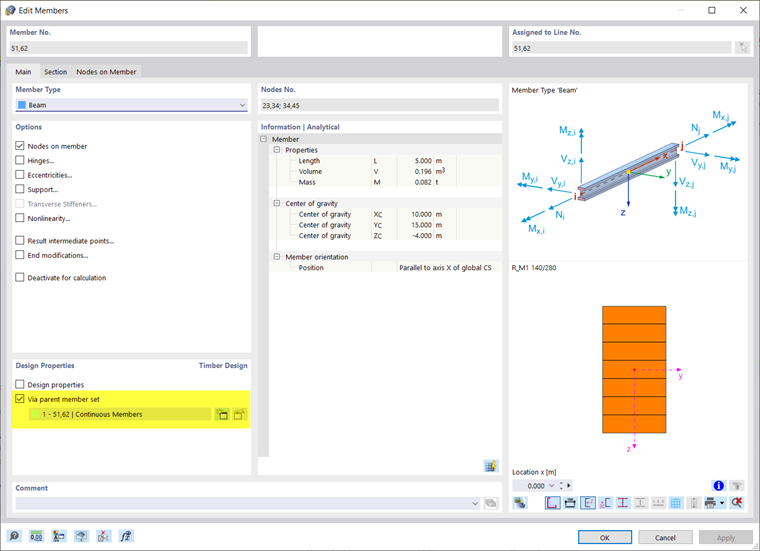

Se atribuir propriedades de dimensionamento a um conjunto de barras, todas as barras nele contidas recebem a propriedade de dimensionamento Por meio do conjunto de barras superior e os separadores relevantes para o dimensionamento dessas barras são ocultados. Assim, ficam excluídas informações contraditórias.
Caso ainda não exista nenhum conjunto de barras, pode criar um novo conjunto de barras através do botão
na secção 'Propriedades de dimensionamento'. Com o botão
pode editar o conjunto de barras selecionado.
