No diálogo Configuração de resistência ao fogo, pode definir as configurações básicas para a verificação de resistência ao fogo de barras e superfícies ("Dimensionamento a quente"). Aqui, define durante quanto tempo os objetos têm de resistir à ação do fogo e quais os lados da secção transversal ou da superfície que estão expostos ao fogo.
O conceito das configurações de dimensionamento está descrito no capítulo Dimensionamento de madeira. As configurações de resistência ao fogo também estão ajustadas à Norma que definiu nos dados base do modelo para o dimensionamento de madeira.
Barras

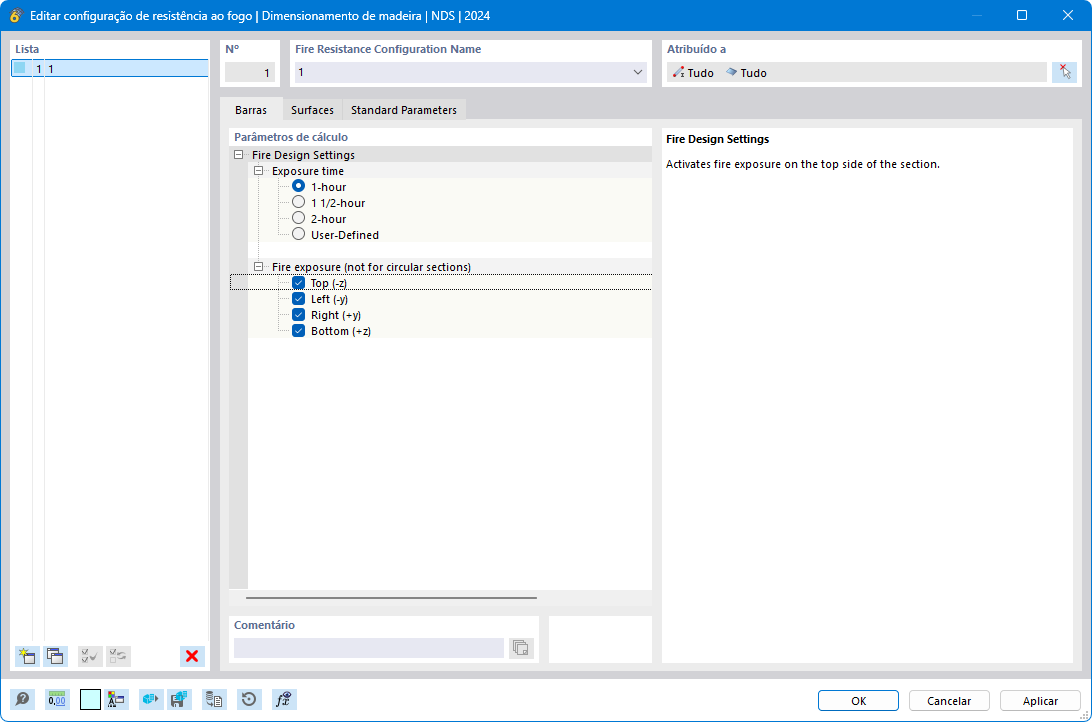

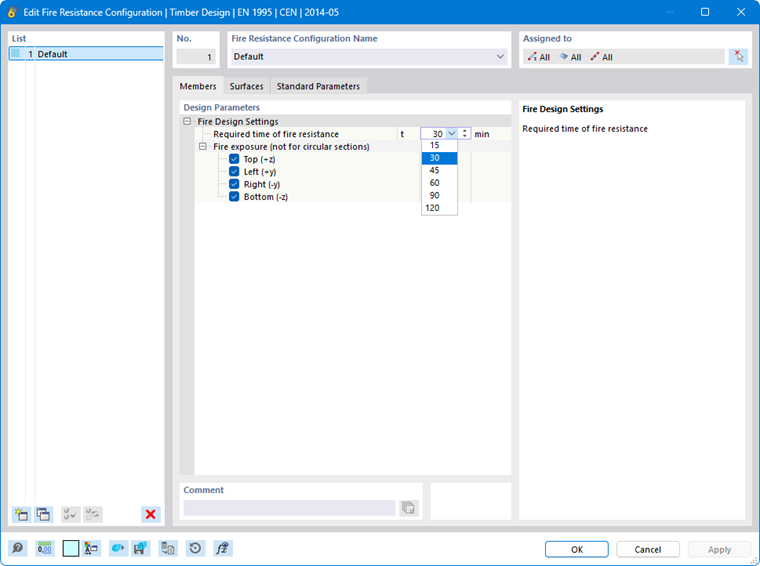

No separador Barras, pode definir as configurações para o dimensionamento ao fogo de barras e conjuntos de barras.
O dimensionamento está atualmente limitado a secções transversais retangulares simples
e a secções transversais circulares
. Para todos os outros tipos de secção transversal, receberá uma mensagem de erro.

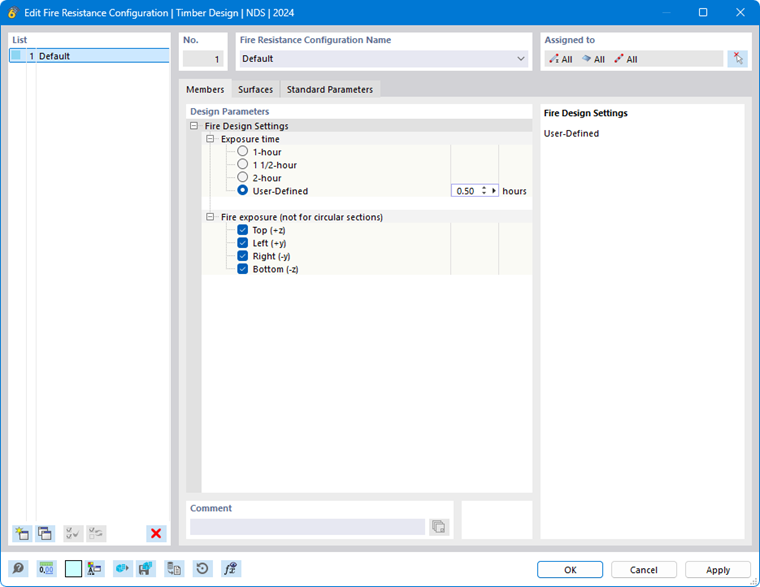

Duração necessária da resistência ao fogo / Duração da ação
Defina durante quanto tempo as barras têm de resistir ao fogo ou durante quanto tempo a ação do fogo é efetiva. Em algumas normas, são oferecidas opções para requisitos típicos. No entanto, também pode especificar a duração do fogo de forma personalizada.
Ação do fogo
Com as caixas de seleção, pode controlar quais os lados da secção transversal que estão expostos ao fogo.
Para uma secção transversal circular
, a definição da exposição ao fogo não é relevante, uma vez que a secção transversal é reduzida em todo o seu perímetro.
A carbonização resultante da duração do fogo e da exposição ao fogo da secção transversal conduz a uma secção transversal residual, na qual é realizada a verificação de acordo com a respetiva norma.
Superfícies

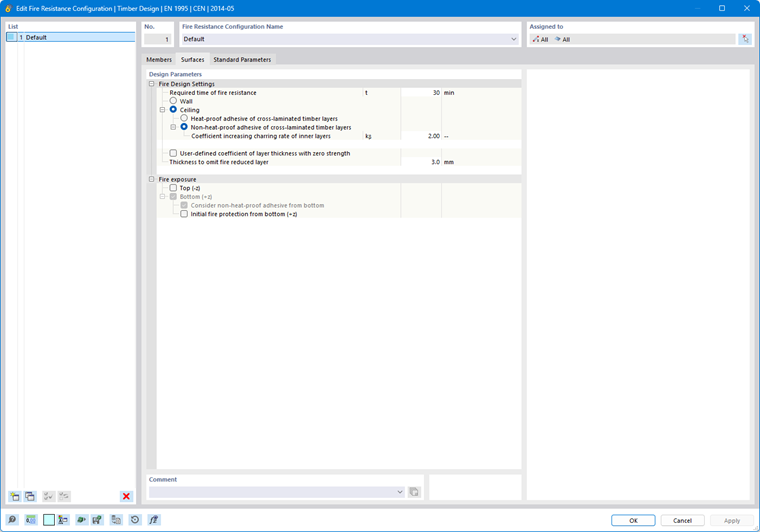

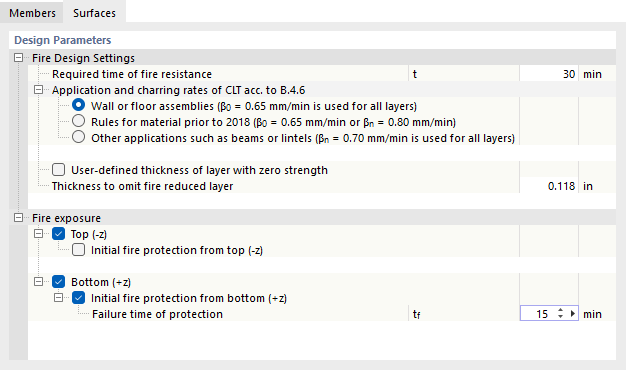

No separador Superfícies, pode definir as configurações para o dimensionamento ao fogo de superfícies.

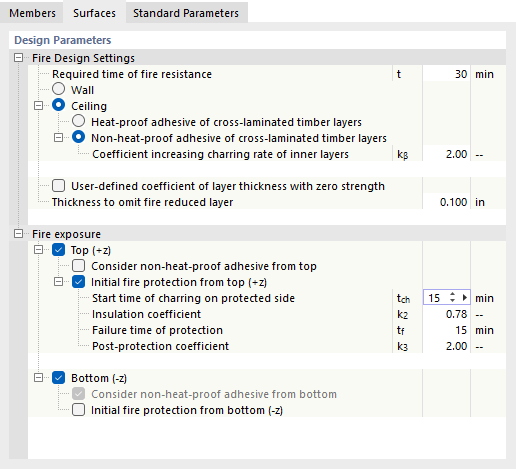

Configurações para o dimensionamento ao fogo
Defina durante quanto tempo as superfícies têm de resistir ao fogo ou durante quanto tempo a ação do fogo é efetiva. No dimensionamento segundo a EN 1995-1-2 [1], pode especificar se o fogo ocorre numa parede ou numa laje e se existe, em cada caso, uma colagem resistente ao calor das camadas de madeira laminada cruzada. No caso de uma colagem resistente ao calor, a carbonização ocorre de forma linear. Se a colagem não for resistente ao calor, é considerado um desenvolvimento escalonado da carbonização.
A 'Espessura para desprezar a camada reduzida pelo fogo' define a espessura mínima de uma camada para o dimensionamento: A camada só é considerada se a sua espessura restante após a carbonização for superior ao valor especificado. Camadas residuais mais finas não são consideradas.
Ação do fogo
Especifique qual(is) o(s) lado(s) da superfície que está(ão) exposto(s) ao fogo. O lado da superfície 'Topo (-z)' é o lado negativo da superfície (ou seja, oposto ao eixo z local), o lado da superfície 'Base (+z)' é o lado positivo da superfície.
Com as caixas de seleção 'Inicialmente protegido pelo topo/base', pode definir se a superfície está protegida contra a ação do fogo através de determinadas medidas, por exemplo, revestimentos de proteção contra incêndio sob a forma de placas de gesso cartonado. Se for esse o caso, introduza os parâmetros, como o tempo de falha do revestimento de proteção contra incêndio. Este descreve quando a ação do fogo se torna efetiva para a superfície.

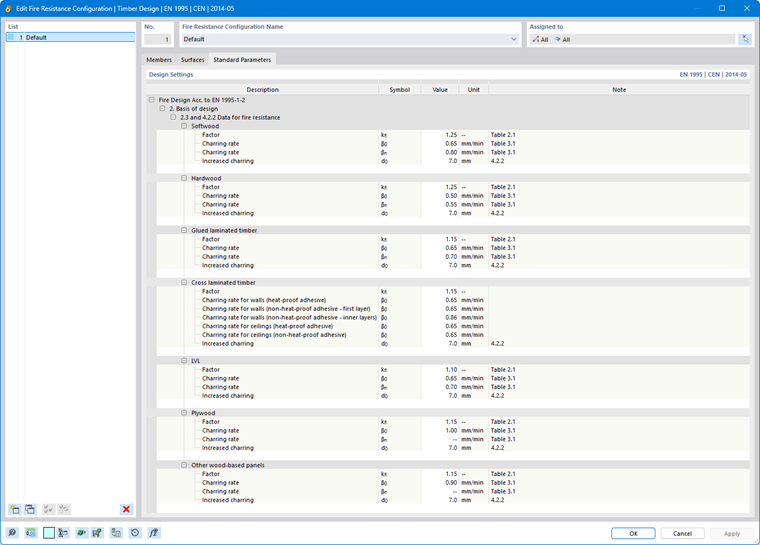

Parâmetros da norma

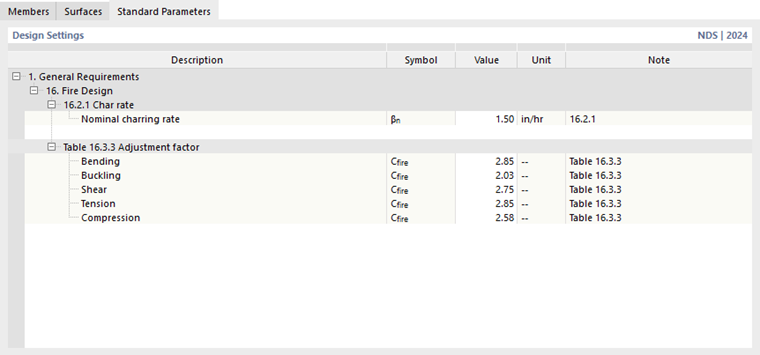

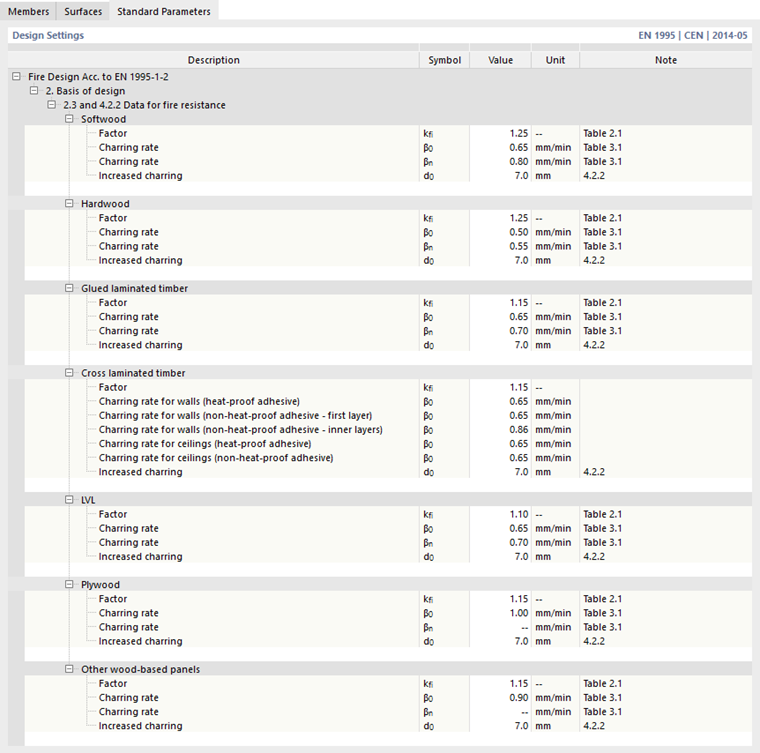

O separador Parâmetros da norma gere os parâmetros específicos da norma.
Aqui pode verificar e, se necessário, ajustar as taxas de carbonização, coeficientes ou fatores de ajuste.
Situação de dimensionamento para incêndio

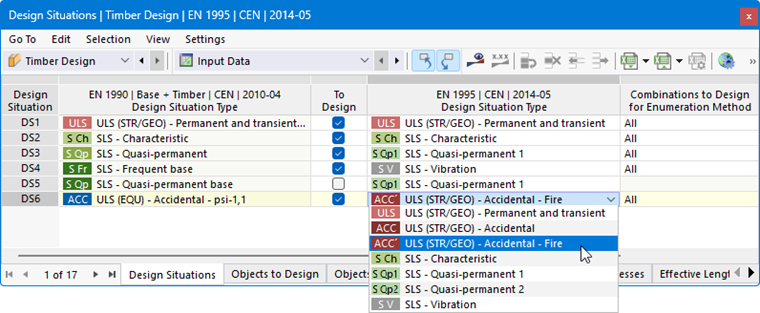

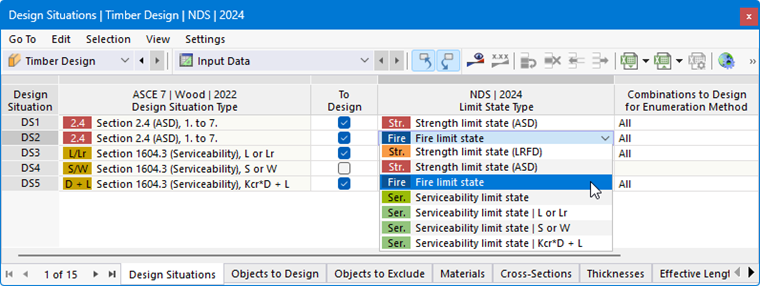

Para o dimensionamento em caso de incêndio, é necessário selecionar um tipo de situação de dimensionamento ou tipo de estado limite com a designação Incêndio na página de dimensionamento. Caso contrário, não será realizado nenhum dimensionamento a quente! Atribua, por isso, o tipo adequado na tabela Situações de dimensionamento.

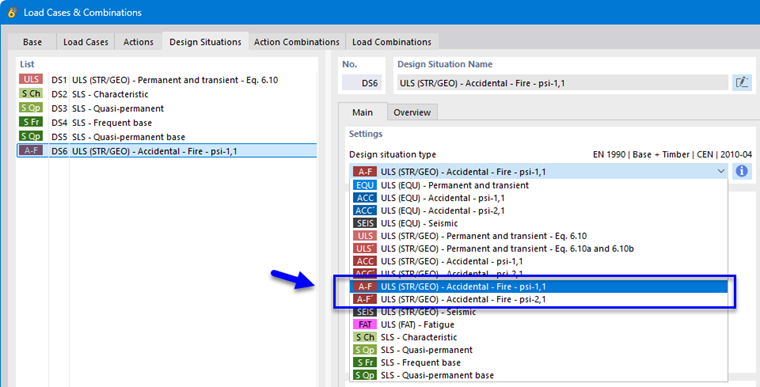

Se criou uma situação de dimensionamento para o caso de incêndio no diálogo do RFEM Casos de carga e combinações, o tipo já está pré-definido adequadamente.
