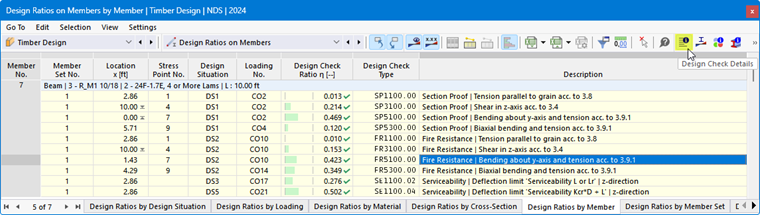

Nas tabelas de resultados da categoria 'Dimensionamento de madeira', pode aceder aos detalhes de verificação com uma das seguintes opções:
- Botão
na barra de ferramentas da tabela - Duplo clique numa linha de resultado
É aberta a caixa de diálogo 'Detalhes de verificação'. Aqui são apresentadas as equações de verificação juntamente com os resultados intermédios da verificação que se aplicam a o resultado selecionado na tabela.
Na área central, pode ver os resultados detalhados e, na coluna da direita, as fórmulas de verificação.
Visualização

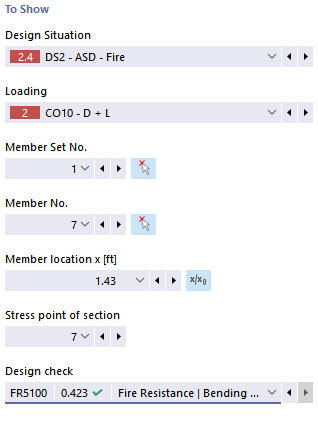

Na secção à esquerda, são definidos os parâmetros da linha da tabela que está selecionada quando a caixa de diálogo é aberta. Desta forma, tem um controlo sobre a situação de dimensionamento, os objetos determinantes e o critério de verificação.
Se pretender verificar os detalhes para uma outra constelação de casos, pode ajustar os parâmetros – situação de dimensionamento, carga, objeto, posição x ou nó de malha, ponto de tensão ou camada, verificação – a qualquer momento nas listas de seleção. Existem opções de seleção para todos os tipos de resultados calculados. Por exemplo, se apenas foram dimensionadas barras, não são apresentadas opções para conjuntos de barras e superfícies. Da mesma forma, não pode mudar para as verificações de barras nos detalhes de verificação para superfícies. Neste caso, selecione a tabela de resultados correspondente no programa sem fechar a caixa de diálogo 'Detalhes de verificação'.
Se pretender verificar os resultados de outro objeto, pode selecionar a barra ou a superfície graficamente na janela de trabalho com o botão
.
Nos resultados de um conjunto de barras, a lista de barras apenas disponibiliza os números de barra pertencentes a este conjunto de barras. Também nos resultados de um conjunto de superfícies, a lista contém apenas as respetivas superfícies. Quando ativa o botão
num conjunto de barras, a 'posição x da barra' refere-se ao início do conjunto de barras. Se estiver inativo, a posição x refere-se ao início da barra selecionada. As barras dimensionadas sem conjunto de barras estão disponíveis na lista se selecionar a entrada '--' para a 'Nº do conjunto de barras'.
Nos pontos de tensão, existe uma possibilidade de seleção apenas para verificações que se refiram a um ponto de tensão (por exemplo, verificação de tensão). Para outras verificações, como a verificação de estado limite de utilização, é apresentada a entrada '--'.
Detalhes da verificação
Na área central, no separador Detalhes da verificação, são listados os principais parâmetros de entrada, valores intermédios e resultados de dimensionamento numa estrutura em árvore (ver imagem Detalhes de verificação do dimensionamento de madeira). Desta forma, pode compreender as verificações realizadas passo a passo.
Pode também verificar os valores intermédios nas Fórmulas de verificação à direita. Ao clicar numa linha da categoria 'Valores de verificação', a fórmula de verificação correspondente é destacada com um contorno.
Na categoria 'Esforços internos de dimensionamento', são indicados os esforços internos utilizados para a verificação nesta posição. Se um esforço interno estiver marcado como 'Desprezável', encontra-se abaixo de um valor limite (ver capítulo Barras | Base). Este não é considerado na verificação subsequente.
Verificações na posição

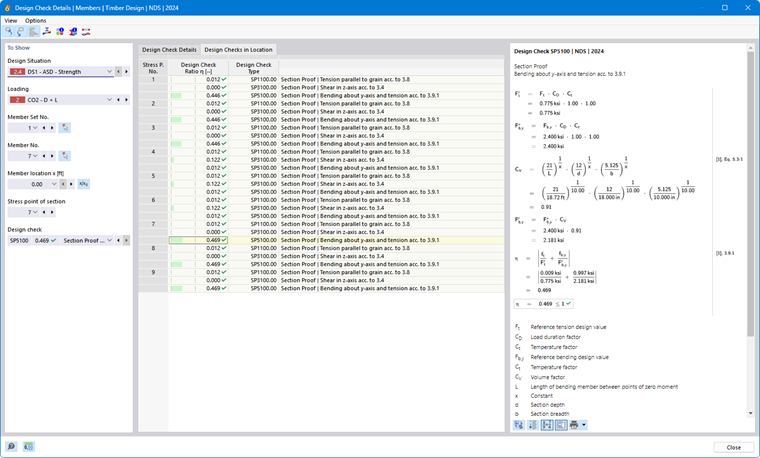

No separador Verificações na posição, são listadas todas as verificações realizadas na posição x da barra ou no nó de malha. Tem aqui uma visão geral rápida das utilizações dos diferentes tipos de verificação.
Ao clicar numa linha, a fórmula de verificação correspondente é apresentada à direita. Com um duplo clique numa linha, muda para o separador 'Detalhes da verificação', onde pode verificar os valores intermédios e resultados desta verificação.
Algumas verificações – por exemplo, verificações de tensão – são realizadas em cada ponto de tensão. Outras verificações, como as verificações de estado limite de utilização, não requerem distinção entre os pontos de tensão.
Fórmulas de verificação
Na secção direita, são apresentadas as fórmulas essenciais para a determinação dos valores intermédios e o cálculo final do critério de verificação (ver imagem Detalhes de verificação do dimensionamento de madeira). Ao clicar numa fórmula, a linha correspondente é selecionada na categoria 'Valores de verificação' nos detalhes da verificação. Com o botão
na margem inferior, pode alternar entre símbolos da fórmula e valores numéricos, com o botão
é possível apresentar uma versão resumida com a equação de verificação.
Também pode utilizar as fórmulas de verificação para a documentação. Na lista de botões
estão disponíveis várias opções para a impressão (ver imagem Imprimir detalhes da verificação).
O botão
permite alternar entre as fórmulas e a vista do modelo. Desta forma, pode localizar rapidamente o ponto de verificação no modelo.
Menus 'Visualização' e 'Opções'
Na caixa de diálogo 'Detalhes de verificação', tem a possibilidade de abrir outras caixas de diálogo para a avaliação de resultados ou controlar a visualização através das funções do menu. Em alternativa, utilize os botões correspondentes. Estes têm as seguintes funções:
| Botão | Função |
|---|---|
|
Sincroniza os detalhes de verificação com os objetos selecionados na tabela |
|
Sincroniza a tabela de resultados com a seleção dos detalhes de verificação |
|
Mostra ou oculta a escala de referência colorida no separador Verificações na posição |
|
Abre a janela Diagramas resultantes na secção transversal |
|
Abre a janela Diagramas resultantes no ponto da superfície |
|
Abre a janela com informações sobre propriedades de material do aço |
|
Abre a janela com informações sobre propriedades da secção transversal |
|
Abre a janela Diagrama profundidade de carbonização-tempo |
|
Abre a caixa de diálogo Diagramas resultantes |
