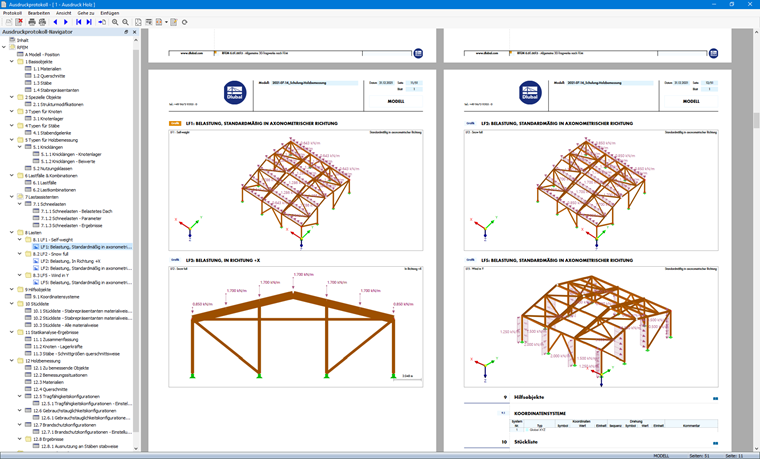

O módulo Dimensionamento de madeira está totalmente integrado no RFEM ou RSTAB. Por isso, pode utilizar todas as possibilidades do programa principal para documentar os resultados gráficos das utilizações e verificações. O procedimento geral para a preparação de gráficos para impressão está descrito no capítulo Gráficos do manual do RFEM.
Gráficos da janela de trabalho
No capítulo Gráfico para dimensionamento de madeira são apresentados os diferentes tipos de resultados que estão graficamente disponíveis para barras e superfícies. Pode imprimir a vista atual diretamente através da função de impressão ou transferi-la para o relatório de impressão.

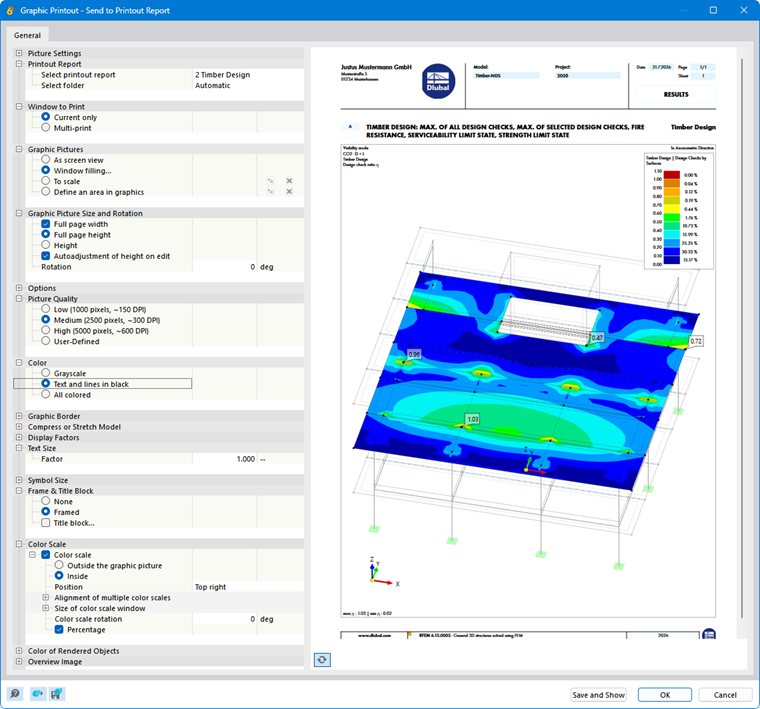

No diálogo 'Impressão de gráficos', efetue as definições de impressão para a imagem, conforme habitual.

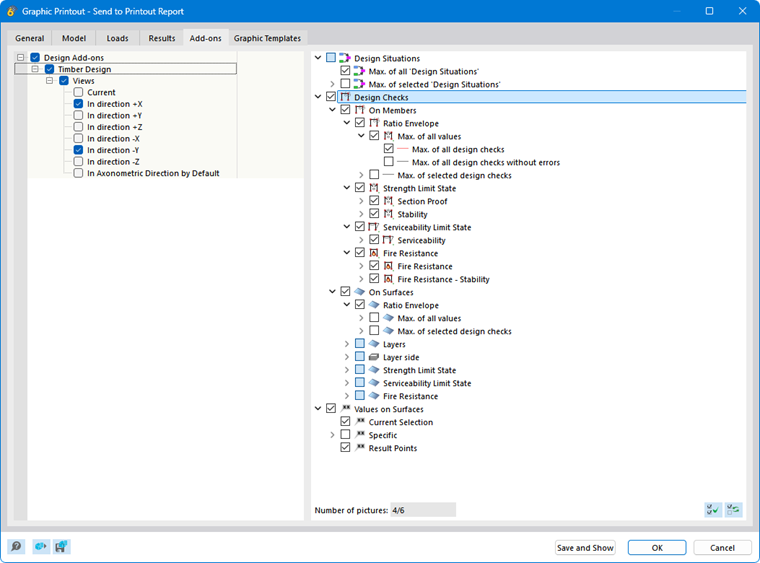

Se na categoria 'Janelas a imprimir' ativar a opção Impressão múltipla, pode definir no separador 'Módulos' as configurações para a impressão de várias janelas ou a impressão em série de gráficos (ver capítulo Utilizar impressão múltipla do manual do RFEM). Os gráficos são então organizados no relatório de impressão nos resultados do dimensionamento de madeira.
Detalhes de verificação e diagramas resultantes

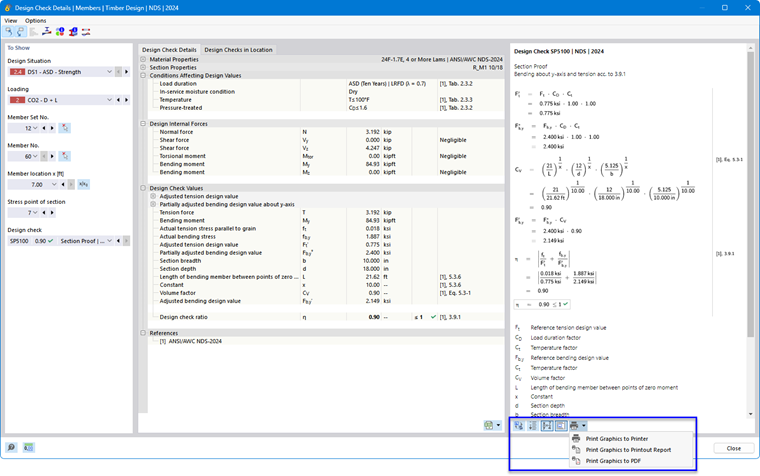

Também nos diálogos dos detalhes de verificação e dos diagramas resultantes estão disponíveis funções de impressão. Pode imprimir diretamente, guardar como PDF ou transferir para o relatório de impressão os seguintes gráficos:
- Vista das fórmulas dos Detalhes de verificação
- Diagramas resultantes na secção transversal
- Diagramas resultantes no ponto da superfície
- Diagramas resultantes na barra ou conjunto de barras
- Diagrama profundidade de carbonização-tempo
