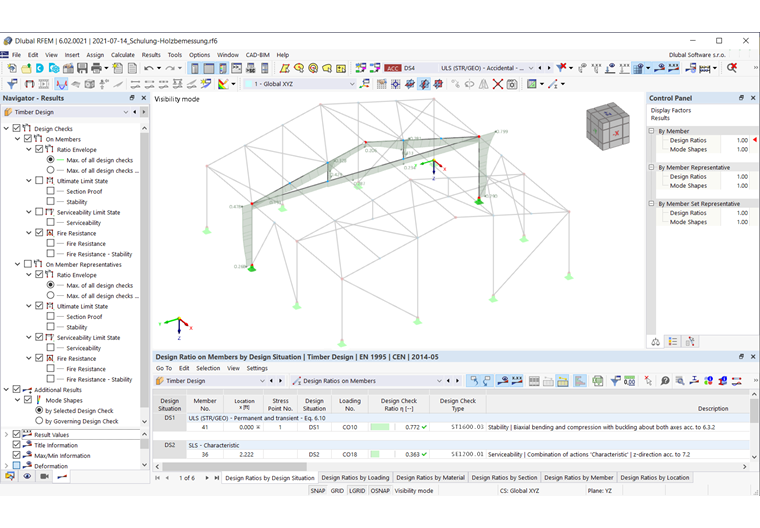

A avaliação e também a documentação dos resultados de dimensionamento são efetuadas principalmente de forma gráfica. Na janela de trabalho, tem as mesmas opções de seleção e possibilidades para a avaliação de resultados que para a análise estática. Desta forma, pode utilizar, por exemplo, visibilidades para barras e cortes de resultado para superfícies.

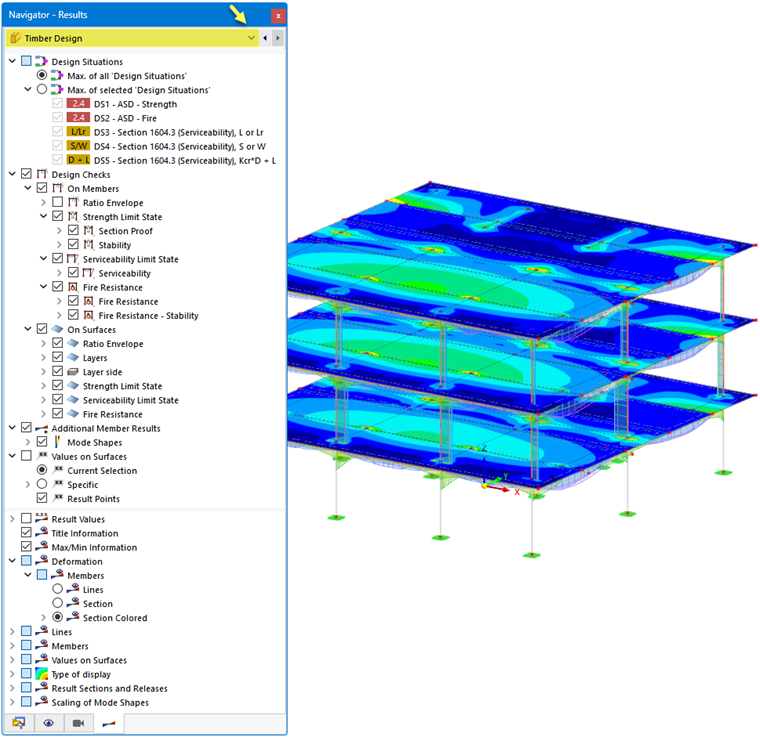

Navegador - Resultados
Para a representação dos diferentes tipos de resultado no modelo, o Navegador - Resultados está adaptado ao módulo de dimensionamento. As verificações de madeira são geridas sob o tipo de resultado Dimensionamento de madeira na lista do Navegador.
Na categoria Situações de dimensionamento, pode definir se devem ser representados os resultados máximos de todas as situações de dimensionamento (a "envolvente") ou os valores máximos de situações de dimensionamento específicas.

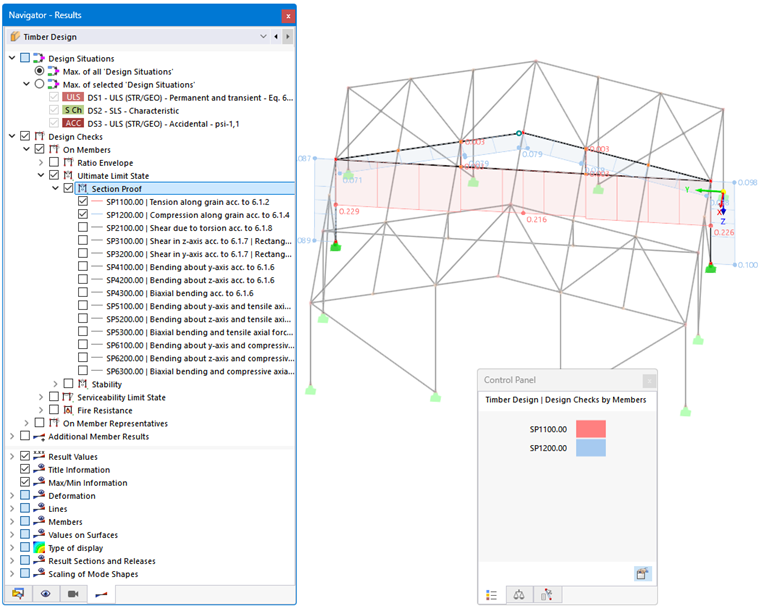

Na categoria Verificações, seleciona o tipo de resultado para barras ou superfícies. É possível uma seleção múltipla; os resultados selecionados são então representados simultaneamente no modelo (ver imagem Representar vários tipos de resultado).
A categoria Resultados adicionais de barras permite visualizar os modos próprios no modelo. Na categoria Valores em superfícies, pode definir os valores de resultado para a representação nas superfícies (ver capítulo Valores de resultado em superfícies do manual do RFEM).
Na secção inferior do Navegador, encontra mais opções de configuração. Desta forma, pode mostrar e ocultar os valores de resultado ou os cortes de resultado. As categorias Deformação e Barras oferecem opções de controlo importantes para a representação dos diagramas resultantes e dos valores apresentados (ver também imagens no capítulo Verificações).
Painel de controlo
Também o Painel de controlo está adaptado aos resultados do dimensionamento de madeira. Aí, pode ajustar as cores dos diagramas resultantes. Isto pode ser necessário quando representa vários tipos de resultado.
Com escalas de cores personalizadas, também pode definir intervalos de valores para os resultados gráficos.
Além disso, no Painel de controlo – como já conhece da análise estática – pode dimensionar os fatores dos diagramas resultantes ou definir determinados objetos para a apresentação de resultados.
