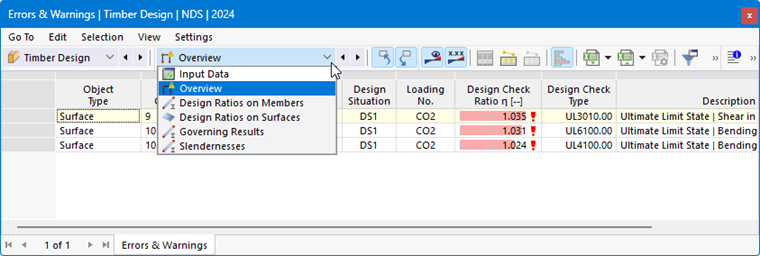

Após o cálculo dos resultados, a tabela para o Dimensionamento de madeira contém outras subcategorias.
Estas categorias com as respetivas folhas de tabela são descritas nos seguintes capítulos:

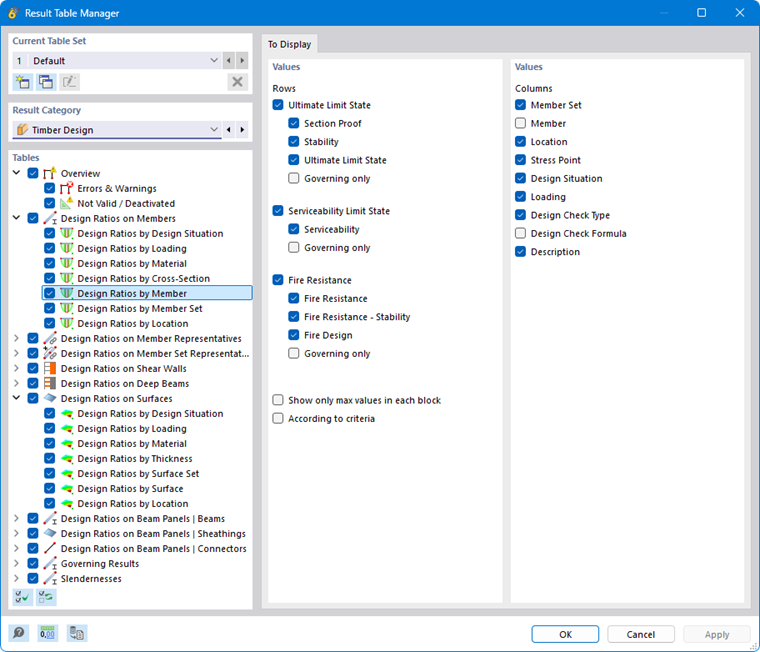

Gestor de tabelas de resultados
Com o botão
abre o diálogo 'Gestor de tabelas de resultados'. Aí pode controlar quais as tabelas e separadores que são exibidos. Além disso, existem opções de seleção para as linhas e colunas que são visíveis nas tabelas individuais.
No capítulo Utilizações em barras é mostrado brevemente como utilizar o Gestor de tabelas de resultados para a avaliação. As funções gerais estão descritas no capítulo Ergebnistabellen filtern do manual do RFEM.
Botões na barra de ferramentas da tabela
Na barra de ferramentas das tabelas de resultados estão disponíveis botões que pode utilizar para a visualização e avaliação dos resultados.
|
Selecionar objeto no gráfico |
|
Detalhe de verificação |
|
Diagramas resultantes na secção transversal |
|
Diagramas resultantes no ponto de superfície |
|
Informação sobre o material |
|
Informação sobre a secção transversal |
|
Diagrama profundidade de carbonização-tempo |
|
Dialog der Ergebnisverläufe |
|
Filtro de resultados para verificações de estado limite último |
|
Filtro de resultados para verificações de estado limite de utilização |
|
Filtro de resultados para verificações de resistência ao fogo |
