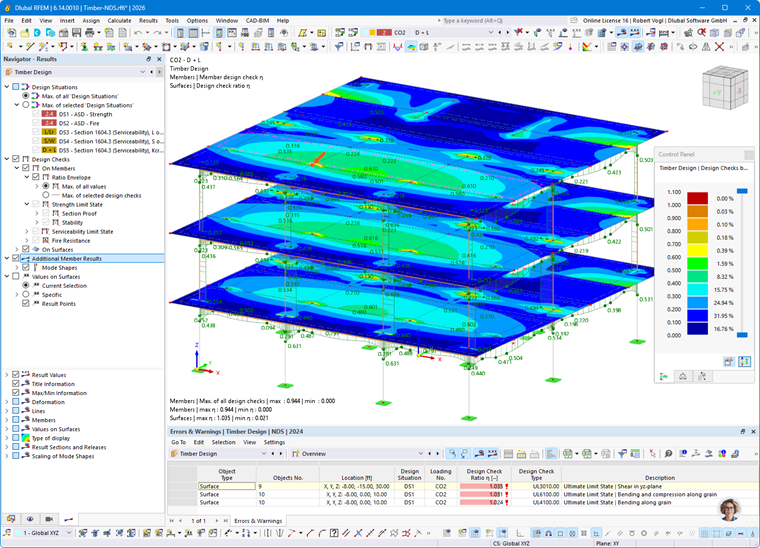

Após o cálculo, os resultados são apresentados de forma ordenada em Tabelas de resultados de acordo com vários critérios. Também são representados no Gráfico da janela de trabalho, no modelo. O 'Navegador - Resultados' está adaptado ao Dimensionamento de madeira, para que possa controlar a exibição gráfica dos diferentes tipos de verificação conforme necessário.
Também pode consultar os Detalhes de verificação com valores intermédios e fórmulas de verificação. Além disso, é possível representar os Diagramas resultantes na secção transversal com a distribuição da tensão.
Nos subcapítulos seguintes, serão apresentadas várias possibilidades disponíveis para a exibição e avaliação dos resultados de dimensionamento. O capítulo Documentação, por sua vez, descreve como preparar os resultados para a saída de impressão.
Objetos sem resultados
Se os resultados de uma barra ou de uma superfície não forem apresentados, as causas podem ser as seguintes:
- O objeto não foi selecionado para o dimensionamento na tabela Objetos a dimensionar.
- Os resultados estão ocultos devido a definições de filtro.
Verifique as Visibilidades e as definições de filtro para os resultados gráficos no Painel de controlo. Se o resultado estiver ausente na tabela de resultados, controle as definições de filtro no Gestor de tabelas de resultados. Preste também atenção às definições selecionadas para a sincronização com o gráfico; por exemplo, existe a possibilidade de mostrar apenas objetos visíveis ou selecionados. No diálogo dos Detalhes de verificação, no entanto, todos os resultados estão disponíveis – independentemente das definições de filtro e das seleções.
Para verificar os objetos dimensionados, a categoria de resultados da tabela Resumo é adequada: se um objeto for inválido devido a propriedades de material ou da secção transversal, ou se tiver sido desativado devido ao dimensionamento através de um conjunto de barras, será indicado na tabela de resultados Não válido / desativado em conformidade.
Além disso, a cada objeto selecionado na tabela de entrada Objetos a dimensionar para o dimensionamento deve ser atribuída uma configuração de dimensionamento para um estado limite. Caso contrário, não será realizada nenhuma verificação para o estado limite (ver capítulo Dimensionamento de madeira).
