Abrir parâmetros globais
As configurações básicas para o dimensionamento de madeira são geridas na caixa de diálogo 'Parâmetros globais'. Esta caixa de diálogo é, essencialmente, independente da norma, que o utilizador selecionou nas informações dos dados gerais do modelo. No entanto, os valores pré-definidos podem diferir entre si.

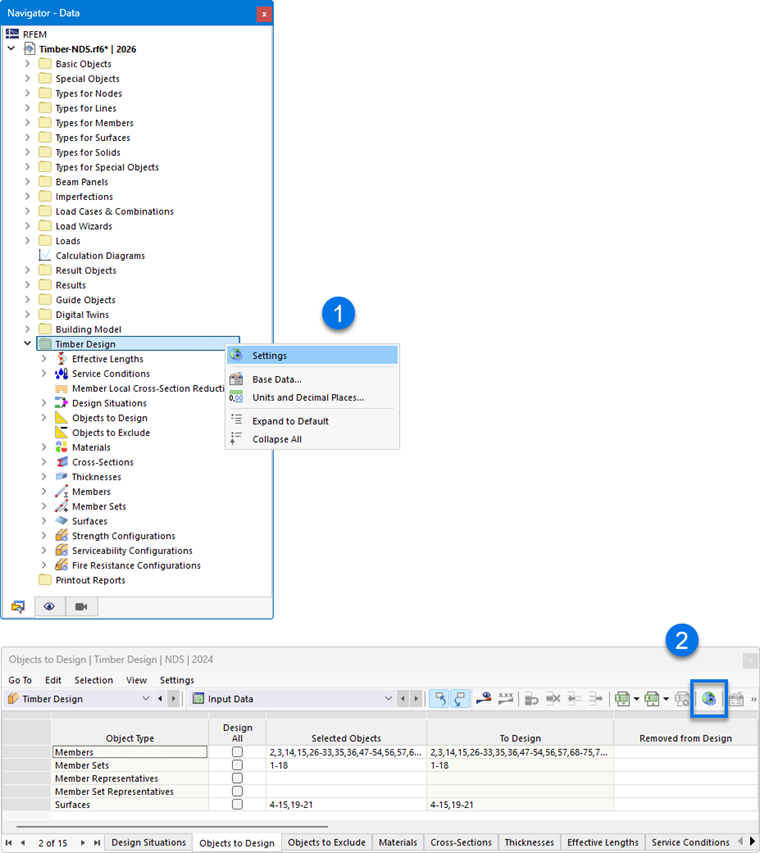

O utilizador pode aceder aos parâmetros globais de uma das seguintes maneiras:
- Menu de contexto na entrada do navegador 'Dimensionamento de madeira'
- botão
na barra de ferramentas das tabelas para dimensionamento de madeira

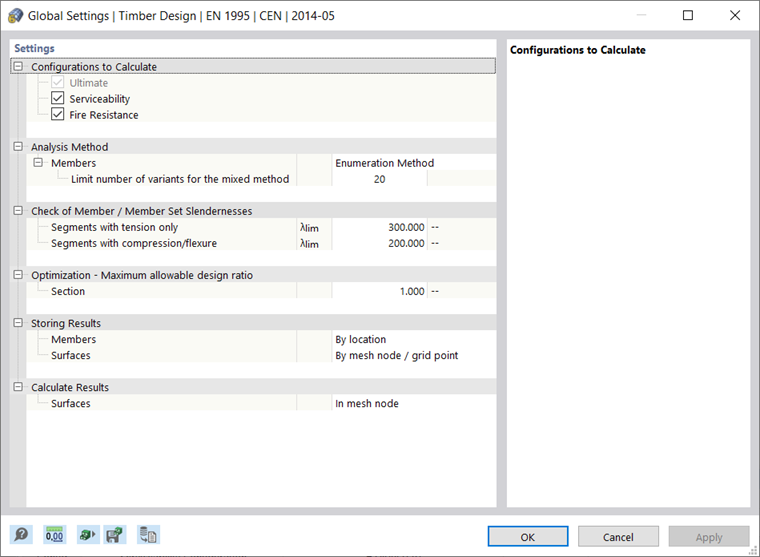

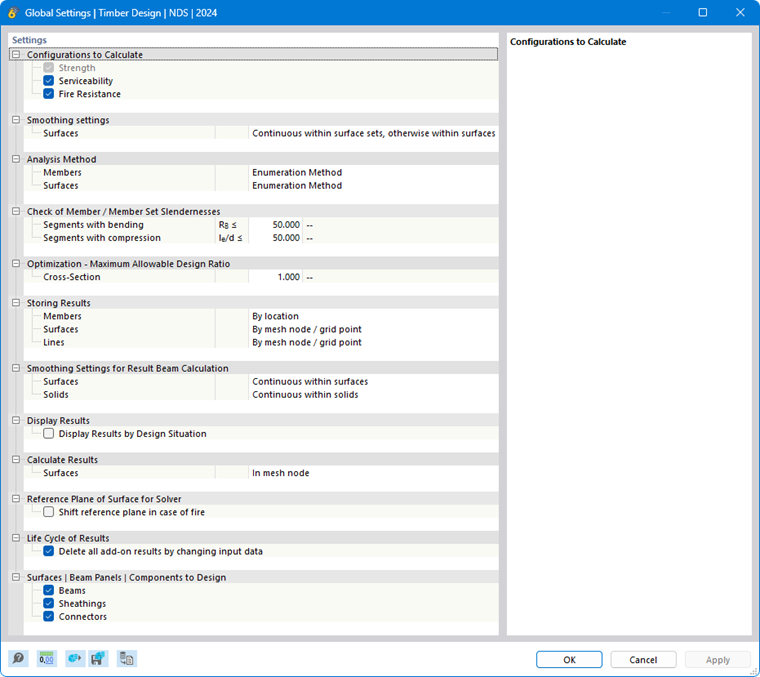

Parâmetros globais
Com o botão
, pode restaurar as configurações padrão da norma.
Configurações a ser calculadas
Por defeito, todas as configurações disponíveis são dimensionadas. No entanto, se, por exemplo, quiser dispensar a verificação do estado limite de utilização, desative a opção 'Estado limite de utilização'. Assim, não serão efetuadas verificações do estado limite de utilização; os dados de entrada para o dimensionamento de madeira serão reduzidos de forma correspondente.
As situações de dimensionamento atribuídas a uma configuração desativada não são consideradas na verificação. A atribuição das situações de dimensionamento é regulada na tabela Situações de dimensionamento.
Configurações de suavização
As configurações de suavização são relevantes para o dimensionamento de superfícies. As tensões são determinadas para os nós da malha FE e depois suavizadas por um método de interpolação. Isto permite-lhe ver uma distribuição contínua dos resultados no gráfico.
Na lista, estão disponíveis as seguintes configurações de suavização:
- Constante nos elementos da malha
- Não contínua
- Contínua dentro de superfícies
- Contínua dentro de grupos de superfícies, caso contrário dentro de superfícies (configuração padrão)
- Contínua dentro de todas as superfícies
As diferentes opções são descritas no capítulo Suavização de resultados do manual do RFEM.
Métodos de análise
Nesta seção, o utilizador pode controlar como os esforços internos de combinações de ações e de resultados são transferidos para o dimensionamento. Na lista, estão disponíveis três métodos de análise.
- Método de enumeração
Todas as combinações de ações e de resultados de uma situação de dimensionamento são calculadas individualmente. Em geral, essa abordagem fornece os resultados mais precisos, mas pode levar a tempos de cálculo mais longos.
- Método da envolvente
Primeiro, são calculados os esforços internos envolventes (máx./mín.) de todas as combinações de ações e de resultados de uma situação de dimensionamento. As verificações são então efetuadas com esses esforços internos. Em comparação com o método de enumeração, o tempo de cálculo pode ser reduzido. No entanto, não se pode excluir que todas as combinações sejam abrangidas.
- Método misto
Essa abordagem oferece um compromisso entre os dois outros métodos: Para barras e superfícies, o utilizador pode especificar o limite superior para o número de variantes de uma situação de dimensionamento que devem ser dimensionadas pelo método de enumeração. Assim que o número de combinações de ações e de resultados exceder esse limite, o dimensionamento é realizado pelo método da envolvente.
Verificação da esbelteza das barras / conjuntos de barras
No âmbito do dimensionamento de madeira, também são verificadas as esbeltezas de barras e dos conjuntos de barras sujeitos a tração, compressão ou flexão. Aqui pode definir os valores limite (λlim, RB etc.). Se, os comprimentos efetivos se encontram definidos para s segmentos de barra ou conjuntos de barra a serem dimensionados, estes são tidos em consideração quando realiza o cálculo das relações de esbelteza. Os resultados são exibidos na tabela de resultados para as relações de esbelteza.
Otimização - relação de cálculo máxima permitida
O módulo pode realizar uma otimização para seções transversais padronizadas (veja o capítulo secções). Ao verificar as variantes possíveis, as relações de de dimensionamento da variante são comparadas com o valor máximo definido neste ponto.
Guardar os resultados
Em modelos com vários milhares de objetos, os ficheiros de resultados podem tornar-se muito grandes. Na lista, há duas opções disponíveis que permitem controlar como é que os resultados de dimensionamento são guardados.
- Por posição ou Por nó da malha/ponto de grelha
Os resultados máximos são guardados para todos os pontos de tensão das barras, ou os nós da malha FE e pontos de grelha das superfícies. Isso afeta o tamanho do arquivo correspondente.
- Por objeto
Apenas os resultados máximos de cada barra ou de cada superfície são guardados. O ficheiro de resultados torna-se significativamente menor.
Configurações de suavização para o cálculo da barra de resultados
Uma barra de resultados integra os esforços internos de barras, superfícies ou sólidos. Para o dimensionamento no módulo, pode controlar qual configuração de suavização é considerada na integração dos resultados. Na lista, estão disponíveis as seguintes opções:
- Constante nos elementos da malha
- Não contínua
- Contínua dentro de superfícies ou sólidos
- Contínua dentro de grupos de superfícies ou grupos de sólidos, caso contrário dentro de superfícies ou sólidos
- Contínua dentro de todas as superfícies ou sólidos
As diferentes opções são descritas no capítulo Suavização de resultados do manual do RFEM.
Mostrar resultados
Se a caixa de seleção 'Mostrar resultados por situação de cálculo' estiver marcada, os resultados nas tabelas são apresentados separadamente para cada situação de dimensionamento.
Calcular resultados
Os resultados das superfícies baseiam-se nos resultados dos nós da malha FE, que são preparados para a saída gráfica considerando as configurações de suavização. Tal como para os resultados da análise estrutural, pode selecionar no navegador - Resultados se os valores devem ser apresentados nos nós da malha FE ou nos pontos de grelha das superfícies (veja o capítulo Valores de resultados em superfícies do manual do RFEM).
As duas opções da lista dizem respeito aos resultados nas tabelas e nos detalhes de verificação: com elas, pode controlar se os valores dos nós da malha ou dos pontos de grade serão exibidos. A malha das superfícies representa uma saída independente da malha FE em pontos de resultado com espaçamento regular (veja o capítulo Superfícies do manual do RFEM). Essas opções não têm influência sobre os resultados gráficos.
Plano de referência da superfície para solucionador
A função 'Deslocar plano de referência em caso de fogo' permite deslocar o plano da superfície para o dimensionamento ao fogo para a posição original ("nível zero"). Isso é feito por excentricidades internas da superfície. Dessa forma, a referência ao apoio original da superfície é restabelecida.
Ciclo de vida dos resultados
Assim que o utilizador fizer uma alteração nos dados de entrada, os resultados do dimensionamento de madeira são excluídos. Isso garante que o dimensionamento se baseia nas condições de contorno corretas. No entanto, para alguns casos pode ser conveniente manter os resultados (por exemplo, para efetuar uma alteração em um modelo complexo que não tenha influência sobre o dimensionamento). Nesse caso, desative a caixa de seleção. Com uma alteração, não será efetuado um novo cálculo. Todos os resultados afetados por essa alteração serão então apresentados a vermelho. Eles podem não ser mais válidos. Só serão atualizados após um novo dimensionamento.
Superfícies | painéis de vigas | componentes a serem dimensionados
A última categoria só é relevante se o módulo Superfícies multicamadas estiver ativado nas informações gerais do modelo e houver superfícies do tipo de espessura painel de viga no modelo.
Com as caixas de seleção, você pode controlar quais componentes devem ser verificados no dimensionamento de painéis estruturais:
- Vigas
- Revestimentos
- Conectores
Se, por exemplo, pretender obter apenas verificações para os conectores e dispensar o dimensionamento das barras da estrutura e dos pilares, desative aqui os grupos de componentes não necessários.
