Dimensionamento de estruturas de madeira

As entradas da categoria Dimensionamento em madeira no Navegador (ver imagem Categoria 'Holzbemessung' im Navigator) e na tabela (ver imagem Tabellen für Holzbemessung) gerem as atribuições básicas para o dimensionamento em madeira: aí pode definir quais objetos devem ser dimensionados, verificar as propriedades dos objetos, como materiais e secções, e atribuir as configurações de dimensionamento. Os dados de entrada em forma tabular também constituem a base para a documentação no Ausdruckprotokoll.

Utilizar tabelas de entrada

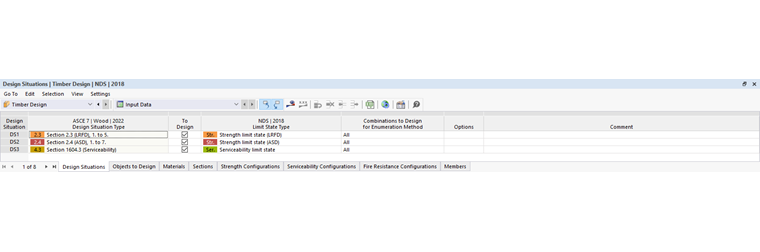

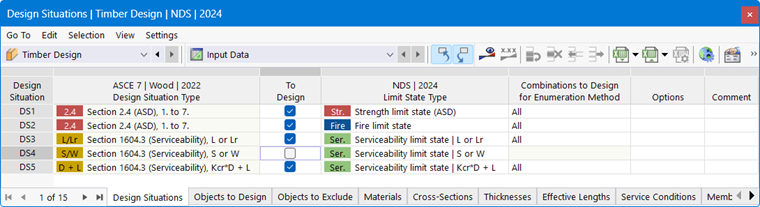

Tabela de entrada para situações de dimensionamento no dimensionamento de madeira

Para trabalhar nas tabelas de entrada, pode utilizar as funções conhecidas do RFEM. Elas estão descritas no capítulo Tabellen do manual do RFEM.

As tabelas específicas relativas ao Add-On estão descritas nos seguintes subcapítulos:

• Bemessungssituationen
• Zu bemessende Objekte
• Auszuschließende Objekte
• Materialien
• Querschnitte

As tabelas com funções que servem como "tipos" para o dimensionamento estão descritas nos seguintes subcapítulos:

• Knicklängen
• Nutzungsklassen
• Lokale Stabquerschnittsreduzierungen
• Holzschrauben

Atribuir propriedades de dimensionamento

Para o dimensionamento em madeira, pode definir vários tipos com propriedades específicas, que depois atribui aos objetos como Bemessungseigenschaften. Mas também ao introduzir as propriedades de dimensionamento é possível criar esses tipos de objetos. Assim, tem as seguintes possibilidades:

• Nos diálogos dos tipos, na secção Atribuído a, introduza os números dos objetos relevantes (ver diálogo Neue Knicklängen).
• Nas tabelas de entrada dos tipos, introduza os números dos objetos.
• No diálogo da barra ou do conjunto de barras, atribua o tipo no separador Tipos de dimensionamento ou defina um novo tipo de objeto.

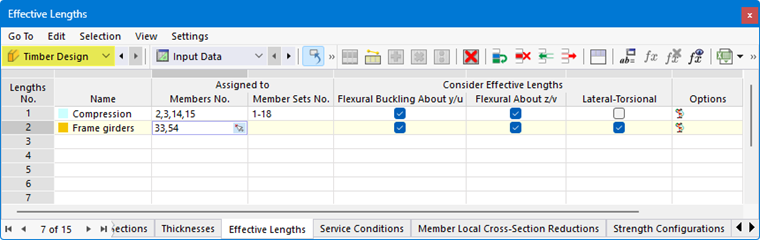

Atribuir a uma barra um tipo de comprimento de flambagem para dimensionamento de madeira na tabela

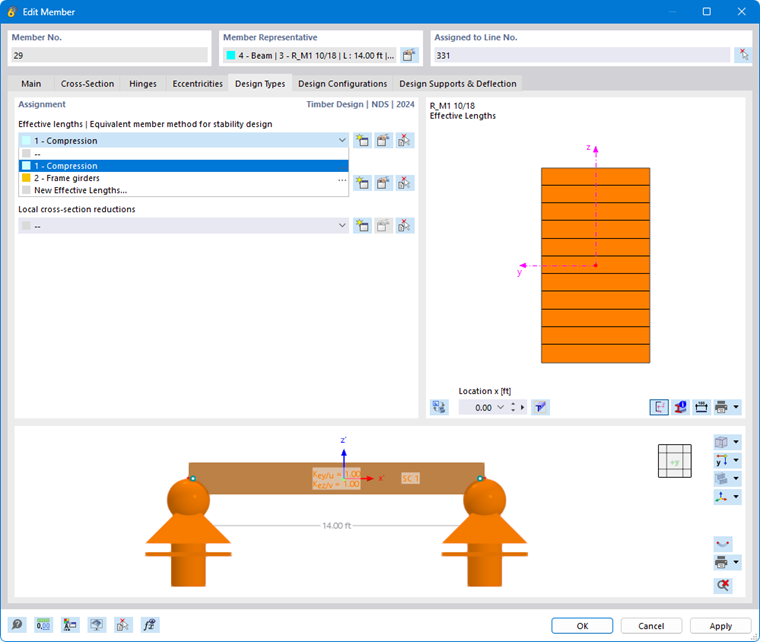

Atribuir tipo de comprimento de flambagem a uma barra no diálogo

Selecione na lista uma entrada já definida (ver imagem Knicklängentyp einem Stab zuweisen). O botão oferece a possibilidade de criar um novo tipo. Com o botão pode selecionar graficamente outro objeto para assumir as suas propriedades para o dimensionamento em madeira. Se pretender editar a entrada selecionada, utilize o botão .

Representar parâmetros para dimensionamento em madeira no modelo

As seguintes propriedades de dimensionamento das barras podem ser representadas graficamente no modelo:

• Comprimentos de encurvadura das barras
• Reduções locais da secção transversal das barras
• Classe de utilização

As opções de visualização correspondentes encontram-se na categoria Modelo → Dimensionamento em madeira no Navigator - Anzeige. Assim, pode verificar bem se atribuiu corretamente as propriedades de dimensionamento.

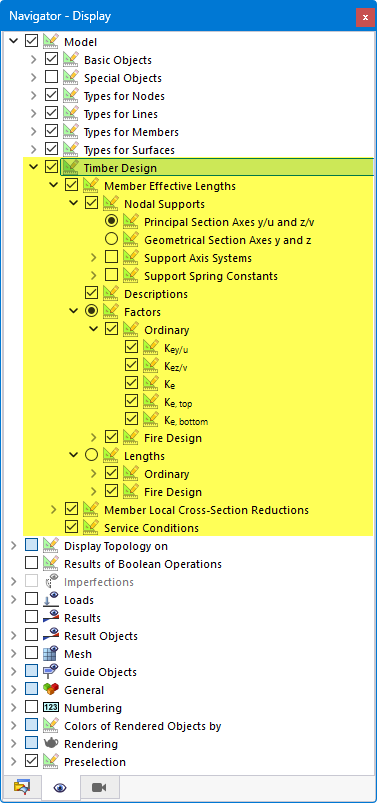

Opções de exibição para propriedades de dimensionamento de barras

Também pode utilizar as opções do Navegador para o Grafikausdruck.

Utilizar configurações de dimensionamento

As definições detalhadas para cada verificação são estabelecidas nas chamadas "configurações de dimensionamento". Para cada estado limite existe uma configuração de dimensionamento própria, que gere as regras específicas da norma. Aí pode, por exemplo, definir valores limite ou várias opções de verificação. Apenas estão disponíveis configurações de dimensionamento que estejam ativadas no diálogo Globale Einstellungen para a Norm selecionada.

• Tragfähigkeitskonfigurationen
• Gebrauchstauglichkeitskonfigurationen
• Brandschutzkonfigurationen

Atribuir configuração de dimensionamento

As configurações de dimensionamento são organizadas, tal como as propriedades de dimensionamento, como "tipos": para cada categoria de configuração pode criar entradas com diferentes parâmetros. Depois, atribui estes tipos aos objetos de forma adequada. Tem as seguintes possibilidades:

• Nos diálogos das configurações individuais, na secção Atribuído a, introduza os números dos objetos relevantes (ver diálogo Tragfähigkeitskonfiguration bearbeiten).

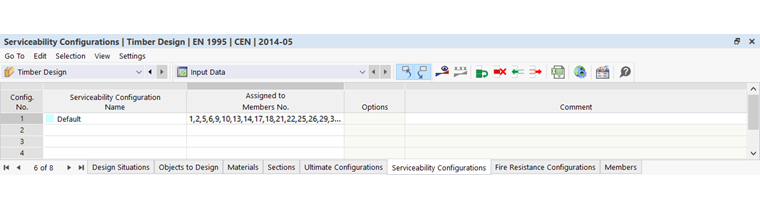

• Nas tabelas de entrada das configurações, introduza os números dos objetos (ver tabela Gebrauchstauglichkeitskonfigurationen).
• No diálogo da barra, do conjunto de barras ou da superfície, atribua a configuração no separador Configurações de dimensionamento ou defina uma nova configuração.

Atribuir Configurações de Dimensionamento

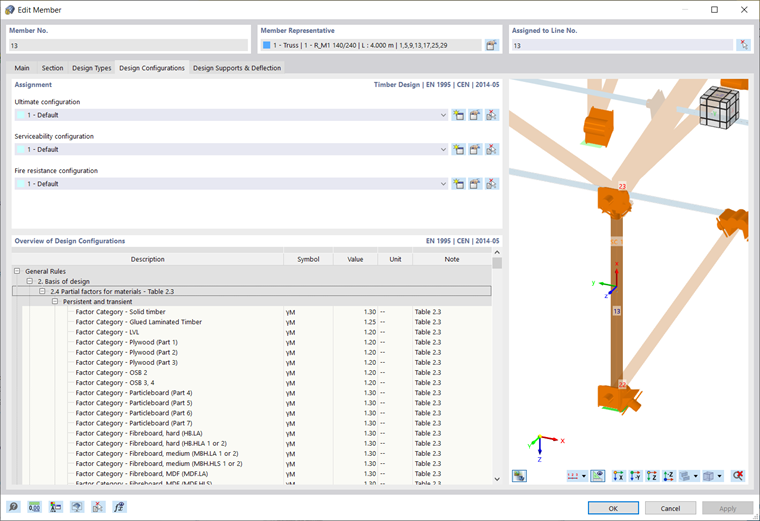

Selecione na lista uma configuração de dimensionamento já definida. O botão oferece a possibilidade de criar uma nova configuração. Com o botão pode selecionar graficamente outro objeto para assumir a sua configuração. Se pretender editar a configuração selecionada, utilize o botão .

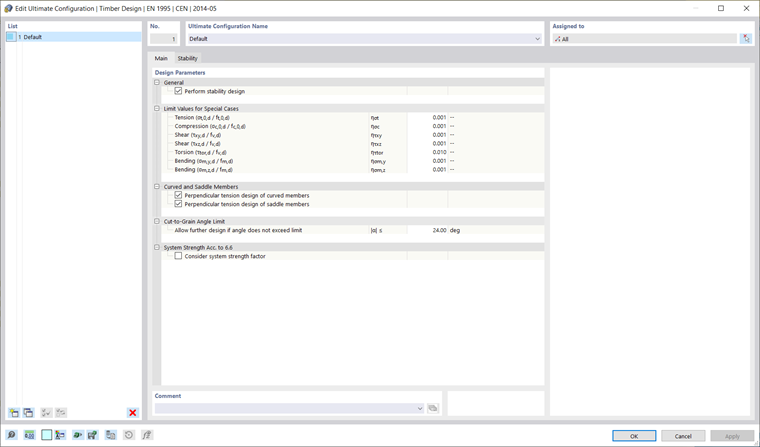

Diálogo 'Editar configuração de capacidade resistente' para dimensionamento de madeira de acordo com EN 1995

A 'lista' à esquerda mostra todas as configurações definidas no modelo para o estado limite. Com o botão pode criar uma nova configuração baseada nos valores padrão da Norm. Para copiar uma configuração existente, selecione-a e clique no botão . Com o botão pode eliminar uma configuração.

Se a um objeto não estiver atribuída nenhuma configuração para um estado limite, não são efetuadas verificações para esse estado limite. Assim, por exemplo, pode desativar facilmente a verificação de serviço para barras individuais, não atribuindo a essas barras qualquer configuração de serviço.
