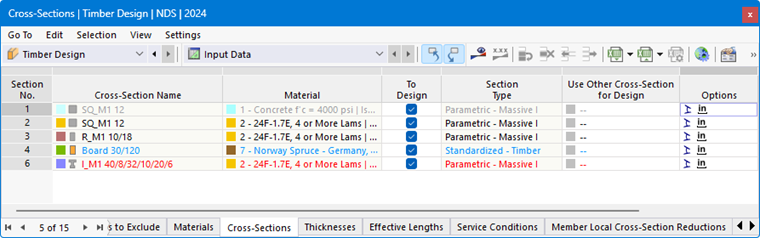

Na tabela Secções transversais da categoria 'Dimensionamento em madeira' estão listadas todas as secções transversais que você criou no modelo.
Secções transversais admissíveis
O dimensionamento em madeira de secções transversais de barras está adaptado à norma. Se uma secção transversal é admissível e também relevante para o dimensionamento, pode ser reconhecido pela cor da letra. As cores significam:
- preto: a secção transversal é adequada para o dimensionamento e é utilizada nos objetos a dimensionar
- vermelho: a secção transversal não é adequada para o dimensionamento em madeira
- azul: a secção transversal não é utilizada no modelo
- cinzento: a secção transversal não é utilizada nos objetos a dimensionar
Para o dimensionamento em madeira, consoante a norma, são admissíveis secções transversais das categorias Espessas I, os tipos
e
da categoria Normalizadas bem como
da categoria Compostas. Secções transversais do programa de valores de secção RSECTION também podem ser dimensionadas, desde que o cálculo seja efetuado com a análise por elementos finitos.
A todas as secções transversais deve ser atribuído um material do tipo Madeira.
As categorias das secções transversais individuais são indicadas na coluna da tabela 'Tipo de secção transversal'.
Os objetos com uma secção transversal inválida não são considerados no dimensionamento – mesmo que a opção 'A dimensionar' esteja ativada para essa secção transversal. Eles são automaticamente indicados na tabela Objetos a dimensionar como 'Não válido / desativado'.
Remover secção transversal do dimensionamento
No caso de uma secção transversal válida, pode excluir todos os objetos do dimensionamento desativando a caixa de seleção 'A dimensionar', aos quais a secção transversal está atribuída. Assim, esses objetos são classificados na tabela Objetos a dimensionar como 'Não válido / desativado' e não são verificados no dimensionamento.
Adaptar secção transversal
Se necessário, pode ajustar as propriedades de uma secção transversal na caixa de diálogo de edição. Para tal, faça duplo clique na linha da secção transversal ou clique no botão
na barra de ferramentas da tabela.
Na coluna da tabela 'Opções', são apresentados ícones para predefinições ou valores modificados (ver imagem Tabela 'Secções transversais'). Eles permitem uma visão rápida das secções transversais utilizadas. O ícone
, por exemplo, está associado a uma secção transversal rodada.
Utilizar outra secção transversal para o dimensionamento

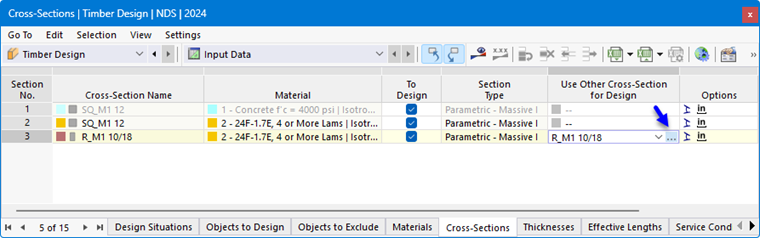

Pode utilizar para o dimensionamento uma secção transversal diferente da usada no cálculo de RFEM/RSTAB: para tal, clique na linha correspondente da coluna da tabela 'Utilizar outra secção transversal para o dimensionamento'. Através do botão
pode então importar uma secção transversal da biblioteca.
Se houver uma outra secção transversal definida na coluna, estão disponíveis mais opções no menu de contexto. Com elas, pode transferir a nova secção transversal para o RFEM ou RSTAB, para que ela também seja utilizada na análise estrutural. Da mesma forma, é possível importar novamente a secção transversal original para a tabela.
Otimizar secção transversal

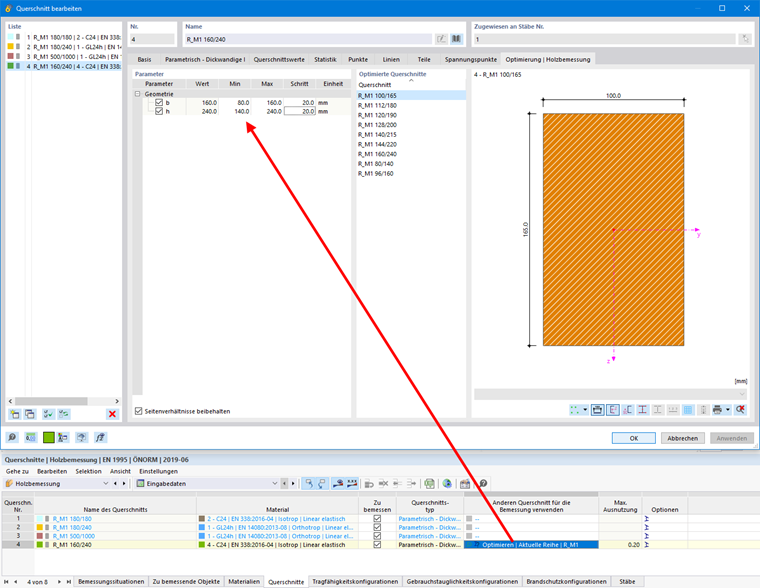

O Add-On Dimensionamento em madeira oferece a possibilidade de otimizar secções transversais padrão. Nesta otimização simplificada, o programa procura a menor secção transversal possível dentro da mesma série de secções transversais, que satisfaça todas as verificações com um critério de verificação inferior à utilização máxima permitida definida na caixa de diálogo Configurações globais.

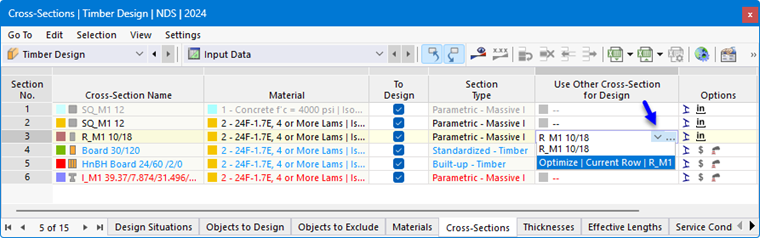

Para otimizar uma secção transversal, clique na célula correspondente da coluna da tabela 'Utilizar outra secção transversal para o dimensionamento'. Na lista, selecione então a opção Otimizar.

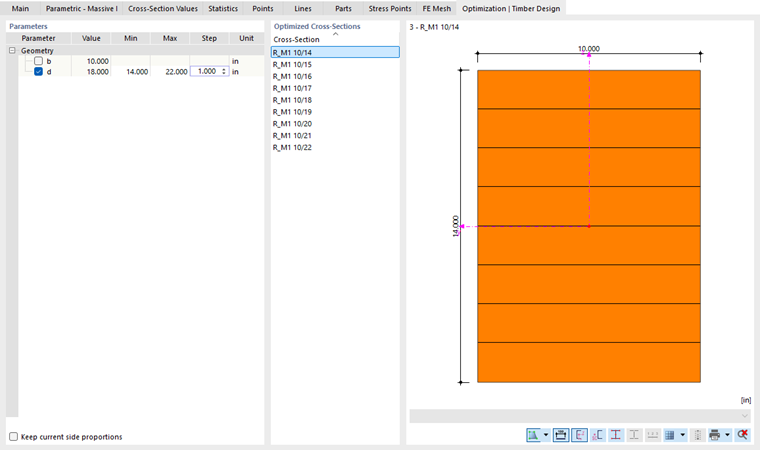

A caixa de diálogo de edição da secção transversal é apresentada. No separador 'Otimização | Dimensionamento em madeira', pode definir os parâmetros para a otimização.
Na coluna 'Geometria', assinale o(s) parâmetro(s) que deve(m) ser alterado(s). Nas colunas 'Mín' e 'Máx', pode então introduzir os limites inferior e superior do parâmetro. O 'Passo' controla o intervalo em que as dimensões do parâmetro variam durante o processo de otimização. Se pretender manter as relações dimensionais, assinale a caixa de seleção correspondente e introduza os parâmetros para a otimização das dimensões exteriores.
Para a otimização da secção transversal, aplicam-se as mesmas condições que ao utilizar outra secção transversal (ver acima). As verificações são efetuadas para todas as variantes da secção transversal com os esforços internos da análise estrutural. Em seguida, a variante ótima é apresentada na coluna da tabela. Os efeitos da secção transversal alterada nas rigidezes e nos esforços internos no modelo RFEM/RSTAB não são considerados. Utilize, portanto, as opções do menu de contexto para transferir as secções transversais otimizadas para o modelo (ver imagem Menu de contexto ao utilizar outra secção transversal).
Uma otimização estrutural abrangente é possível com o Add-On Otimização do modelo.
