Resultados Adicionais de Barra

A categoria do Navegador Resultados adicionais de barra permite representar graficamente os modos próprios das barras e conjuntos de barras. Os modos próprios não são exibidos nas tabelas.

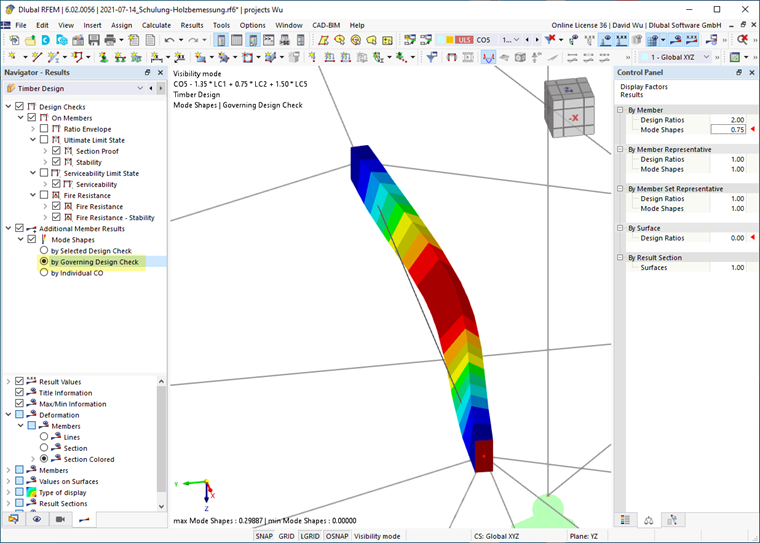

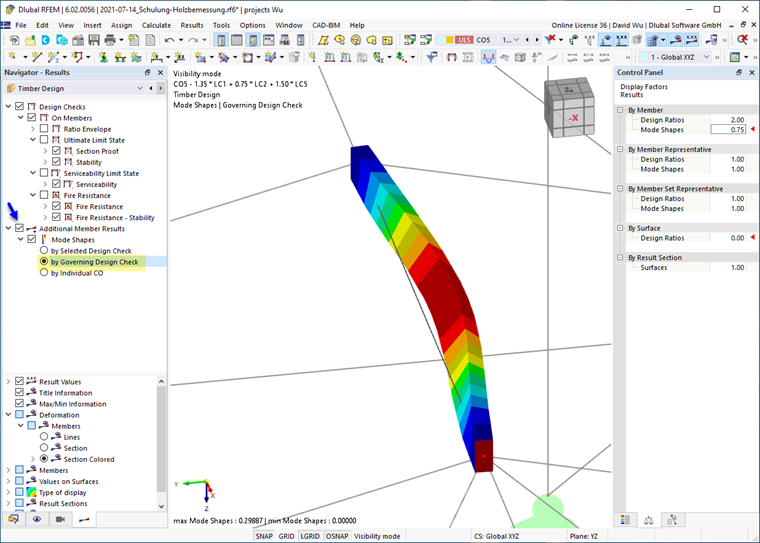

Exibição do modo próprio no dimensionamento de madeira

Modos próprios

Se o método de valores próprios for utilizado como o Tipo de determinação do momento crítico ideal de bifurcação para determinar o momento crítico M_cr ou o fator de carga crítico α_crit para a verificação de encurvadura por flexão-torção, o modo próprio correspondente também está disponível graficamente como resultado.

Os modos próprios podem ser representados com base em diferentes critérios:

• Por verificação selecionada

O modo próprio é exibido especificamente para a verificação selecionada na tabela de resultados. A verificação refere-se neste caso sempre a uma barra ou a um conjunto de barras. Na janela de trabalho é representado o modo próprio deste objeto para a situação de carga utilizada na verificação específica. Esta opção é adequada para a verificação direcionada de uma determinada verificação.

• Por verificação determinante

Para todos os objetos são exibidos os modos próprios que são respetivamente determinantes para a verificação de estabilidade. No gráfico, são assim representados vários modos próprios lado a lado, embora estes possam ocorrer independentemente uns dos outros ou basear-se em diferentes situações de carga. Esta opção é particularmente adequada em conjunto com Visibilidades para a documentação dos resultados, quando são representados os modos próprios dos objetos visíveis.

• Por CC individual

Para todos os objetos são exibidos os modos próprios que são válidos para uma determinada combinação de cargas – independentemente de esta CC ser determinante para a verificação. Defina a combinação de cargas através da lista de cargas na barra de ferramentas. Esta opção é adequada para o controlo de plausibilidade das condições de fronteira e apoios de nó definidos.

Escala dos modos próprios

Na secção inferior do navegador, pode selecionar como os valores numéricos adimensionais dos modos próprios devem ser escalados para o comprimento de referência 1. Este método também é designado por "normalização".

• |u| = 1

O valor do vetor do modo próprio é escalado para 1. A deslocação total máxima |u| é considerada.

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

Esta abordagem considera o vetor próprio completo, incluindo as componentes de rotação. O máximo é procurado como referência e esta componente é então definida como 1.
