Painéis de corte de barra

O painel de corte é considerado para a determinação do momento elástico crítico ou do fator de carga crítica para uma encurvadura por flexão-torção, se isso for determinado pelo solucionador de valores próprios interno. Aplica-se uma mola de translação constante sobre toda a barra ou conjunto de barras.

Assim, é possível considerar a rigidez ao corte de um contraventamento de reforço ou de uma chapa de cobertura para a encurvadura por flexão-torção das barras em treliça.

Tipo de definição

Estão disponíveis vários tipos de painéis de corte para seleção na lista:

• Chapa trapezoidal
• Contraventamento
• Chapas perfiladas e contraventamento
• {%>

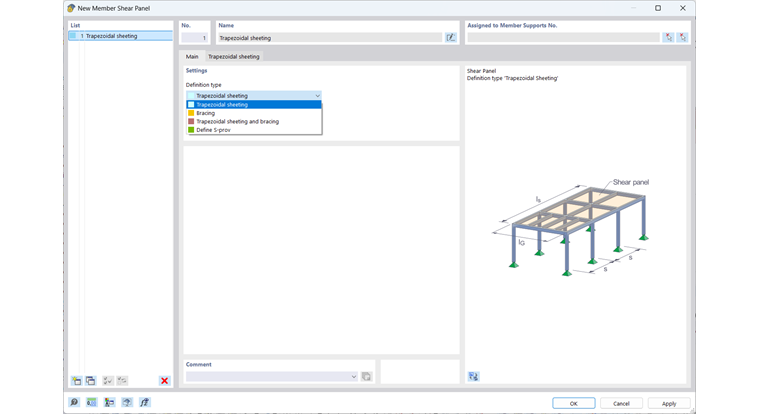

01 diálogo "Campo de barra", separador "Base"

Definir S-exist

Atualmente, ainda é necessário calcular manualmente a rigidez do painel de corte. Um exemplo pode ser encontrado neste artigo técnico:

• Encurvadura por flexão-torção em estruturas de madeira. | Exemplos 2]

Para isso, são necessárias as seguintes informações:

• Rigidez do painel de corte
• Comprimento da viga

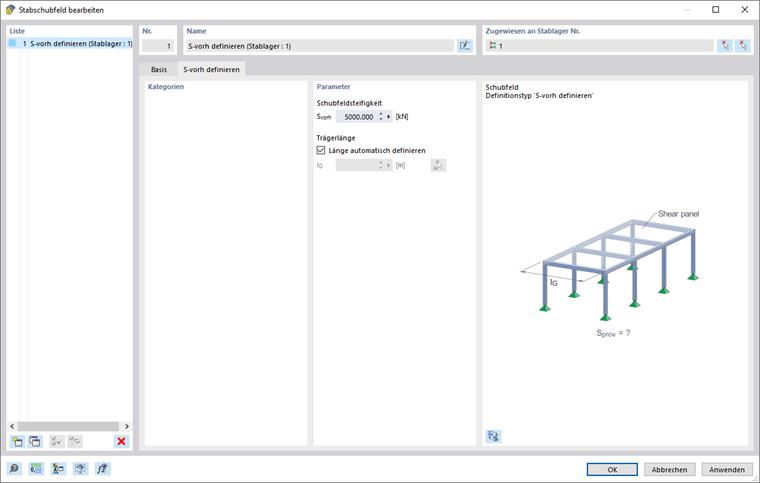

02 Caixa de diálogo 'Subcampo barra', separador 'Definir existente S'

Baseado na fundação elástica da barra, a resistência do painel de corte pode ser convertida da seguinte forma:

O comprimento da viga é adotado automaticamente a partir da barra ou do conjunto de barras. Desative a caixa de seleção "Definir comprimento automaticamente" se pretende especificar o comprimento da viga manualmente.

Atribuição a barra ou conjunto de barras

Os painéis de corte de barra podem ser atribuídos a {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoios de barra]]. Pode atribuir painéis de corte de barra a um ou mais {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoios de barra]] utilizando a caixa de diálogo de edição do {%}#/en-US/downloads-and-info/documents/online-manuals/rfem-6/000053support]]. Para fazer isso, selecione a rigidez fictícia "Painel de corte em y" ou "Painel de corte em z" na lista "Não linearidade/rigidezes fictícias" do separador "Geral".

03 Caixa de diálogo "Novo apoio de barra", separador "Geral"

No separador "Painel de corte – y" ou "Painel de corte – z", pode atribuir o painel de corte que pretende.

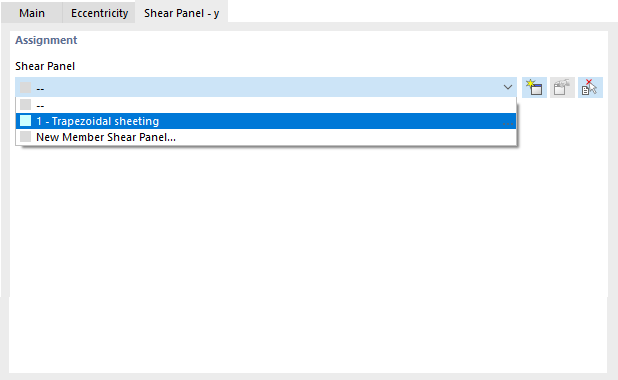

04 Caixa de diálogo "Novo apoio de barra", separador "Painel de corte - y"

Também pode atribuir graficamente o painel de corte de barra a um {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoio de barra]] na caixa de diálogo de edição de o painel de corte de barra através do clique com editar. No entanto, o painel de corte tem de estar já atribuído ao {%>

06 Caixa de diálogo "Novo painel de corte de barra", Atribuir apoio de barra

Os {%>barras ou às os conjuntos de barras de nível superior. Atribuir o {%>

Posição do painel de corte na secção

Pode especificar a posição do painel de corte na secção no separador "Excentricidade" da tabela {%>

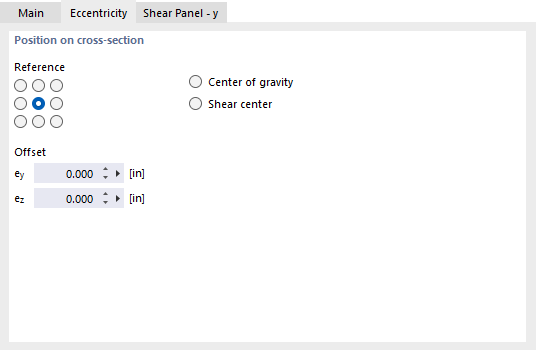

07 Caixa de diálogo "Novo apoio de barra", separador "Excentricidade"

Nove caixas de selecção na "Referência" simbolizam posições distintas na secção. O ponto no meio representa o centro de gravidade e os oito pontos de borda representam as interseções dos eixos da barra y e z com as linhas de borda de um retângulo circunscrito à secção.

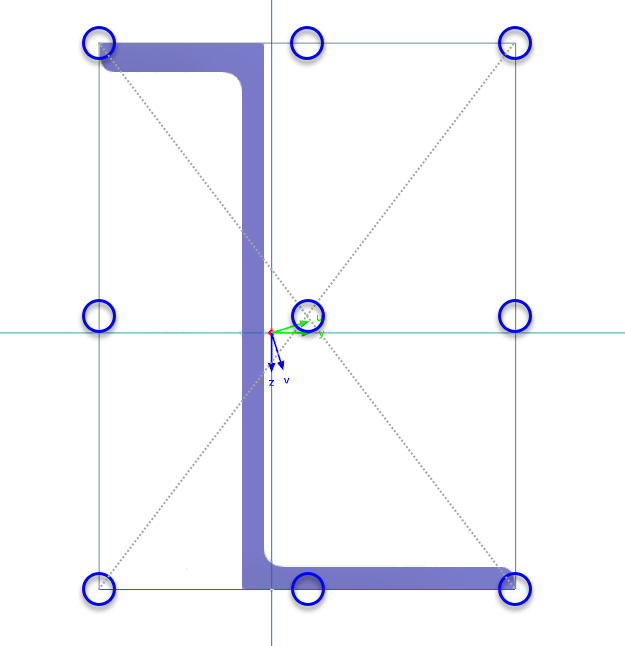

08 Pontos de referência para excentricidade de carga na secção assimétrica

Além das nove caixas de selecção, também pode utilizar o centro de gravidade e o centro de corte como ponto de referência.

Pode definir o "desvio" manualmente nas caixas de texto abaixo. As distâncias referem-se aos eixos locais da barra y e z.

O painel de corte é posicionado utilizando o desvio da distância definida a partir do ponto de referência selecionado na secção.
