As situações de dimensionamento do modelo RFEM/RSTAB controlam quais regras de combinação são aplicadas ao gerar as combinações de ações e de resultados para os estados-limite da norma. Combinações criadas manualmente também podem ser atribuídas a determinados estados-limite (ver o capítulo Bemessungssituationen do manual do RFEM).

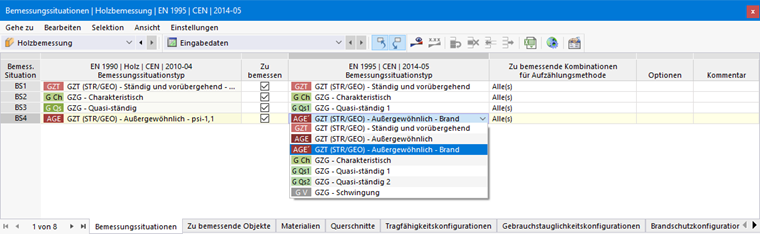

Na tabela 'Situações de dimensionamento' para o dimensionamento de madeira, estão listadas todas as situações de dimensionamento definidas no modelo. Aqui, você pode decidir se e como uma determinada situação de dimensionamento deve ser considerada no dimensionamento em madeira.
Selecionar combinações de dimensionamento para o dimensionamento em madeira

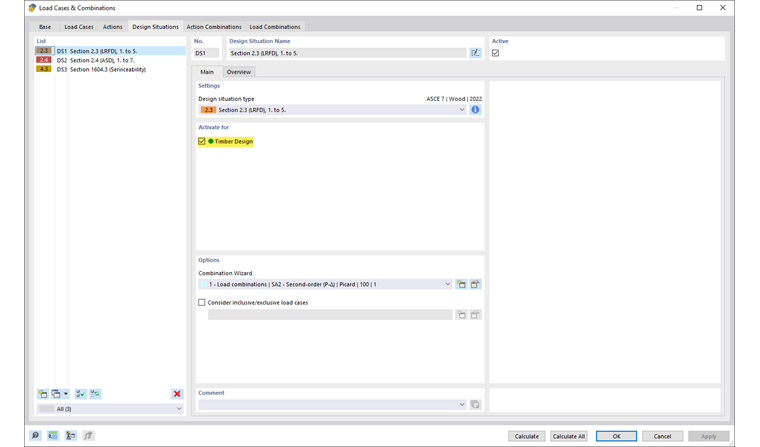

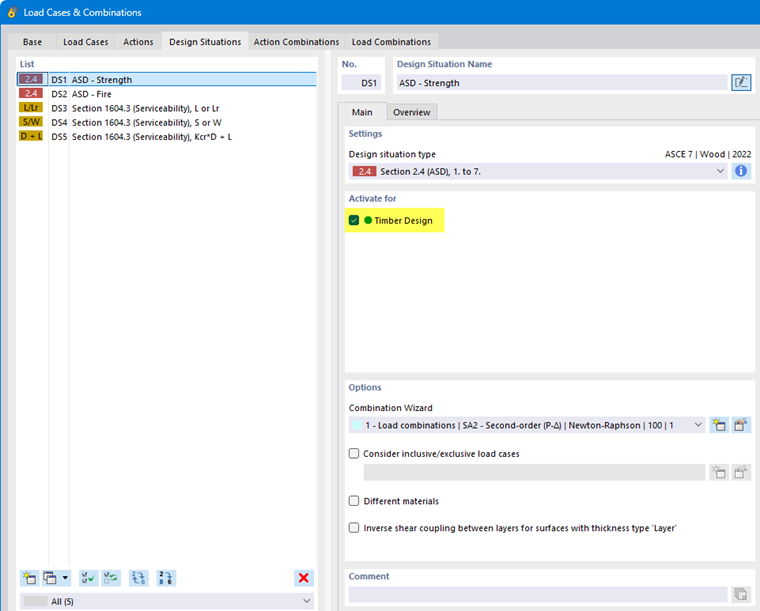

A caixa de seleção 'A dimensionar' está ativada por padrão. Assim, todas as situações de dimensionamento são verificadas no dimensionamento em madeira. Se não for efetuado dimensionamento de madeira para uma situação de dimensionamento, desative a caixa de seleção. Essa situação de dimensionamento, então, não será considerada nos verificações. Essa seleção é sincronizada com as definições na caixa de diálogo 'Casos de carga e combinações'.

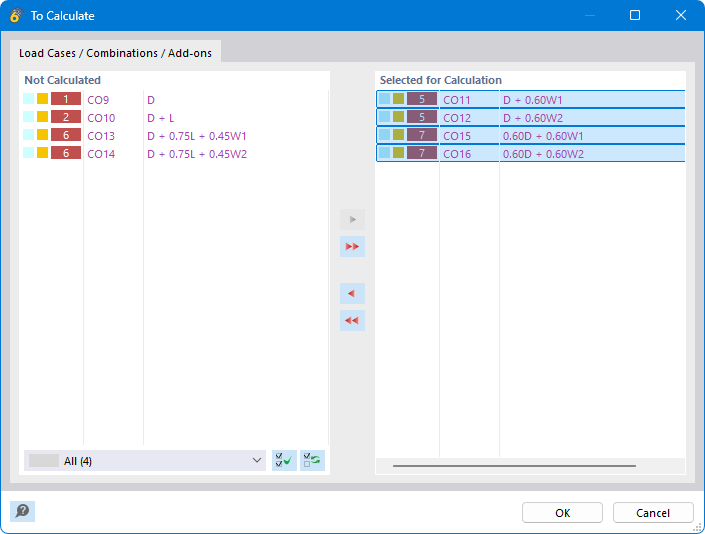

Por padrão, todas as combinações de uma situação de dimensionamento ativada para o dimensionamento são consideradas. No entanto, na coluna da tabela 'Combinações a dimensionar para o método de enumeração', também é possível definir combinações específicas da situação de dimensionamento: clique no botão
, que fica disponível com um clique na célula, e selecione então as combinações relevantes na caixa de diálogo.
Atribuir situações de dimensionamento

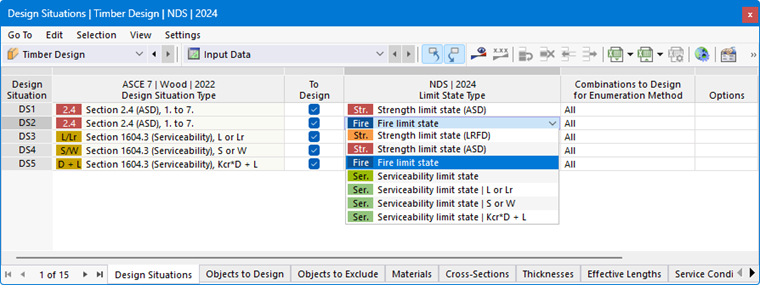

As situações de dimensionamento foram formadas com base na norma especificada por você para a classificação dos casos de carga (ver o capítulo Normen I do manual do RFEM). É possível que o tipo da situação de dimensionamento seja diferente do tipo para o dimensionamento. Em regra, porém, os tipos são categorizados automaticamente, de modo que uma combinação de ELS-LC também seja atribuída ao tipo 'Estado limite de serviço' para o dimensionamento. Na coluna da tabela 'Tipo de situação de dimensionamento', você pode verificar essa atribuição e, se necessário, corrigi-la.
As verificações executadas no Add-On dependem do tipo de situação de dimensionamento. Se, por exemplo, nenhuma situação de dimensionamento apresentar um tipo de estado limite de serviço, então também não serão realizadas verificações de estado limite de serviço, mas apenas verificações de estado limite último. Para cada situação de dimensionamento, são efetuadas apenas as verificações correspondentes ao tipo de situação de dimensionamento.
Você também pode ativar para o dimensionamento várias situações de dimensionamento do mesmo tipo, como, por exemplo, duas situações de dimensionamento para verificações de estado limite último. O Add-On então realiza as verificações de estado limite último para as combinações selecionadas de ambas as situações de dimensionamento.
Utilizar outro material para o dimensionamento

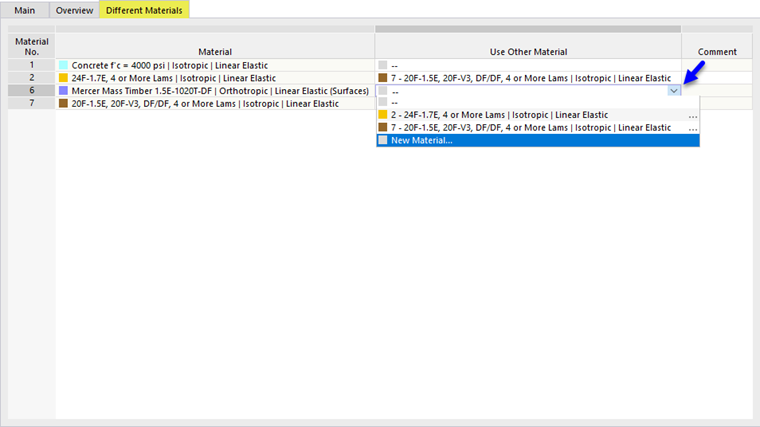

A opção 'Materiais diferentes' na caixa de diálogo Casos de carga e combinações oferece a possibilidade de alterar materiais para as verificações de uma situação de dimensionamento. Ao marcar a caixa de seleção, você pode definir as alternativas em uma nova guia.
Dessa forma, você pode utilizar parâmetros de material diferentes para a análise estrutural e para o dimensionamento.
