Este manual descreve o Add-On Dimensionamento de madeira para os programas RFEM 6 e RSTAB 9. Como a entrada e as funções do Add-On são idênticas em ambos os programas, a descrição é feita com base no RFEM. As explicações para barras também se aplicam ao RSTAB.
Ativar Add-On

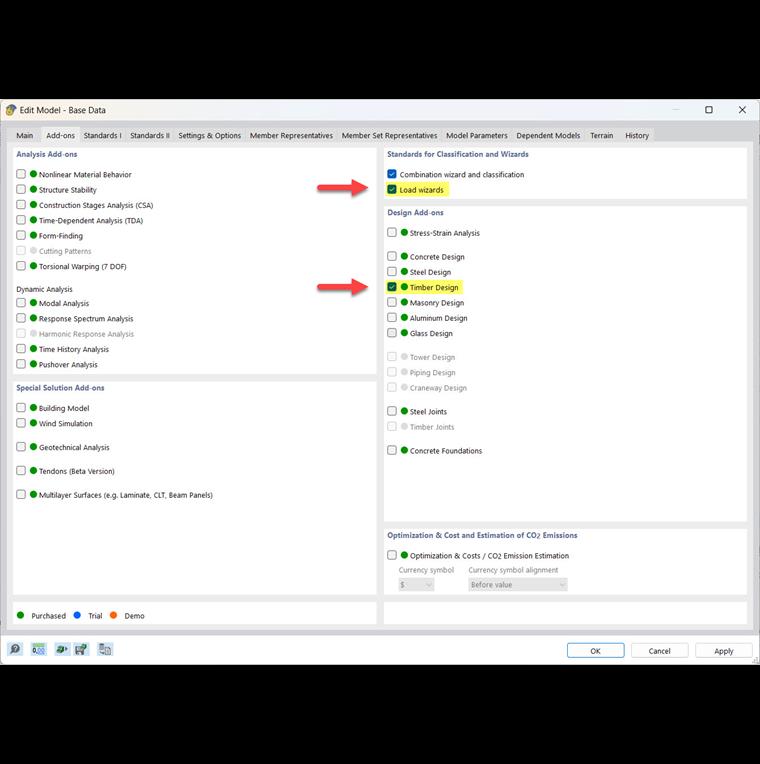

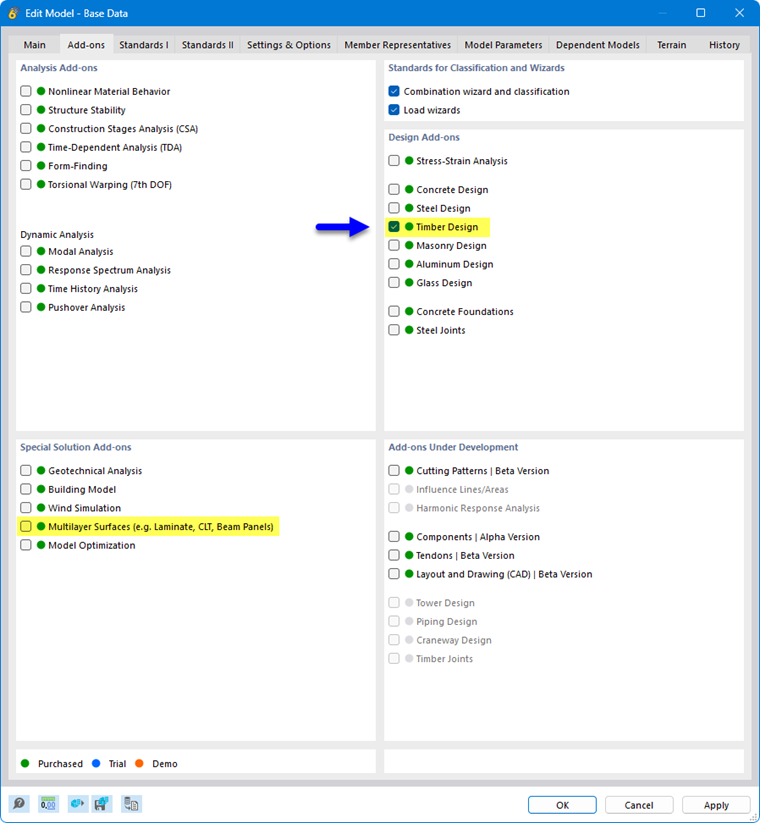

Você pode ativar ou desativar o uso do Add-On de dimensionamento na guia Add-Ons das Informações básicas do modelo.
Um ponto verde antes da designação do Add-On significa que você possui uma licença. Um ponto laranja ou azul indica que você só pode usar o Add-On como versão demo ou de teste e que o escopo de funções é limitado.
Definir norma

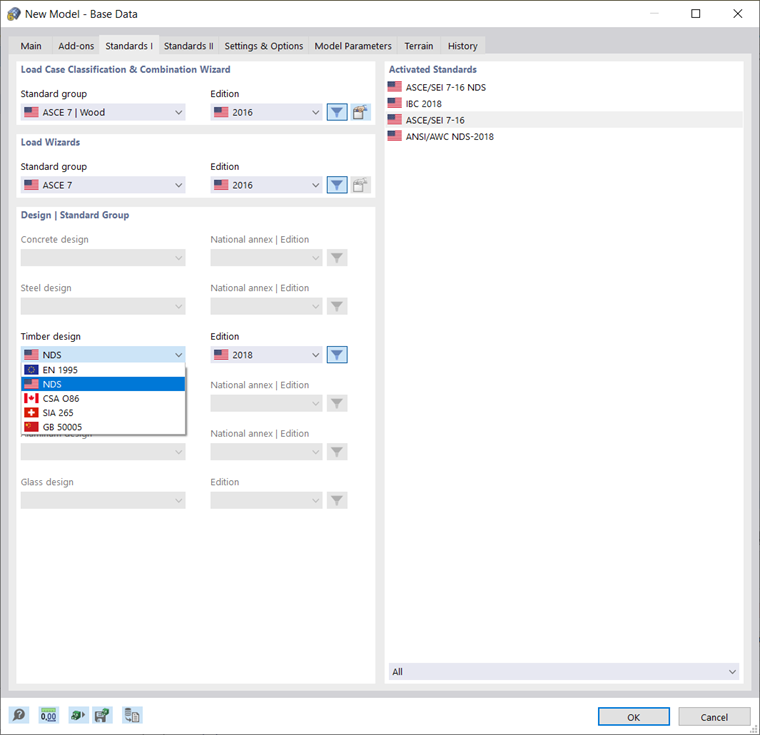

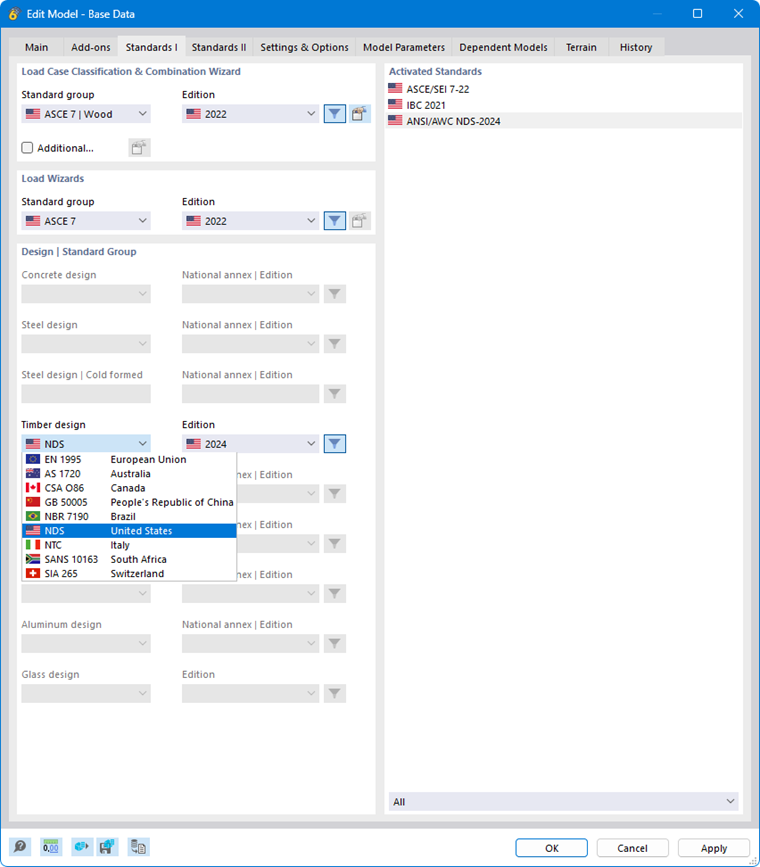

Na guia Normas I das informações básicas do modelo, você pode selecionar a norma e o Anexo Nacional ou a edição que devem ser usados para o dimensionamento de madeira (veja também o capítulo Normas I do manual do RFEM). As caixas de diálogo de entrada do dimensionamento de madeira são adaptadas automaticamente a esta norma.
Você pode consultar as normas de dimensionamento atualmente disponíveis e um resumo do escopo de funções na Descrição do produto Dimensionamento de madeira.
A lista a seguir fornece uma visão geral de quais elementos podem ser dimensionados atualmente para cada norma.
| Norma | Barras | Superfícies | CLT | Materiais de madeira | Parede espessa I | Parede espessa II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abreviação | Descrição |
|---|---|
| XX | Dimensionamento a frio e dimensionamento a quente (dimensionamento a frio em barras para todos os tipos de seção permitidos; dimensionamento a quente em barras apenas para seções retangulares e circulares) |
| XX* | Dimensionamento a frio; dimensionamento a quente atualmente apenas para superfícies |
| X | Apenas dimensionamento a frio |
Normas para dimensionamento de madeira e coeficiente de fluência

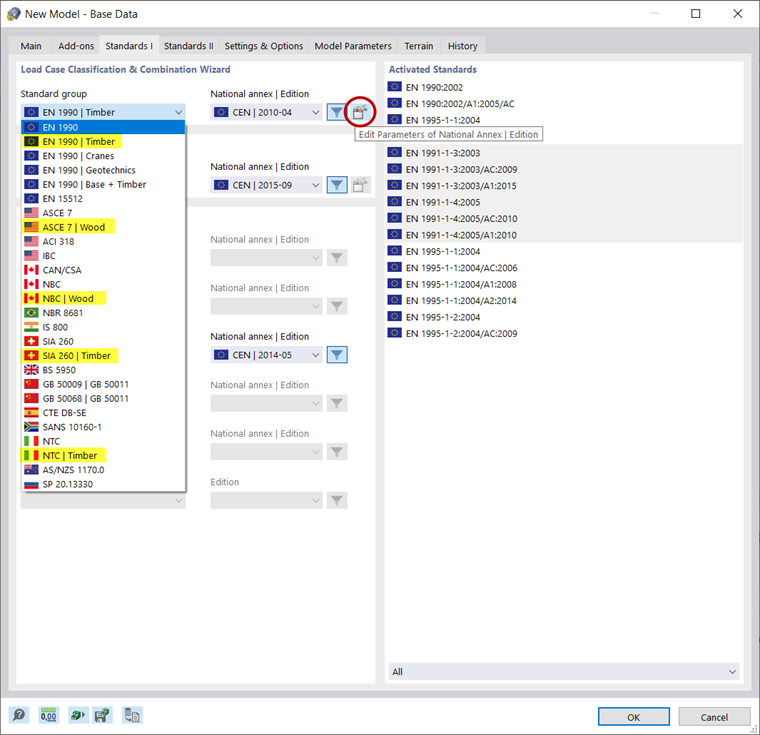

Para o dimensionamento de madeira, é importante definir a grupo de norma adequado na seção 'Assistente de classificação e combinação de casos de carga': selecione sempre a variante com o complemento Madeira, para que as verificações de estado limite de utilização sejam realizadas corretamente. Caso contrário, será exibida uma mensagem de erro.

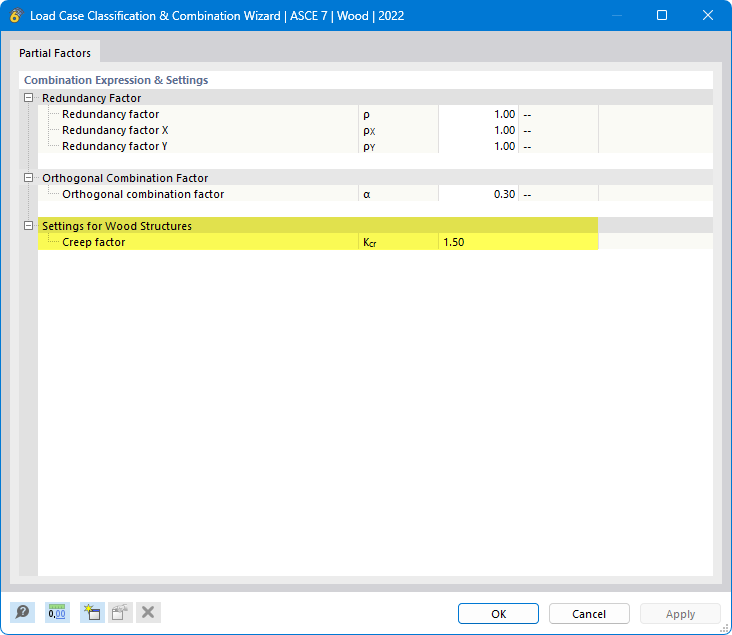

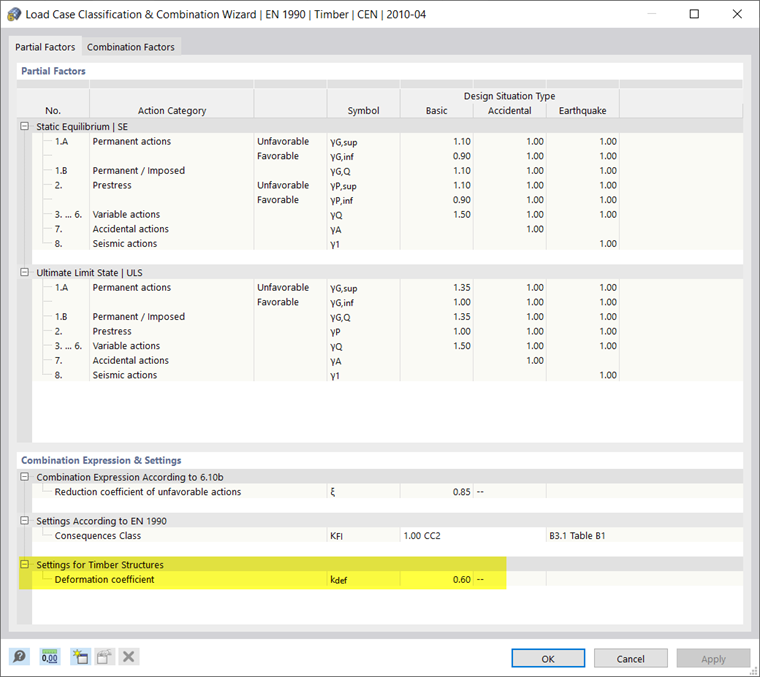

Você pode ajustar o coeficiente de fluência (kdef, Kcr, Kcreep ou φ) para as verificações de estado limite de utilização nas propriedades do Anexo Nacional ou da edição. Esta caixa de diálogo pode ser acessada com o botão
(marcado na imagem acima).
Interface do programa

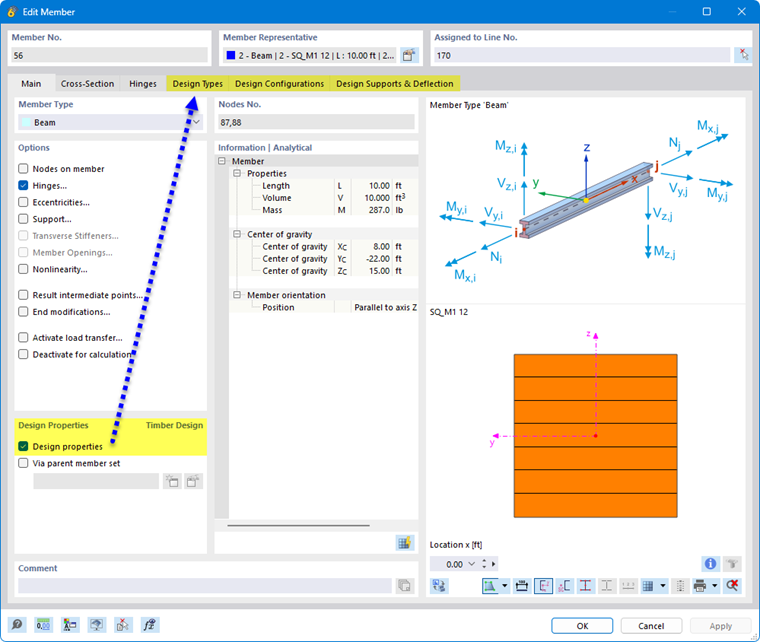

Quando você ativa o Add-On de dimensionamento e define a norma, a interface do programa é ampliada com novas entradas no navegador, nas tabelas e nas caixas de diálogo. Assim, os parâmetros do dimensionamento de madeira ficam totalmente integrados ao programa. Dessa forma, as propriedades de dimensionamento são liberadas para todas as barras, conjuntos de barras e superfícies que utilizam um material do tipo madeira.
