Reduções locais de secções de barras

Reduções locais de secção transversal de barras permitem considerar enfraquecimentos da secção na forma de entalhes nos verificações.

Importante

As reduções da secção transversal da barra só têm influência do lado do dimensionamento. Na rigidez da barra ou para o peso próprio, elas não são consideradas.

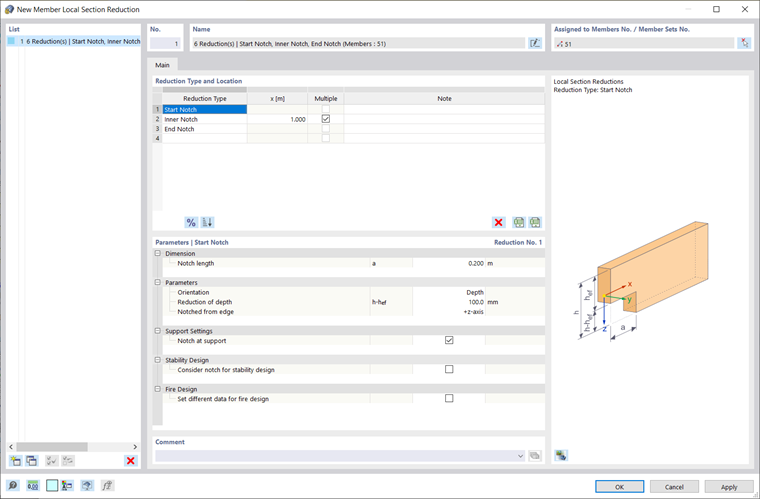

Tipo e posição da redução

As reduções podem ser definidas para diferentes posições ao longo da barra ou do conjunto de barras. Defina o número adequado de linhas, selecionando na lista os respetivos tipos de entalhe:

  • Entalhe inicial
  • Entalhe intermédio
  • Entalhe final

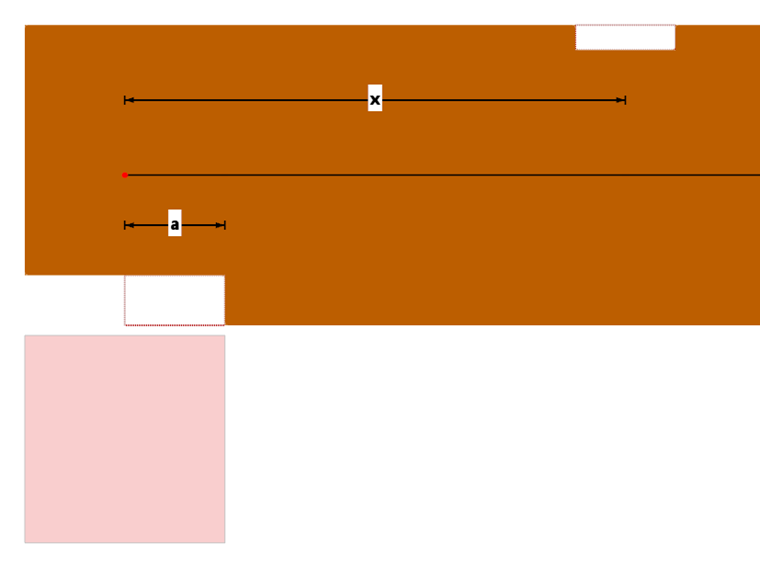

Em seguida, introduza a posição x na barra ou no conjunto de barras. Trata-se da distância entre o nó inicial e o centro da redução (ver figura Posição x e comprimento a do entalhe). Pode introduzir a distância como valor absoluto ou relativo: Com o botão Entrada relativa/absoluta alterna entre as duas possibilidades de introdução.

Se os entalhes intermédios estiverem dispostos em intervalos regulares e com comprimentos de entalhe iguais, assinale a opção 'Múltiplo'. O número de entalhes e o espaçamento entre os enfraquecimentos podem então ser definidos na secção Parâmetros.

O botão Agrupar oferece a possibilidade de ordenar os parâmetros de dimensionamento definidos na tabela por posição x, em ordem ascendente.

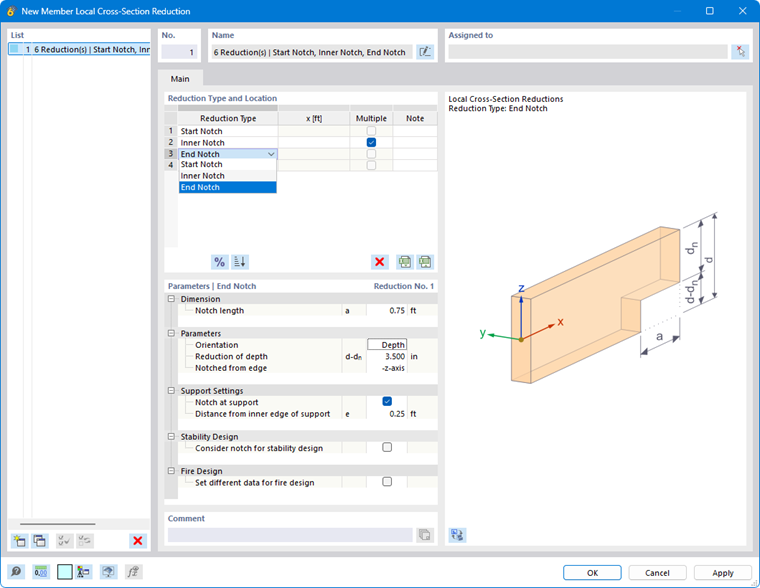

Parâmetros

Na secção inferior, defina a geometria e a posição do entalhe selecionado. Para a definição múltipla de um entalhe intermédio, introduza o número e o espaçamento (distância regular) dos entalhes. Também aqui pode introduzir o espaçamento como valor absoluto ou relativo.

Importante

A posição x e o comprimento do entalhe referem-se sempre ao sistema estático, ou seja, ao nó inicial ou final da barra e não à viga real.

Se a redução da secção transversal da barra for simultaneamente um entalhe num apoio, pode ativar a opção Entalhe no apoio (não para entalhes intermédios). Assim, para a verificação ao esforço transverso na secção reduzida, é considerada uma resistência ao corte reduzida, dependente da geometria do entalhe como enfraquecimento da secção.

A caixa de seleção Considerar entalhe para verificação de estabilidade oferece a possibilidade de considerar o enfraquecimento da secção no cálculo da esbeltez para a verificação de estabilidade. Isto é recomendável, por exemplo, para pilares com reduções da secção transversal da barra no terço médio.

Se o entalhe estiver total ou parcialmente protegido em situação de incêndio, assinale a caixa de seleção Definir outros dados para verificação de proteção contra incêndio. Pode então definir uma exposição ao fogo diferente da restante barra, desativando as caixas de seleção das faces protegidas.

Representação gráfica

Se tiver atribuído a redução da secção transversal da barra a uma barra ou a um conjunto de barras, pode verificar os parâmetros graficamente. Para tal, tem duas possibilidades.

Gráfico na janela de diálogo

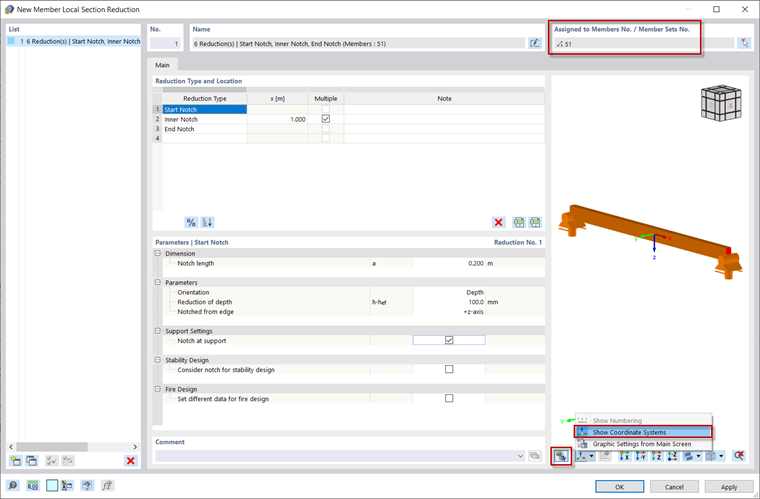

Com o botão Vista do modelo no gráfico da caixa de diálogo, pode apresentar um excerto do modelo no qual são representados os enfraquecimentos e apoios dos objetos. Para controlar a posição do entalhe ou o início e o fim da barra, ative o sistema de eixos local da barra.

Janela de trabalho RFEM/RSTAB

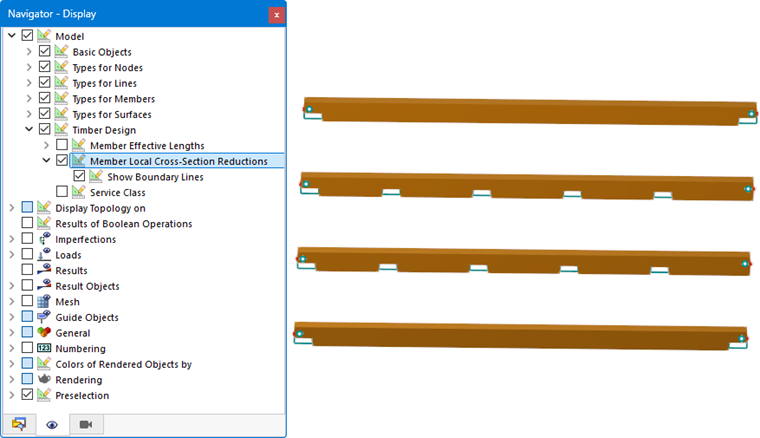

No Navegador - Representação Navegador - Mostrar , pode ativar a representação gráfica de Reduções locais de secção transversal de barras, incluindo linhas de limite, na categoria ModeloDimensionamento em madeira. Em todas as barras e conjuntos de barras com reduções da secção transversal são representados no modelo os entalhes nas respetivas posições.
