Os diagramas resultantes na secção transversal representam os resultados nos pontos de tensão da secção transversal. Para abrir esta visualização, clique no botão
. Está disponível nas tabelas de resultados da categoria 'Dimensionamento de madeira' para objetos de barra, mas não para superfícies.

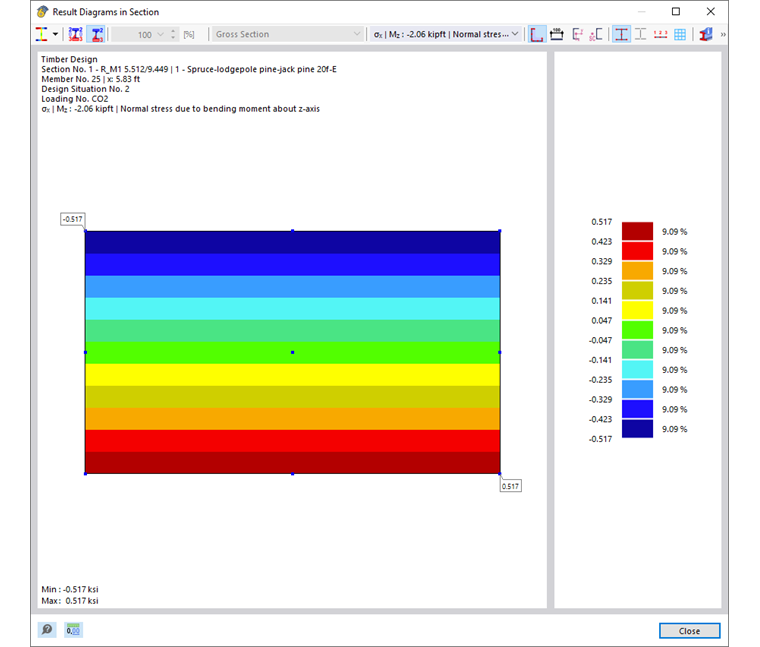

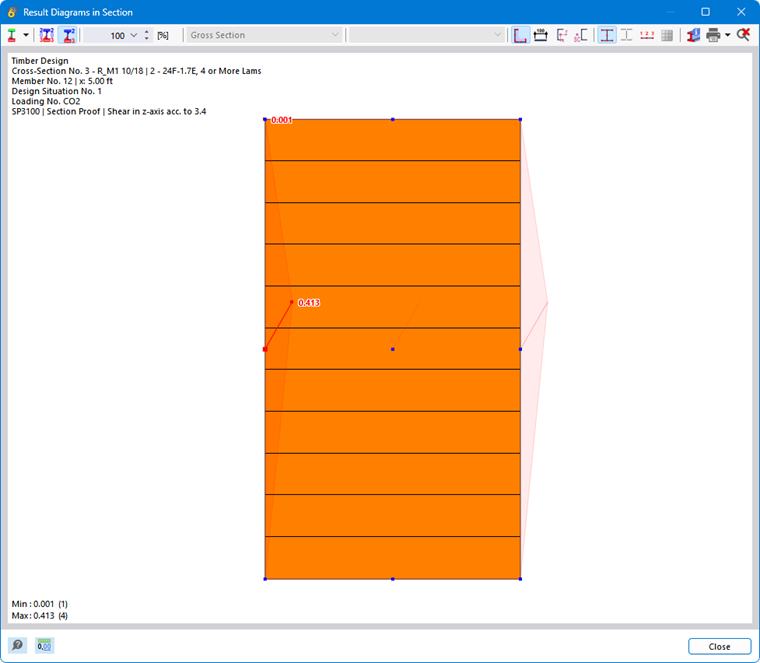

É apresentada a janela 'Diagramas resultantes na secção transversal'. O gráfico mostra o estado de tensão que existe para o resultado da linha atual da tabela.
Pode controlar o gráfico com o rato como habitualmente, por exemplo, aplicar zoom. As funções estão descritas no capítulo Controlo do gráfico do manual do RFEM.
A visualização dos resultados também pode ser ajustada com os botões na barra de ferramentas. Têm as seguintes funções:
| Botão | Função |
|---|---|
|
Botão de lista com opção de seleção para Tipos de resultados |
|
Mostra e oculta os valores nos pontos de tensão |
|
Mostra apenas os valores extremos de resultados positivos e negativos |
|
Permite dimensionar os diagramas resultantes através de um fator em [%] |
|
Mostra e oculta o contorno da secção transversal |
|
Mostra e oculta as cotas |
|
Mostra e oculta o sistema de eixos |
|
Mostra e oculta o centro de corte |
|
Mostra e oculta os pontos de tensão |
|
Mostra e oculta a numeração dos pontos de tensão |
|
Mostra e oculta a malha de EF |
|
Abre a janela 'Informações sobre a secção transversal' |
|
Permite imprimir a visualização atual |
|
Restaura a vista geral dos diagramas resultantes |

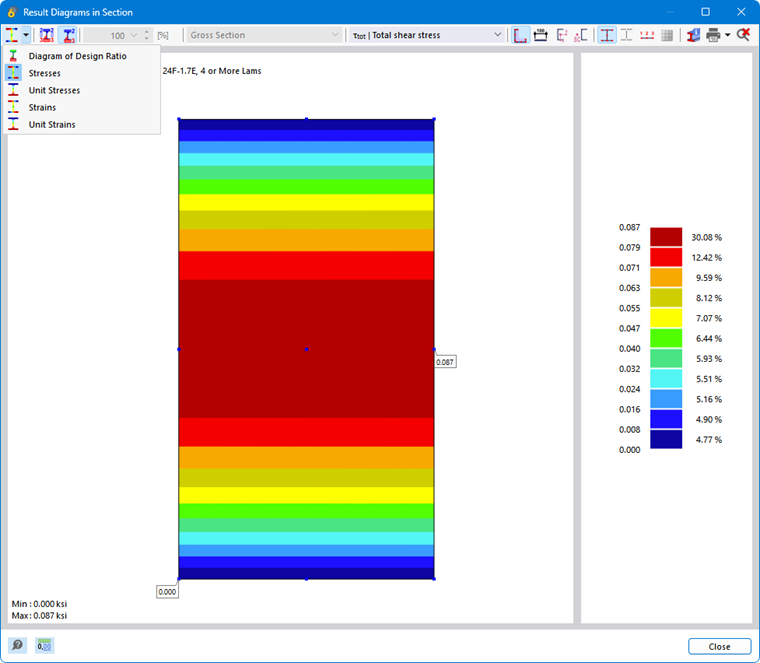

Tipos de resultados
Através do botão de lista
pode selecionar quais os resultados que pretende visualizar na secção transversal. Dependendo da verificação, estão disponíveis as seguintes opções:
- Diagrama de utilização
- Tensões
- Tensões unitárias
- Deformações
- Deformações unitárias
Dependendo da solicitação existente, pode visualizar diferentes resultados na secção transversal. Utilize para isso as opções de seleção na barra de menus.

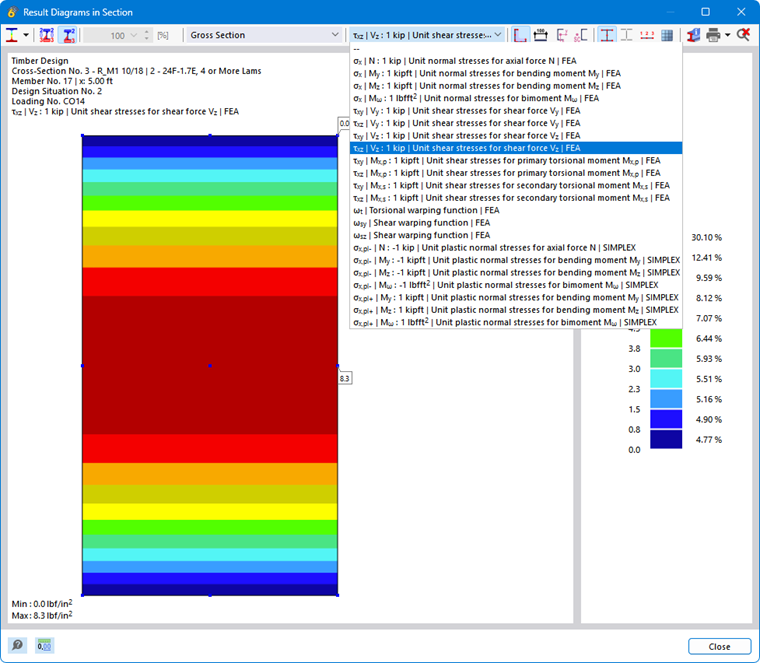

Nas tensões unitárias, a designação FEM significa um resultado de uma análise de elementos finitos, Simplex para um cálculo de secção transversal de acordo com o método Simplex. Os resultados são representados como gradientes de cor diretamente na secção transversal.

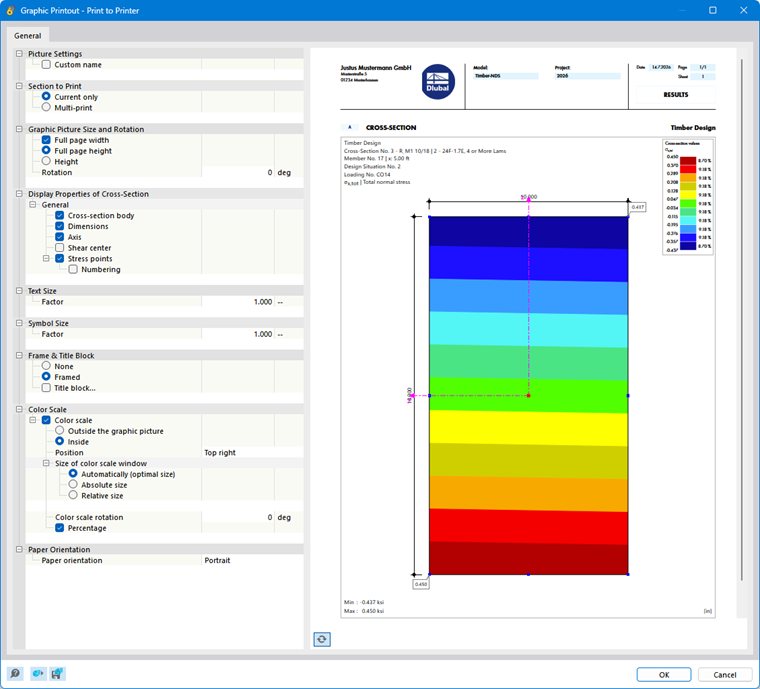

Impressão do gráfico
Com as opções do botão de lista
, pode imprimir o gráfico atual diretamente, guardá-lo como PDF ou enviá-lo para o relatório de impressão. Os detalhes a visualizar também podem ser definidos na antevisão de impressão.
