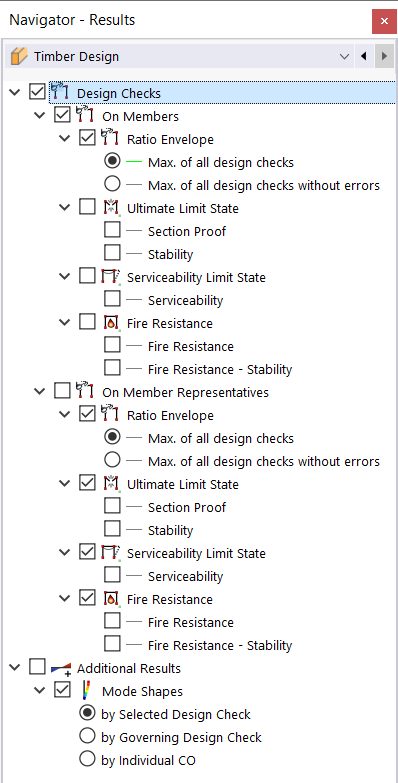

Na categoria Verificação do Navegador, pode definir quais as verificações a apresentar com as respetivas utilizações nos objetos dimensionados. É possível apresentar a envolvente de todos os tipos de dimensionamento ou as utilizações separadas por estado limite e tipo de dimensionamento.

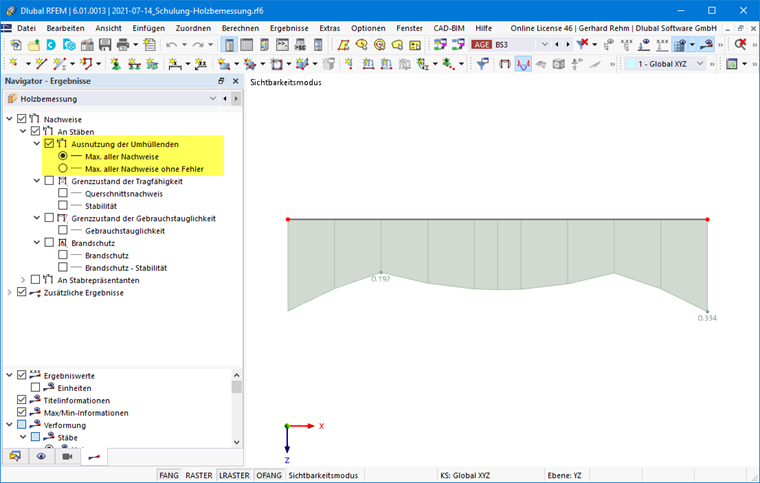

Utilização da envolvente
Em cada ponto do objeto dimensionado, são apresentadas as utilizações máximas de todas as verificações. Uma vez que todos os tipos de dimensionamento e estados limites são agrupados, os diagramas resultantes geralmente não são contínuos.
A envolvente é adequada para obter e documentar rapidamente uma visão geral da utilização dos diferentes objetos. Os erros na representação das verificações podem ser ignorados se for apresentada a totalidade das verificações válidas. Para tal, também pode utilizar a opção 'Máx. de todas as verificações sem erros'.
Se apenas determinadas verificações devem ser consideradas para a envolvente, ative a opção 'Máx. de todas as verificações selecionadas'. Pode então selecionar os tipos de dimensionamento relevantes.

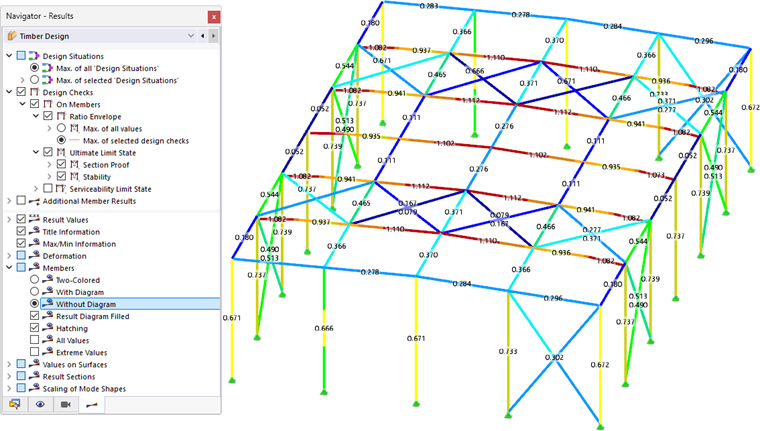

Para uma visão geral das áreas críticas numa estrutura de pórtico, recomenda-se o tipo de representação gráfica Sem diagrama. As utilizações são representadas por linhas coloridas de acordo com a escala de cores no Painel de controlo. Esta opção pode ser utilizada quando é apresentada a envolvente ou um único tipo de resultado.
Utilização por estados limites e tipo de dimensionamento
Os resultados podem ser apresentados especificamente para cada estado limite (Capacidade de carga, Estado limite de utilização, Proteção contra incêndio) com os respetivos tipos de dimensionamento (Verificação de secção transversal, Estabilidade, etc.).
Para Barras, é apresentada em cada ponto a utilização máxima dos resultados para os tipos de dimensionamento selecionados. Com esta opção, pode verificar qual o tipo de dimensionamento que é determinante num determinado ponto.
Os resultados selecionados são apresentados simultaneamente no modelo (ver também figura Apresentar vários tipos de resultado). No Painel de controlo, pode consultar as cores dos tipos de dimensionamento e ajustá-las, se necessário (ver capítulo Painel de controlo do manual do RFEM).

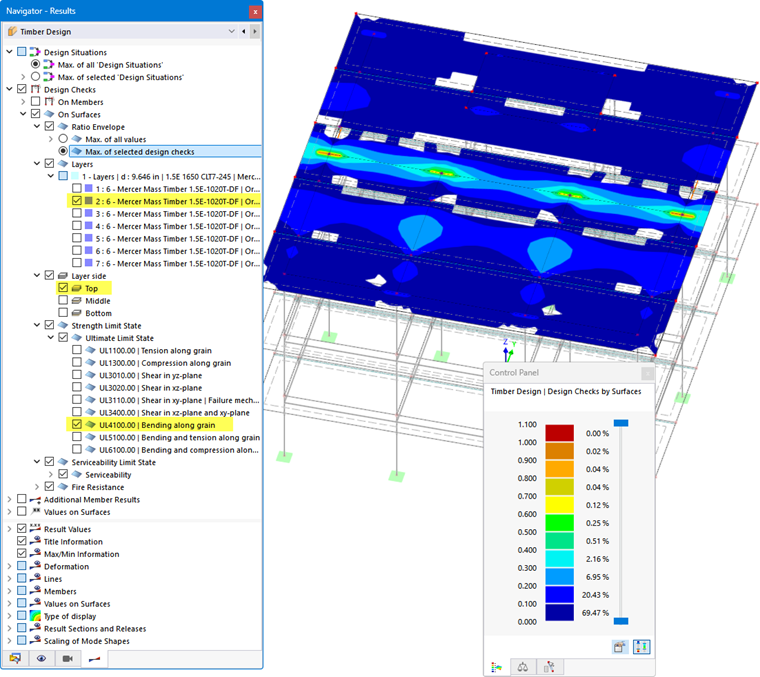

Para Superfícies, as utilizações são representadas como isobandas.
Também pode selecionar o lado da camada cujos resultados devem ser apresentados:
- Em cima
- Meio
- Em baixo
Aplica-se o seguinte: Se o eixo z local estiver orientado para baixo nos Dados base do modelo, o lado superior situa-se do lado da superfície na direção do eixo z da superfície negativo (−z), e o lado inferior na direção do eixo z positivo (+z). Se o eixo z local estiver orientado para cima nos dados base, esta definição é invertida.
