Após o cálculo, a categoria da tabela Dimensionamento de ligações de aço contém novas subcategorias. Diese sind auf die Bemessungsvorgaben abgestimmt.
Diese Kategorien mit den jeweiligen Tabellenblättern sind in den folgenden Kapiteln beschrieben:
- Análise de rigidez
- Análise tensão-deformação
- Análise de encurvadura

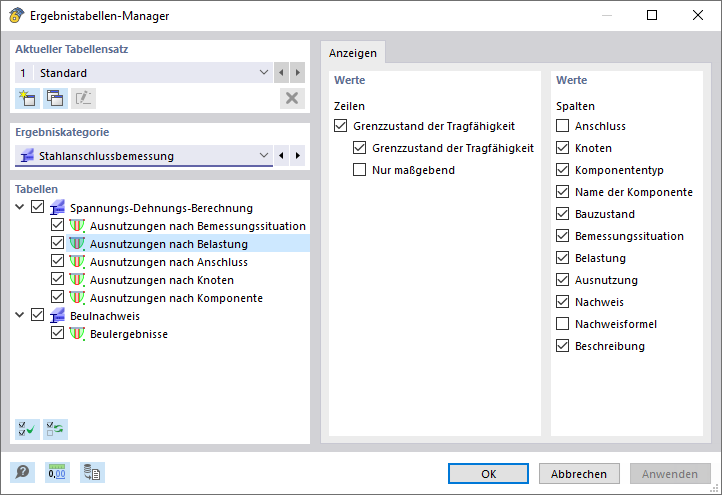

Gestor de tabelas de resultados
Mit der Schaltfläche
öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden. Des Weiteren bestehen Auswahlmöglichkeiten für die Zeilen und Spalten, die in den einzelnen Tabellen sichtbar sind.

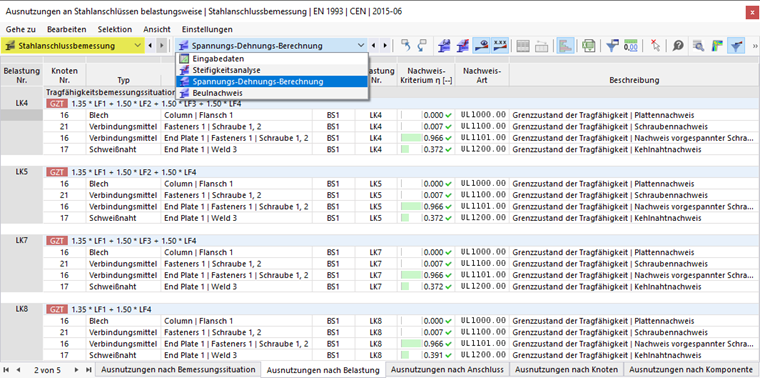

Schaltflächen in Tabellen-Symbolleiste
In der Symbolleiste der Ergebnistabellen stehen Schaltflächen zur Verfügung, die Sie für die Anzeige und Auswertung der Ergebnisse nutzen können.
| botão | Função |
|---|---|
|
Ermöglicht die Auswahl eines Objekts im Arbeitsfenster, um dessen Ergebnisse in der Tabelle anzuzeigen |
|
Ruft den Dialog Nachweisdetails auf |
|
Ruft den Dialog Ergebnisse im Stahlanschluss auf |
|
Blendet die Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
