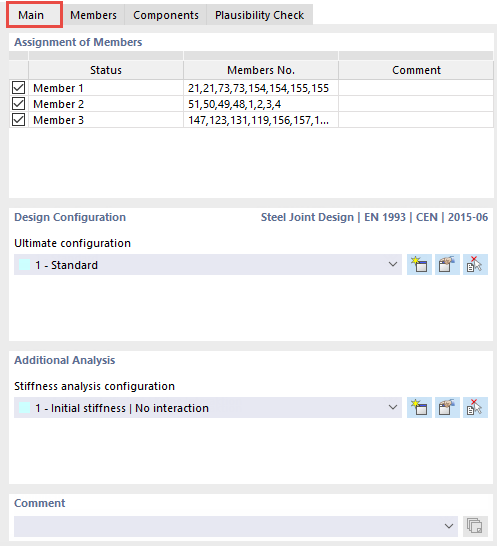

O separador Base gerencia configurações gerais relativas às barras da conexão e a configuração de dimensionamento para as verificações.
Atribuição das Barras
Assim que você seleciona um nó para dimensionamento, o programa atribui todas as barras conectadas a esse nó.
Com as caixas de controle da primeira coluna, você tem a possibilidade de remover barras do dimensionamento
. O Estado corresponde a um tipo de agrupamento: para vários nós a serem dimensionados, todas as barras que possuem as mesmas propriedades e a mesma posição no modelo estrutural são agrupadas. A designação do estado, à qual você pode atribuir um nome individual, será utilizada posteriormente para os componentes. Na coluna Barras Nº, são listados os números de barras utilizados no modelo RFEM ou RSTAB. Opcionalmente, você pode adicionar um comentário em relação ao respectivo estado na última coluna.

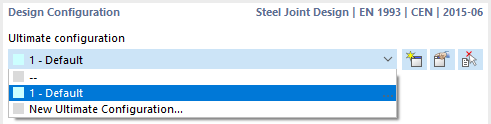

Configuração de Dimensionamento
Nesta seção, você pode selecionar na lista a configuração de capacidade de carga a ser aplicada, criar uma nova
, editar
, ou grafica e cinematicamente adotar de uma outra conexão
.
As configurações de dimensionamento são explicadas no capítulo Configurações de Capacidade de Carga.

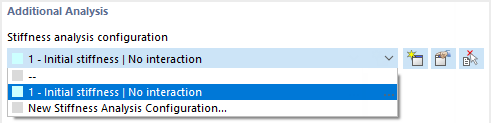

Análise Adicional
Nesta seção, você pode selecionar na lista a configuração de análise de rigidez a ser aplicada, criar uma nova
, editar
, ou adotá-la na gráfica a partir de outra conexão
.
As configurações de análise de rigidez são descritas no capítulo Configurações de Análise de Rigidez.
Comentário
Você pode adicionar um comentário a cada conexão, que será exibido adicionalmente após o nome da conexão.

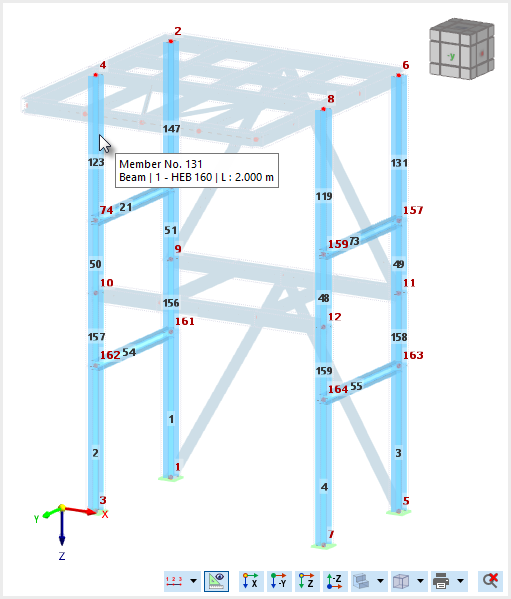

Janela Gráfica
Na gráfica do diálogo, todos os nós a serem dimensionados com as barras conectadas são exibidos, desde que não os tenha desativado na seção 'Atribuição das Barras'.
Quando você move o mouse sobre um nó, o número do nó com as coordenadas é exibido. Ao mover o mouse sobre uma barra, você recebe informações sobre o número da barra, seção transversal, material e comprimento da barra.
