Alguns dos componentes, como Chapa de extremidade, Aleta, Cantoneira de alma, Chapa de extremidade para chapa, Chapa de ligação e Chapa para chapa, têm a definição de ligadores (parafusos) incluída. No entanto, também pode utilizar os Ligadores como um componente separado quando pretende ligar duas ou mais placas genéricas. Este componente liga uma ou mais placas (ou placas de barra) a outras placas ou placas de barra que já estão presentes no modelo.
A ligar

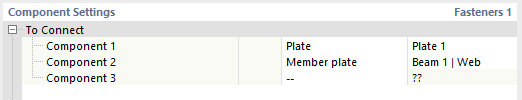

Na primeira categoria das "Definições do componente", defina os componentes que serão ligados. Estes podem ser placas ou placas de barra. Tem de selecionar pelo menos dois componentes e pode ligar até dez componentes.
Componente 1 é a placa principal. Isto significa que as cabeças de parafuso são colocadas nela e, por defeito, a origem dos ligadores (parafusos) é definida na mesma posição. Componente 2 é um componente de referência; os ligadores (parafusos) são orientados na direção definida por esse componente. Todos os componentes seguintes são automaticamente alinhados nessa direção se forem paralelos ao Componente 1; se não, são definidos como não válidos e movidos para a última posição na lista de componentes.
Posição
A segunda categoria controla o posicionamento do grupo de ligadores.
Selecione o componente "Origem" ao qual os deslocamentos e a rotação estarão relacionados. O valor predefinido é a placa ou placa de barra selecionada como Componente 1, mas pode escolher qualquer componente definido na categoria A ligar como referência. Com base no sistema de coordenadas do componente de referência, pode mover ou rodar a origem dos ligadores no plano de corte definido pelo componente de origem para se adequar às suas necessidades.
Parafusos
Esta categoria gere as propriedades dos Parafusos.
A primeira linha contém o diâmetro de parafuso necessário, seguido da classe de parafuso. Na segunda linha, pode escolher o padrão do grupo de parafuso. As possibilidades são Ortogonal, Polar e Coordenadas.

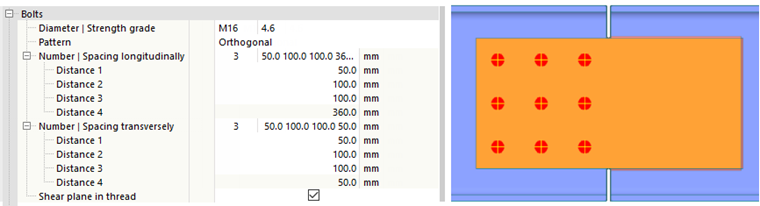

Para a opção Ortogonal, pode definir o número de filas e o espaçamento dos parafusos horizontal e verticalmente. Quando expande os itens Número ǀ Espaçamento longitudinalmente ou Número ǀ Espaçamento transversalmente, pode definir cada espaço numa linha separada. Os valores de espaçamento para um subgrupo também podem ser introduzidos como uma multiplicação (por exemplo, 3*50). As entradas em falta são automaticamente preenchidas para serem consistentes com a geometria das placas.

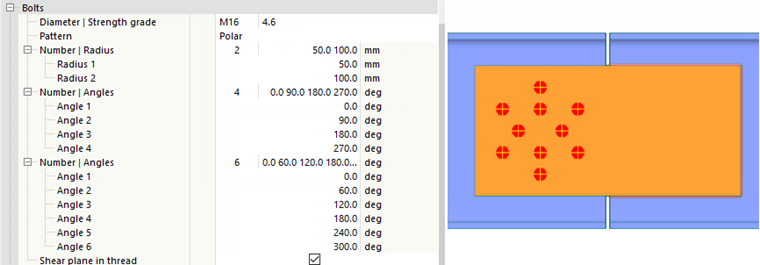

Para a opção Polar, pode definir o número de círculos onde os parafusos podem ser colocados e o seu raio. Em seguida, define o número de parafusos em cada círculo e o ângulo para cada parafuso. Quando abre qualquer item Número ǀ Ângulos, pode definir cada ângulo numa linha separada.

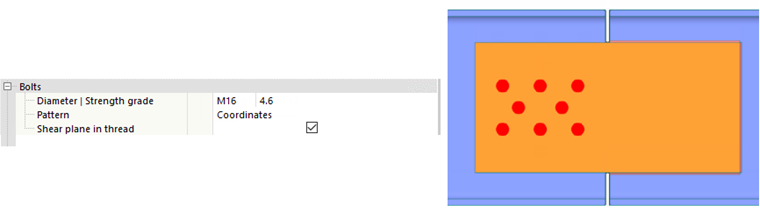

Para a opção Coordenadas, pode definir coordenadas específicas para cada parafuso separadamente na categoria Coordenadas. Após mudar para o padrão Coordenadas, os parafusos permanecem na posição definida antes da mudança.
Coordenadas

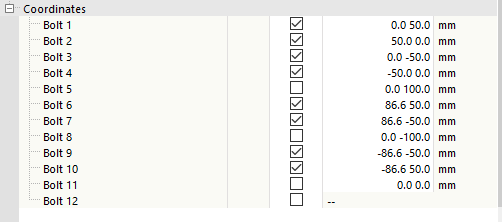

Na categoria final Coordenadas, encontrará uma lista de parafusos definidos, caixas de verificação e coordenadas para cada parafuso. Pode desativar ou ativar um parafuso específico através da sua caixa de verificação. Quando tiver definido o padrão Coordenadas na categoria Parafusos, também pode modificar as coordenadas de um parafuso específico. Para todos os outros padrões, as coordenadas de cada parafuso são apenas de leitura.
Plano de corte na rosca
Quando a opção "Plano de corte na rosca" é ativada, a menor resistência (área reduzida) de acordo com a norma de dimensionamento selecionada é considerada para a verificação ao corte do parafuso.
