Placas de barra podem ser estendidas através do uso de uma abóbada. Uma abóbada consiste em uma única placa de extensão ou uma placa de extensão com flange.
A estender
Uma abóbada é definida como uma extensão de uma placa de barra. Selecione esta placa na primeira linha da categoria A estender, começando com o nome da barra, e continue com a seleção da placa de barra. Em seguida, selecione o tipo de referência (Elemento‚ ' Placa ou Plano de referência). A seleção deste tipo de referência afeta a próxima linha, na qual somente objetos do tipo selecionado estão incluídos na lista. O objeto de referência final determina a geometria da placa da abóbada.
Placa
A próxima categoria define a placa adicionada – a própria abóbada.
Depois de definir o material e a espessura da placa, selecione a posição da reforço. As opções são Inferior, Superior e Ambos. Se você escolher Ambos, deposita as mesmas placas de abóbada em ambos os lados, sem ter que definir dois componentes com a mesma configuração.
O próximo ponto é a Alinhamento da placa, onde você define a forma da abóbada. As opções são Paralelo e Inclinado. Paralelo significa que a abóbada tem a mesma altura ao longo de todo o seu comprimento. Com a opção Inclinado, é necessário definir separadamente a altura da abóbada no início e no final.
Se você definiu um alinhamento de placa inclinado, pode especificar a largura e a altura da abóbada nas duas linhas seguintes. Depois, insira a Profundidade da barra extendida, ou seja, a altura da extremidade da abóbada, que está mais distante da conexão (e a altura ao longo de todo o comprimento, se você definiu um alinhamento de placa "paralelo"). A última dimensão é a Profundidade de referência. Nesta distância, a borda do flange é perpendicular à borda do componente de referência.
Na última linha da categoria Placa, você pode selecionar as bordas flangeadas, ou seja, quais bordas receberão um flange. Existem quatro opções: sem flanges, Inclinado (ou Paralelo – dependendo do alinhamento da placa selecionado), Profundidade ou Todos.
Inclinado (ou Paralelo) significa que somente a borda não adjacente ao componente estendido ou à referência é flangeada. A opção Profundidade cria um flange apenas nas bordas adjacentes à barra extendida e à referência. Todos significa a combinação de Paralelo e Profundidade, ou seja, essa opção coloca flanges em todas as bordas da abóbada.
Flange
Se tiver uma borda flangeada, você pode defini-la na seguinte categoria Flange. Todos os flanges são do mesmo perfil e material. A posição dos flanges é selecionada na categoria Placa.
Soldas

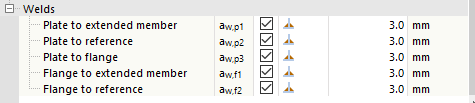

Em todos os casos em que uma placa recém-criada entra em contato com outra placa, pode ser definida uma solda na categoria Soldas. A definição contém uma caixa de seleção para indicar se deve ser utilizada a solda, um campo de combinação para o tipo de solda e, para a opção Filete, a espessura da solda.
