Peça

Um toco é um componente estrutural especial utilizado para ligar dois objetos; por exemplo, para ligar uma viga a um pilar através de outra secção. Esta barra virtual é considerada apenas para o dimensionamento da ligação e não para o modelo. A ligação às outras barras é efetuada através de soldaduras e ligadores.

Informação

Em princípio, os componentes {%>Secção de barra e {%>

A ser conectado

A primeira categoria da configuração do componente gere os detalhes das barras.

Especifique qual das barras ligadas ao nó é relevante para o toco como a 'Barra unida'. Geralmente, é uma viga. A "Barra de referência" é opcional. No entanto, isso é útil se uma viga estiver ligada num ângulo: O ângulo de inclinação é então aplicado automaticamente para chanfrar o toco.

Informação

Barras de referência tem de ser o tipo "Extremidade da barra". Essas barras não podem ser barras contínuas.

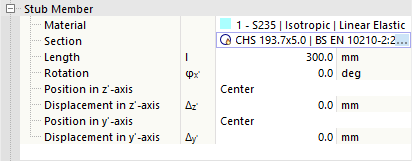

Peça de ligação

Nesta categoria, pode definir as propriedades do toco de barra. Selecione o material relevante dos materiais definidos ou defina um novo material através dos Editar objeto . Depois, defina a secção. Também pode utilizar o botão aqui Editar objeto na caixa de texto para selecionar a secção da biblioteca do RFEM.

Na caixa de texto do 'Comprimento', introduz o comprimento do toco. Se pretende que a disposição das barras seja rodada ou defasada, defina a 'Rotação' ou a 'Posição' utilizando as listas de seleção e os vetores de deslocamento. Na área do gráfico, pode alterar para a visualização do símbolo através da Vista do modelo mudar para a vista dos símbolos, onde os parâmetros são ilustrados.

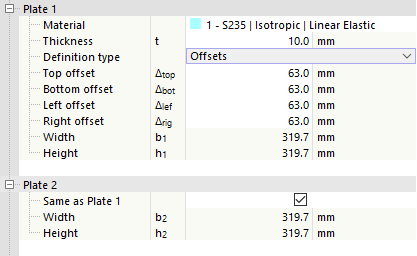

Chapa 1/chapa 2

A ligação das duas secções pode ser estabelecida através das lajes na zona de transição entre a barra unida e o toco. A 'chapa 1' está disposta na barra conectada, a 'chapa 2' no toco.

Selecione o material relevante dos materiais definidos ou defina um novo material através dos Editar objeto . Depois, especifique a espessura da chapa.

Pode definir a geometria da placa através dos 'Desvios' ou 'Dimensões e posição'. Seleccione a opção correspondente na lista.

desvios

O tamanho da placa resulta das dimensões da secção da barra ligada. Ao definir o 'Desvio' nas quatro direções, pode definir respetivamente até que ponto a placa se sobressai para além da caixa delimitadora da secção. A largura e altura resultantes são indicadas nas últimas linhas; estes valores não podem ser modificados.

Dimensões e posição

Pode especificar diretamente o tamanho da chapa. A Posição está relacionada com a secção da barra ou toco ligado, enquanto o desvio vertical é medido a partir da extremidade superior (lado da secção do eixo negativo z) e a excentricidade horizontal é medida a partir do centro de gravidade da barra secção.

Informação

Se alternar entre os dois tipos de definição, o programa converte os valores. Isto não altera a posição ou o tamanho da placa.

Parafusos

Se não define os parafusos separadamente como {%>

Selecione o 'Diâmetro' e a 'Classe' dos parafusos nas listas.

De seguida, introduz a 'contagem', bem como o 'espaçamento horizontal' e o 'espaçamento vertical' dos parafusos. O botão aqui também está desativado Vista do modelo na área do gráfico para alternar para a visualização de símbolo dos parâmetros.

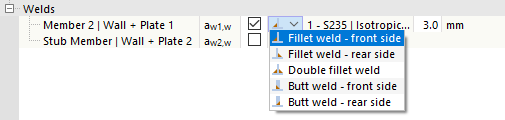

Soldaduras

A última categoria controla as soldaduras com as quais as chapas estão ligadas à barra ou extremidade do toco. Se desativar uma das caixas de seleção, não será soldada no objeto correspondente.

Pode abrir uma lista de tipos de soldaduras através do clique na coluna à direita da caixa de seleção. Estão disponíveis para seleção vários tipos de cordões de soldadura e de topo. Para cordões de soldadura tem de especificar a espessura do cordão de soldadura.
