As tabelas de resultados da categoria Análise tensão-deformação apresentam os resultados do
Análise da capacidade de carga
diálogo. Essas tabelas são exibidas quando clica no botão
na barra de ferramentas da tabela.
Os resultados são ordenados nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de carga)
- Objetos (ligações, nós, componentes)
Pode ligar as tabelas individuais através de Caixa de diálogo Gestor de tabela de resultados .
Relações de cálculo por situação de cálculo
A tabela Relações de cálculo por situações de dimensionamento geralmente não é exibida. No entanto, permite uma visão geral rápida dos resultados e não apenas quando são analisadas várias situações de dimensionamento.
A tabela mostra as verificações determinantes de todas as combinações de carga analisadas.
Relações de cálculo por carregamento

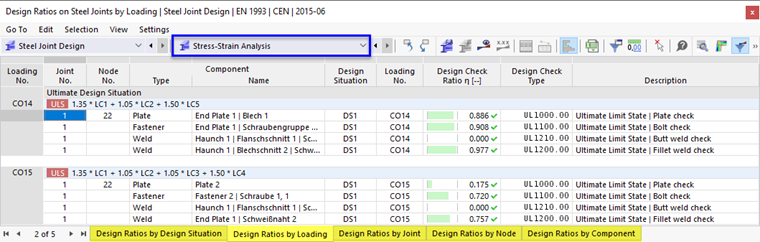

A tabela Relações de cálculo por carregamento é apresentada na imagem {%>image048624 Tabelas de resultados'Análise tensão-deformação']]. A tabela lista as verificações ordenadas pelos resultados das combinações de carga.
Relações de cálculo por ligação/nó/componente
Noutras tabelas, é possível avaliar especificamente as relações de dimensionamento de acordo com determinados critérios. A tabela Relações de dimensionamento por ligação contém os resultados máximos para todos os nós que foram analisados num tipo de ligação.

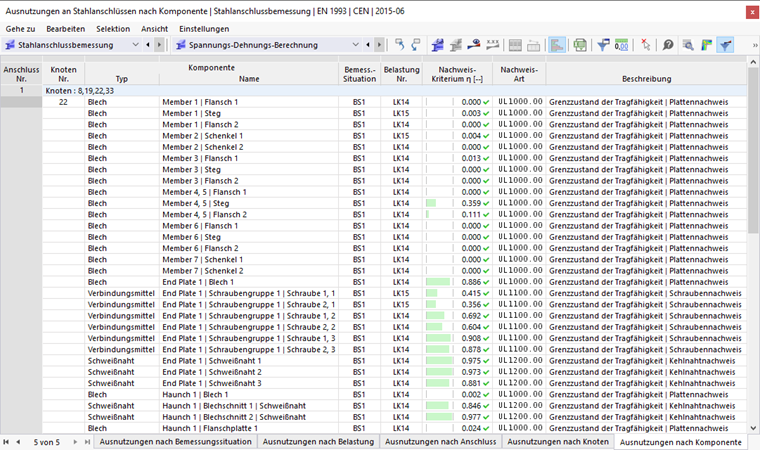

Para uma avaliação mais detalhada, estão também disponíveis as verificações para cada nó ou os resultados dos componentes individuais.

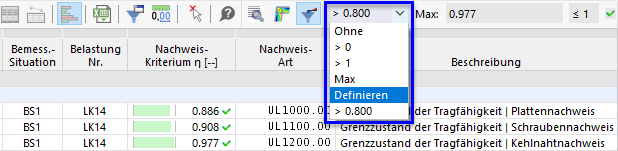

Filtro de resultados
As opções de filtro na barra de ferramentas da tabela permitem controlar a saída de resultados de acordo com critérios específicos. Estão disponíveis várias opções para selecção na lista.
A opção Máx . apenas apresenta o dimensionamento determinante de todos os objectos. No entanto, também pode utilizar os seus próprios filtros: Selecione a opção Definir e introduz o valor limite no formato '> #.##' (#define para números). Assim, apenas as relações superiores ao valor definido pelo utilizador são apresentadas na tabela.
