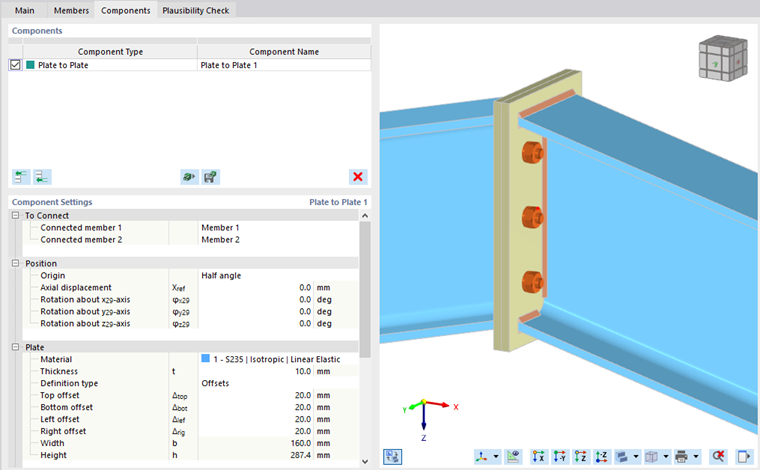

A Ligação de chapa de extremidade permite-lhe ligar duas peças através de duas chapas de extremidade, parafusos e soldaduras.

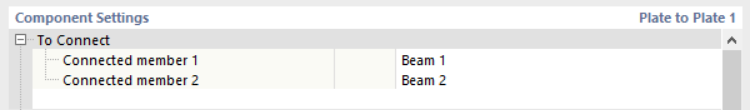

A ligar
A primeira categoria das configurações do componente gere a definição das barras ligadas.

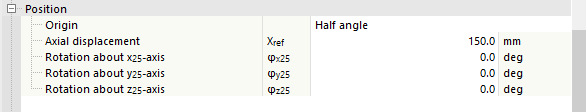

Origem
A segunda categoria controla a posição das duas chapas.
Pode definir a Origem das chapas como Perpendicular ou como Metade do ângulo. Selecione a opção apropriada da lista.
Se selecionar a opção Perpendicular, as chapas são alinhadas no plano perpendicular à Barra ligada 1. Especifique o Deslocamento longitudinal se pretender deslocar a chapa ao longo do eixo central desta barra.
Se definir a posição através de Metade do ângulo, as chapas são inseridas no plano que se encontra a meio das duas peças ligadas. As opções 'Rotação em torno do eixo xyz' permitem-lhe rodar as chapas em torno dos eixos locais.
Chapa 1
Esta categoria controla a definição da chapa de extremidade adjacente à barra ligada 1. Selecione o material da chapa a partir dos materiais definidos ou crie um novo material. De seguida, insira a espessura de placa.
Pode definir as dimensões das chapas através de Desvios ou através de Dimensão e posição. Selecione a opção apropriada da lista.

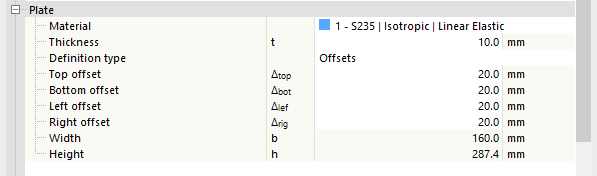

Se definir a chapa através de Desvios, o seu tamanho é derivado das dimensões da secção transversal da 'Barra ligada 1'. Isto é, o quanto a chapa de extremidade se sobressai para além do retângulo envolvente da secção transversal. Pode verificar as dimensões totais da chapa nas últimas linhas, mas não as pode alterar.

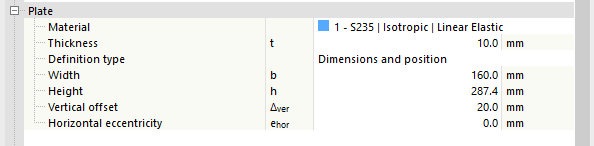

Se selecionar a opção Dimensão e posição, pode introduzir diretamente o tamanho da chapa. A posição da chapa de extremidade refere-se à 'Barra ligada 1': A posição vertical é medida a partir do bordo superior da secção (valores positivos para cima), enquanto a excentricidade horizontal é medida a partir do centro de gravidade da secção transversal da barra.
A mudança entre os tipos de definição não alterará a posição ou as dimensões da chapa. Os valores são recalculados para refletir a definição atual.
Chapa 2
Se ativar a opção Idêntico à chapa 1, não é possível efetuar mais configurações aqui. Se a opção estiver desativada, estão disponíveis todas as opções de configuração, como também para a Chapa 1.
Parafusos
Esta categoria gere as propriedades dos parafusos.
Defina o diâmetro de parafuso e a classe de resistência na primeira linha, selecionando as entradas apropriadas das listas.
Nas duas linhas seguintes, pode definir o espaçamento de parafuso nas direções horizontal e vertical. As distâncias ao bordo e ao eixo são introduzidas na linha separadas por espaços. Os espaçamentos de um subgrupo podem também ser introduzidos como uma multiplicação (por exemplo, 3*50). As entradas em falta são automaticamente completadas de forma consistente com a geometria das chapas.
Ative a função Parafusos pré-tensionados para considerar uma pré-tensão. O fator de força de pré-tensão e o coeficiente de atrito sob o apoio da cabeça são definidos na Configuração de capacidade resistente.
Se a opção Rosca no plano de corte estiver ativada, a menor resistência (área reduzida) é considerada para a verificação ao corte de acordo com a norma de dimensionamento selecionada.
Além disso, na Lista de parafusos também pode desativar parafusos individuais se pretender executar um padrão de parafusos irregular.

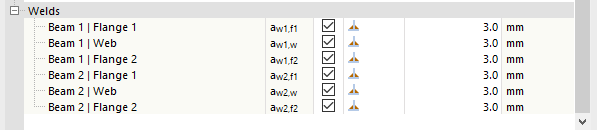

Soldaduras
A última categoria controla as soldaduras para as partes individuais da ligação de chapa de extremidade. Se desativar uma caixa de seleção, esta soldadura não será criada.
Se selecionar a área à direita da caixa de seleção, encontrará uma lista da qual pode selecionar o tipo de soldadura. Existem vários tipos de cordões de soldadura em ângulo e de soldaduras de topo para selecionar.
Para cordões de soldadura em ângulo, cada espessura deve ser definida.
