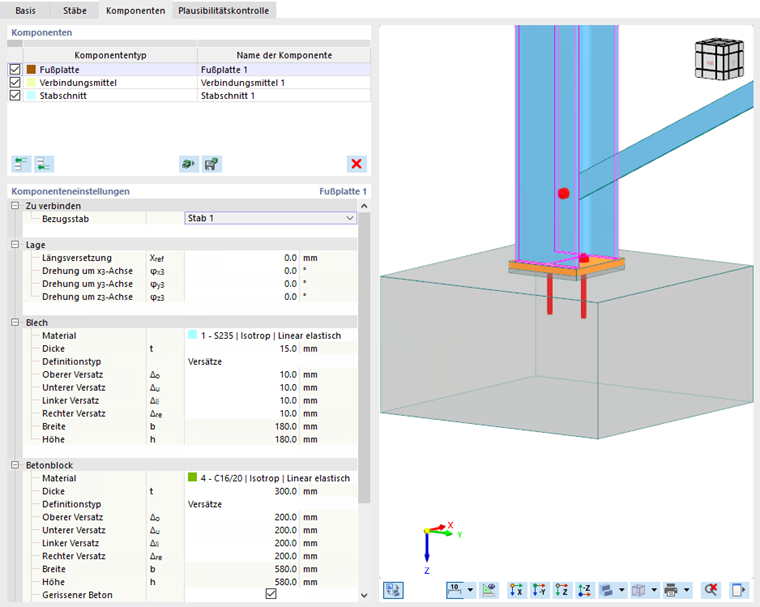

A componente Laje de base permite o dimensionamento de ligações de laje de base com âncoras embebidas em betão. São verificados a laje, as soldaduras, a ancoragem e a interação aço-betão.

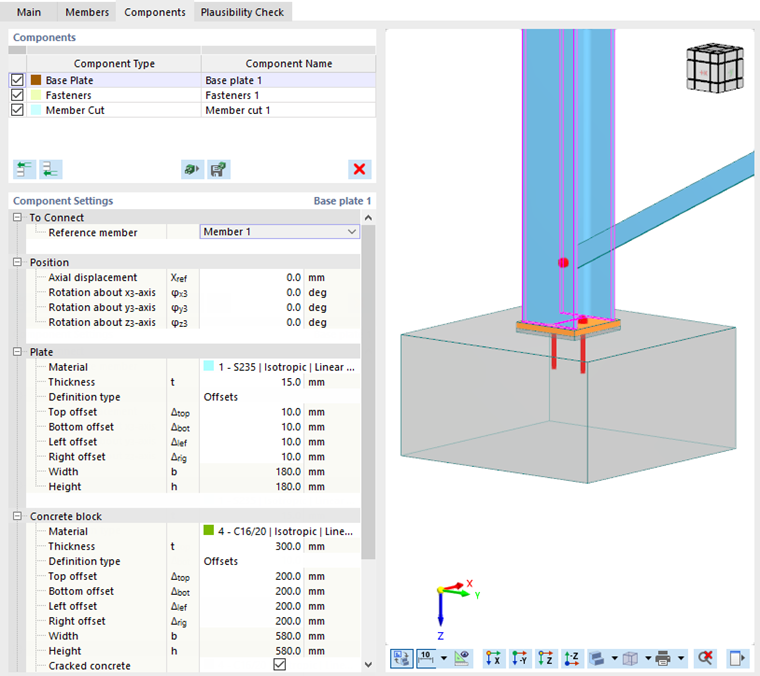

A ligar
Na primeira categoria das configurações da componente, defina qual a barra que possui uma laje de base.
Todas as barras ligadas ao nó estão listadas. Selecione a ‘Barra de referência’ (o pilar). Não é necessário atribuir um apoio de nó ao nó.
Posição
Esta categoria oferece a possibilidade de posicionar e rodar a laje de base a uma distância da extremidade da barra.
O ‘Deslocamento longitudinal’ descreve a distância (vertical) do nó. Se pretender aplicar uma ‘Rotação’ da laje de base, introduza os ângulos correspondentes em torno dos eixos locais. Pode visualizar o sistema de coordenadas com o botão
em baixo, na área gráfica.

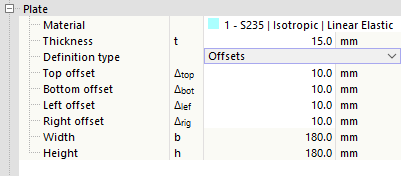

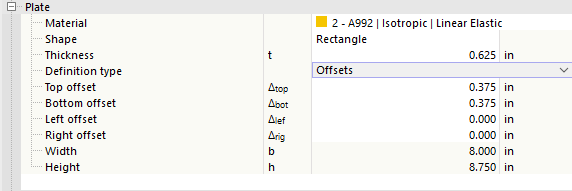

Chapa
A ligação entre a barra de referência e o bloco de betão é estabelecida através da chapa da componente da laje de base.
Selecione o material adequado entre os materiais definidos ou crie um novo material com o botão
. Em seguida, indique a espessura da chapa.
A geometria da chapa pode ser definida através de ‘Desvios’ ou das ‘Dimensões e posição’. Selecione a opção correspondente na lista.
Desvios
O tamanho da chapa resulta das dimensões da secção transversal da barra de referência. Através do ‘Desvio’ nas quatro direções, pode definir até que ponto a chapa se projeta para além do contorno da secção transversal. A largura e altura resultantes são indicadas nas últimas linhas; estes valores não podem ser alterados.

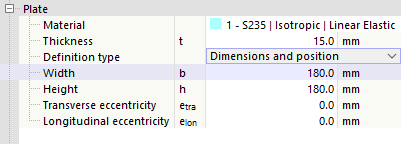

Dimensões e posição
Pode especificar diretamente o tamanho da chapa. A posição é referente à secção transversal da barra de referência. Se a laje não estiver disposta centricamente, pode definir uma ‘Excentricidade transversal’ e uma ‘Excentricidade longitudinal’ referentes ao nó de ligação e deslocar a laje.

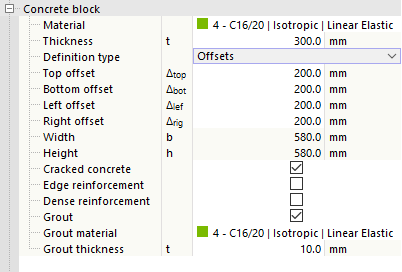

Bloco de betão
O bloco de betão forma a "fundação" da componente da laje de base.
Selecione o material adequado entre os materiais definidos ou crie um novo material de betão com o botão
. Em seguida, indique a espessura do bloco de betão.
A geometria pode ser definida através de ‘Desvios’ ou das ‘Dimensões e posição’. Selecione a opção correspondente na lista. As duas possibilidades correspondem às da definição da geometria da chapa (ver Desvios).
As caixas de verificação ‘Betão fendilhado’, ‘Armadura de bordadura’ e ‘Armadura densa’ afetam a área efetiva Aeff da laje de base sob compressão: se o betão fendilhar, esta área torna-se ligeiramente menor; se existir armadura de bordadura e uma armadura densa, a área efetiva torna-se ligeiramente maior.
Se for prevista uma camada de limpeza entre a laje de aço e o bloco de betão, ative a caixa de verificação ‘Argamassa’. Defina então o ‘Material da argamassa’ e indique a ‘Espessura da argamassa’.
Transferência de corte
Esta categoria controla a forma como as forças de corte são transferidas entre a barra de referência e o bloco de betão.
Defina se a transferência de corte deve ser realizada pelas âncoras ou por uma cavilha de corte. Se pretender também 'Considerar atrito', ative a caixa de verificação correspondente. O coeficiente de atrito está definido nas Configurações de estado limite último na categoria 'Bloco de betão'.

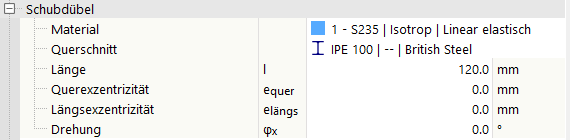

Cavilha de corte
Se for selecionada a transferência de corte através de cavilha de corte, as suas propriedades são especificadas nesta secção.
Atribua um material e uma secção transversal à cavilha de corte. Além disso, deve ser definido o comprimento.
A posição da cavilha de corte refere-se sempre ao centro da laje de base (chapa). É definida com base na excentricidade transversal e longitudinal (no plano da laje) e na rotação da cavilha de corte (em torno do seu eixo longitudinal).

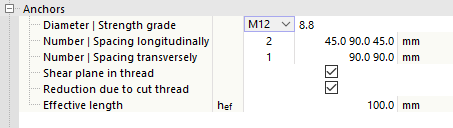

Âncoras
As forças de tração (e possivelmente também as forças de corte) são absorvidas pelas âncoras. Nesta categoria, pode definir as propriedades dos parafusos.
Selecione o ‘Diâmetro’ e a ‘Classe de resistência’ das âncoras nas listas.
Em seguida, indique a ‘Quantidade’ de âncoras, bem como a ‘Distância na direção longitudinal’ e a ‘Distância na direção transversal’. As distâncias de um subgrupo podem também ser introduzidas como uma multiplicação (ex.: 3*50). Valores em falta são automaticamente preenchidos de forma consistente com a geometria da laje de base. Também aqui, o botão
na área gráfica é útil para alternar para a representação simbólica dos parâmetros.
Com as caixas de verificação ‘Rosca no plano de corte’ e ‘Redução por rosca cortada’ pode controlar se as resistências devem ser reduzidas em conformidade.
O valor hef representa a profundidade de ancoragem efetiva das âncoras no bloco de betão. O comprimento das âncoras resulta, assim, da espessura da laje de base e, se existir, da camada de argamassa, da profundidade de ancoragem e do comprimento necessário para a porca e anilha.

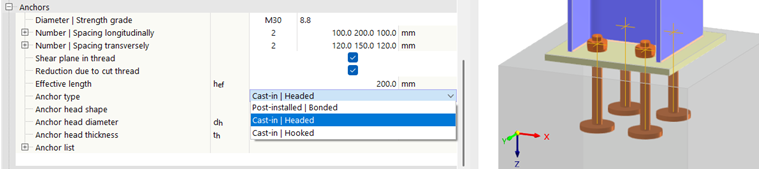

Tipos de âncoras
Estão disponíveis três tipos de âncoras: Instaladas a posteriori | Com aderência, Embetonadas | Âncora de cabeça e Embetonadas | Âncora de gancho. Para âncoras instaladas a posteriori, apenas é necessário especificar a profundidade de ancoragem. A definição das cabeças das âncoras é feita através da espessura da cabeça e de uma especificação do diâmetro para cabeças redondas e de um comprimento de aresta para cabeças quadradas. No caso de âncoras de gancho, deve ser definido o comprimento do gancho. O intervalo permitido depende do comprimento do gancho e da norma de dimensionamento aplicada. Além disso, é especificado o fator para caracterizar as condições de aderência, que é utilizado nas verificações de interação com o betão.

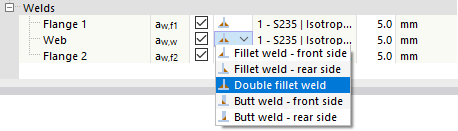

Soldaduras
A última categoria controla com que soldaduras os bordos da barra de referência (pilar) são ligados à chapa da laje de base. Se desativar uma das caixas de verificação, não será aplicada nenhuma soldadura na parte correspondente da secção transversal.
Se clicar na coluna à direita da caixa de verificação, pode chamar uma lista com tipos de soldadura. Estão disponíveis vários tipos de cordões de soldadura e soldaduras de topo. Para cordões de soldadura, deve ser especificada a espessura da soldadura.
