No diálogo Configuração de capacidade de carga, você faz determinações básicas para as verificações de capacidade de carga que se aplicam ao dimensionamento das conexões de aço. Você pode criar várias configurações e atribuí-las adequadamente às conexões. As diretrizes são aplicadas ao Submodelo que é gerado em segundo plano para o cálculo.
A 'Lista' à esquerda mostra todas as configurações existentes no modelo. Com o botão
, você pode criar uma nova configuração que se baseia nos valores padrão da norma de dimensionamento definida em
Dados Básicos
. Alternativamente, você pode copiar uma configuração existente com o botão
e então ajustar os parâmetros de dimensionamento. O botão
exclui a configuração selecionada na lista.
Base

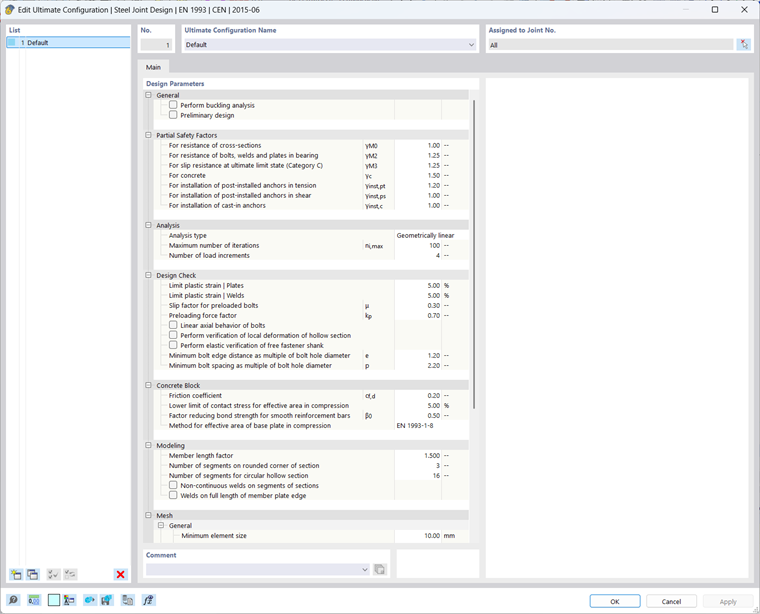

A guia Base gerencia 'parâmetros de dimensionamento' importantes que afetam as verificações de cálculo de tensão-deformação.
Geral
O campo de verificação 'Realizar verificação de flambagem' controla se, além das verificações de capacidade de carga, as verificações de flambagem também são feitas. Esta opção está desativada por padrão. Marque o campo de verificação se desejar realizar uma verificação de flambagem. Você pode verificar os parâmetros para a análise de flambagem na guia Beulen.
O campo de verificação 'Dimensionamento preliminar' ativa a redução automática das combinações de carga consideradas. As combinações de carga provavelmente críticas são filtradas com base nas cargas extremas nas barras adjacentes e dimensionadas.
Coeficientes de segurança parcial
Os coeficientes de segurança parcial do material γM bem como γc e γinst afetam o dimensionamento. Nesta categoria, você pode verificar e ajustar os valores predefinidos, se necessário.
Análise
A lista para o Tipo de Análise oferece uma seleção entre as seguintes teorias de cálculo:
- 1ª ordem
- 2ª ordem (PΔ)
- 3ª ordem
Se o cálculo com a configuração padrão de no máximo 100 iterações não convergir, você deve aumentar a 'Número máximo de iterações' conforme necessário. Mais informações estão disponíveis no capítulo Configurações de Análise Estrutural do manual RFEM.
Para melhor convergência e para evitar instabilidades em sistemas não lineares, recomenda-se ajustar vários Níveis de Carga. Um grande 'Número de Níveis de Carga' pode, no entanto, afetar negativamente a duração do cálculo.
Verificação
Se necessário, você pode ajustar o valor padrão para a 'Deformação limite plástica'. O valor padrão é de 5% baseado na norma EN 1993-1-5. Os parâmetros 'Coeficiente de atrito para parafusos pré-tensionados' e 'Fator de pré-tensão' afetam a verificação se você usar conexões parafusadas de alta resistência. Opcionalmente, você pode realizar uma 'Verificação elástica do fuste do parafuso'. Geralmente, é assumida uma reserva plástica para os fustes dos parafusos. Ao ativar o 'comportamento axial linear dos parafusos', esta reserva não é considerada. Os fatores e e p são utilizados para determinar as distâncias permitidas das bordas e dos eixos dos parafusos. Os valores padrão estabelecidos são baseados nas respectivas normas.
Bloco de concreto
Nesta categoria, você pode influenciar qual 'Coeficiente de Atrito' deve ser utilizado para a componente Placa de Base para a transmissão do cisalhamento. Ele afeta a resistência ao deslizamento entre a placa de base e a camada de argamassa. O valor recomendado de 0,20 de acordo com EN 1993-1-8, 6.2.2 para cf,d está predefinido.
O 'Limiar inferior da tensão de contato para área efetiva sob compressão' está predefinido como 5%. Isso assegura que apenas as áreas com tensões de compressão significativas sejam incluídas na determinação da área efetiva. Áreas com tensões de compressão muito pequenas são desprezadas.
Para o 'Método para área efetiva da placa de base sob compressão', você tem duas opções na lista:
- EN 1993-1-8
- Análise FEM
Modelagem
O 'Coeficiente de comprimento da barra' controla qual será o comprimento do modelo substitutivo da barra. O maior valor de comprimento e largura do retângulo circunscrito será multiplicado pelo valor estabelecido aqui. Além disso, você pode influenciar a 'Número de segmentos' gerados para geometrias redondas. Opcionalmente, pode-se dispor 'Soldas ao longo de todo o comprimento do bordo da placa da barra' e controlar se as soldas segmentadas (por exemplo, curvas) devem ser dimensionadas como contínuas ou não.
Malha
A última categoria oferece várias configurações para a malha de elementos finitos (FE), pois diferentes graus de finura da malha podem ser necessários dependendo do tipo de conexão. Você pode definir 'Geral' o tamanho mínimo e máximo dos elementos.
Além disso, você pode ajustar o número ou tamanho dos elementos finitos para diferentes componentes – barras, placas, parafusos, soldas – à geometria da conexão. Quanto maior o número de elementos ou menor o tamanho deles, mais fina será a malha.
As configurações padrão dos parâmetros de dimensionamento devem ser adequadas para a maioria dos casos e fornecer resultados com precisão suficiente em relação ao tempo de cálculo.
Flambagem

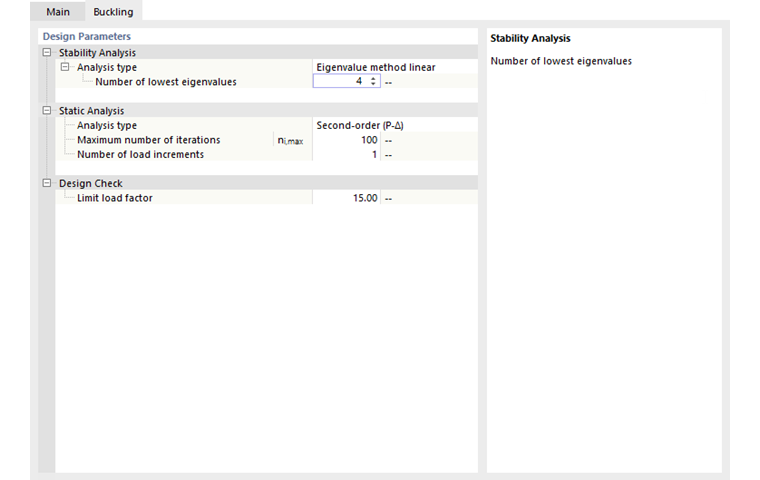

A guia Flambagem é exibida quando você marcou o campo de verificação Realizar verificação de flambagem na guia 'Base'.
Análise de estabilidade
Nesta categoria, você define o 'Tipo de análise' e o número de 'Valores próprios' para a verificação de flambagem.
Na lista, estão disponíveis três métodos de valor próprio.
- Com a configuração padrão 'Método de valor próprio linear', as formas modais são determinadas de forma puramente linear. As propriedades de elementos que atuam de forma não linear, como barras de tração ou apoios com critérios de falha, não são consideradas.
- A opção 'Método incremental com análise de valor próprio (não linear)' permite considerar todas as não linearidades na determinação das formas modais. No decorrer de um aumento gradual da carga até a falha, os critérios de falha e os efeitos não lineares das barras, apoios ou juntas são registrados. O cálculo é realizado de forma iterativa e, portanto, requer tempo. Com este método, apenas o menor valor próprio pode ser confiavelmente determinado.
- No 'Método incremental sem análise de valor próprio (não linear)', a carga é aumentada até que uma falha ocorra. Nenhuma forma modal é determinada.
Como 'Número de menores valores próprios', quatro formas modais estão predefinidas. Isso geralmente é suficiente para uma declaração confiável sobre o comportamento de flambagem.
Análise estática
Para a investigação de flambagem, você tem acesso aos mesmos parâmetros de cálculo descritos na seção Análise para as diretrizes gerais.
Verificação
A verificação da flambagem de placa é considerada cumprida quando o 'Fator de carga crítico' é de pelo menos 15. Este valor é recomendado em EN 1993-1-1, 5.2.1(3) para αcr em um cálculo plástico. Com um fator de carga de ramificação inferior a 15, ocorre uma falha de estabilidade. Você pode alterar o valor padrão, se necessário.
