Nervura

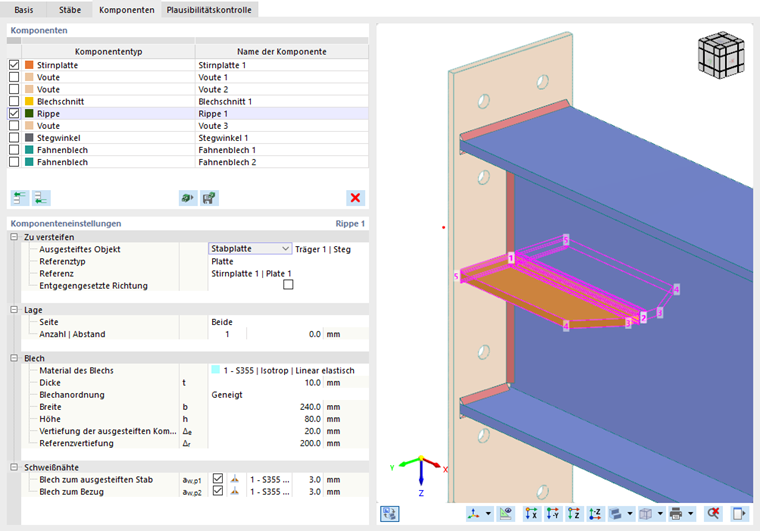

A componente Ripa é utilizada em ligações de aço para aumentar a rigidez e a capacidade de carga da ligação. É tipicamente usada como um elemento de reforço em uma chapa de aço ou seção transversal. Ao contrário de um Rígido, a ripa corre ao longo do eixo da barra em vez de transversalmente.

Para reforçar

A primeira categoria das configurações do componente gerencia as informações gerais sobre a disposição da ripa.

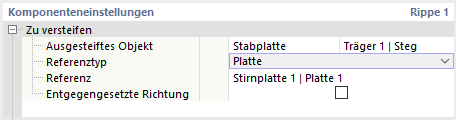

Primeiro, defina qual tipo de objeto deve ser reforçado. Na lista Objeto Reforçado, duas opções estão disponíveis:

  • Barra: A ripa é posicionada em relação à seção transversal de toda a barra.
  • Placa da Barra: Você pode definir uma parte da seção transversal da barra, como a alma.

Em seguida, escolha na lista da última coluna a barra ou a parte da seção transversal.

Defina na lista o Tipo de Referência para posicionar a ripa em relação ao objeto. Isso pode ser uma placa, uma barra ou um plano de referência. Em seguida, escolha na lista o objeto de Referência. Com base no sistema de coordenadas do componente de referência, você pode posicionar a ripa.

Se marcar a opção Direção Oposta, a ripa será posicionada no lado oposto do objeto reforçado.

Localização

Nesta categoria, você define onde a ripa deve ser posicionada. Se o objeto é reforçado com várias ripas, você também pode fazer os ajustes correspondentes aqui.

Especifique o Lado no qual a ripa reforça o objeto. Quando uma placa da barra deve ser reforçada, as seguintes opções estão disponíveis na lista:

  • Frente (na direção do eixo y positivo da ripa)
  • Trás (contrário ao eixo y positivo da ripa)
  • Ambos

Se uma barra for reforçada, ripas serão aplicadas em todos os lados da superfície do perfil, selecionados da lista como Superior, Inferior, Direito e Esquerdo. As designações referenciam-se ao sistema de coordenadas da ripa da seguinte forma:

  • Superior (na direção do eixo z positivo da ripa)
  • Inferior (contrário ao eixo z positivo da ripa)
  • Direito (na direção do eixo y positivo da ripa)
  • Esquerdo (contrário ao eixo y positivo da ripa)

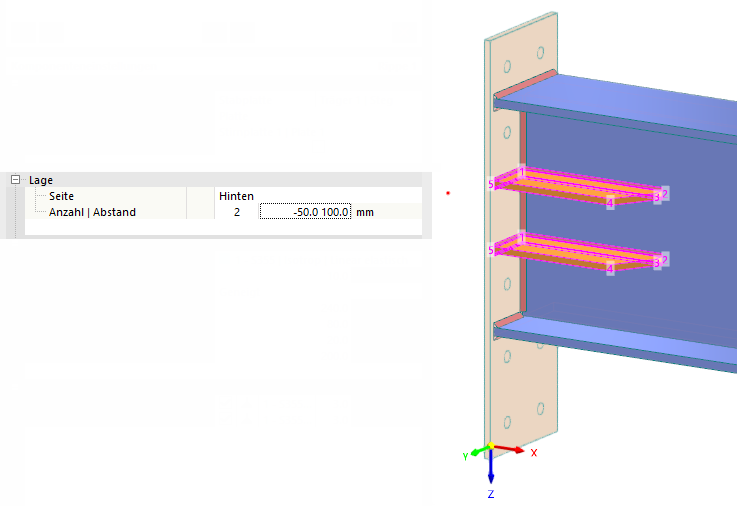

Defina o Número de ripas. A Distância da ripa é pré-definida como zero, de modo que ela seja posicionada na linha central do objeto. Você pode mover a ripa ajustando este valor. Uma distância positiva move a ripa na direção do seu eixo z local. Quando definir várias ripas, os valores adicionais no grupo descrevem as distâncias entre cada ripa.

Chapa

Nesta categoria, as propriedades da chapa da ripa devem ser definidas.

Escolha o 'Material' apropriado entre os materiais definidos ou crie um novo material usando o botão Editar objeto . Em seguida, insira a Espessura da chapa.

A Arranjo da Chapa controla como a chapa é executada. Duas opções estão disponíveis na lista:

  • Paralela: Chapa paralela ao objeto com largura constante
  • Inclinada: Chapa com chanfradura

Em seguida, insira a Largura (comprimento) e a Altura da ripa, bem como, se aplicável, o Recesso do Componente Reforçado e o Recesso de Referência da ripa para definir o chanfre. No campo gráfico, você pode alternar para a exibição simbólica usando o botão Vista do modelo , onde os parâmetros são ilustrados.

Informação

Para uma seção transversal tubular, as ripas são automaticamente dispostas em torno da seção (veja o recurso do produto Padrão de Ripa).

Soldas

A última categoria controla com quais soldas a ripa é conectada nas bordas do objeto reforçado e do objeto de referência. Se você desativar uma das caixas de seleção, nenhuma solda será aplicada na parte correspondente da seção transversal.

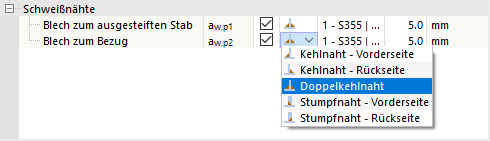

Ao clicar na coluna à direita da caixa de seleção, você pode acessar uma lista com tipos de solda. Vários tipos de soldas de filete e de topo estão disponíveis. Para as soldas de filete, a espessura da solda deve ser especificada.
