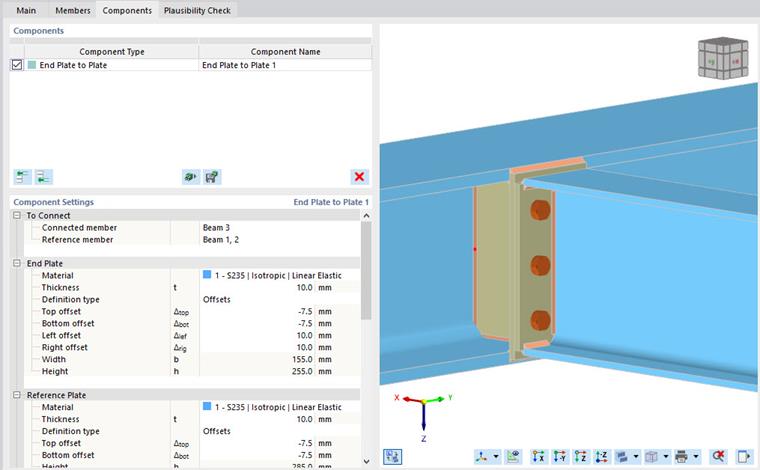

Com o componente Chapa de extremidade a laje, pode ligar uma barra a outra por meio de uma chapa de extremidade, uma chapa de referência, um reforço, um grupo de parafusos e soldaduras.
A ligar
A primeira categoria das definições do componente gere a definição da barra ligada e da barra de referência.
Chapa de extremidade
A segunda categoria controla a definição da chapa de extremidade. Selecione o material da chapa a partir dos materiais definidos ou crie um novo material. Em seguida, introduza a espessura da chapa.
Pode definir as dimensões da chapa através de Desvios ou de Dimensões e posição. Selecione a opção correspondente na lista.

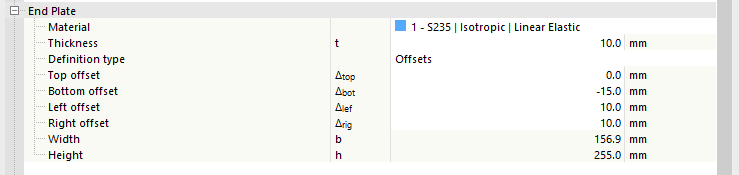

Se definir a chapa de extremidade através de Desvios, as dimensões da chapa – através de 4 desvios no plano da secção transversal – são derivadas das dimensões da secção transversal da barra ligada. Ou seja, o quanto a chapa de extremidade se projeta para além da caixa delimitadora da secção transversal. Pode verificar, mas não alterar, as dimensões totais da chapa nas últimas linhas.

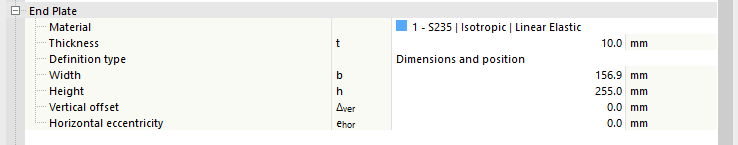

Se selecionar a opção Dimensões e posição, pode introduzir diretamente o tamanho da chapa. A posição da chapa de extremidade refere-se à barra ligada: a posição vertical é medida a partir da borda superior da secção (valores positivos para cima), enquanto a excentricidade horizontal é medida a partir do centro de gravidade da secção transversal da barra.
A comutação entre os tipos de definição não altera nem a posição nem as dimensões da chapa. Os valores são recalculados para refletir a definição atual.
Chapa de referência
A categoria seguinte controla a definição da chapa de referência – a chapa que é soldada à barra de referência. Selecione o material da chapa a partir dos materiais definidos ou crie um novo material. Em seguida, introduza a espessura da chapa.
Também aqui pode definir as dimensões da chapa através de Desvios ou de Dimensões e posição.

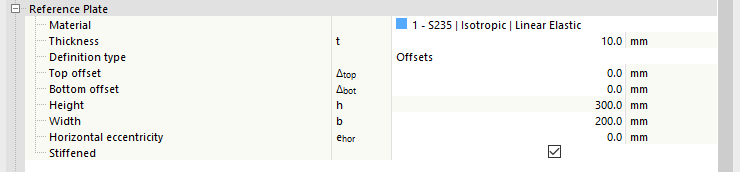

Se definir a chapa através de Desvios, a largura – através do desvio esquerdo e direito – é derivada das dimensões da secção transversal da barra de referência. Ou seja, o quanto a chapa de extremidade se projeta para além da caixa delimitadora da secção transversal. Pode verificar, mas não alterar, a largura da chapa na última linha. A altura é introduzida diretamente como uma dimensão.

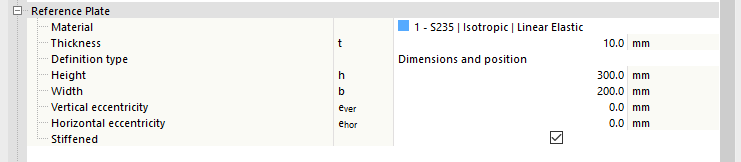

Se selecionar a opção Dimensões e posição, pode introduzir diretamente o tamanho da chapa. As excentricidades definem a posição da chapa de referência no plano da caixa delimitadora. A excentricidade vertical desloca a chapa ao longo do seu eixo y local, enquanto a excentricidade horizontal pode ser utilizada para deslocar a chapa de referência ao longo do seu eixo x local.
A comutação entre os tipos de definição não altera nem a posição nem as dimensões da chapa. Os valores são recalculados para refletir a definição atual.
A caixa de seleção Reforçada define se a chapa de referência é reforçada ou não. Se selecionar esta opção, a categoria Reforço é adicionada, onde pode definir os parâmetros.
Reforço
Esta categoria só é apresentada se tiver selecionado a opção Reforçada para a chapa de referência. Aqui pode definir o material e a espessura da(s) chapa(s) de reforço, bem como a sua posição e forma.
Utilize as opções Posição para deslocar o reforço ao longo do elemento de referência: Superior, Inferior, Centro ou Ambos. A opção Chapa da barra permite alinhar o reforço com as chapas do elemento ligado.
As opções Direção permitem selecionar se o reforço deve ser inserido paralelamente à barra ligada ou perpendicularmente à barra de referência. Se pretender deslocar o reforço paralelamente à linha central do elemento de referência, pode definir o Desvio correspondente.
Utilize as opções Lado para definir se a barra de referência deve ser reforçada em ambos os lados ou apenas num lado. As opções em Chanfrado permitem ajustar os cantos do(s) reforço(s).
Parafusos
Nesta categoria são geridas as propriedades dos parafusos.
Na primeira linha, defina o diâmetro de parafuso e a classe de resistência, selecionando as entradas correspondentes nas listas.
Nas duas linhas seguintes, pode definir o espaçamento dos parafusos na direção horizontal e vertical. As distâncias ao bordo e entre eixos são introduzidas na linha separadas por espaços. Os espaçamentos de um subgrupo também podem ser introduzidos como uma multiplicação (por exemplo, 3*50). As entradas em falta são automaticamente completadas de forma consistente com a geometria das chapas.
Ative a função Parafusos pré-esforçados para considerar um pré-esforço. O fator de força de pré-esforço e o coeficiente de atrito sob o apoio da cabeça são definidos na Configuração de estado limite último.
Se a opção Rosca no plano de corte estiver ativada, a resistência menor (área reduzida) é considerada para a verificação ao corte de acordo com a norma de dimensionamento selecionada.
Soldaduras
A última categoria controla as soldaduras para as partes individuais da chapa de extremidade. Se desativar uma caixa de seleção, esta soldadura não é aplicada.
Se selecionar a área à direita da caixa de seleção, encontra uma lista a partir da qual pode selecionar o tipo de soldadura. Existem diferentes tipos de cordão de soldadura e soldaduras de topo.
