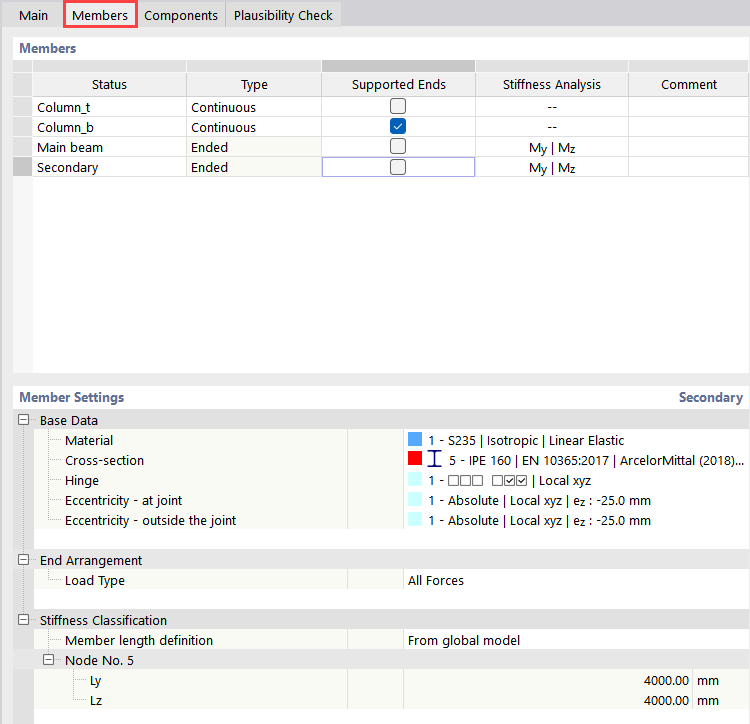

A separador Barras gere as definições detalhadas das barras que concorrem no nó a verificar.
Barras
Na tabela, são listadas as barras que concorrem no nó. Conforme descrito no capítulo Base, trata-se aqui de agrupamentos ("Tipos") de barras com propriedades idênticas. Na coluna Estado, encontram-se as designações utilizadas na separador 'Base'. Pode renomeá-las aqui, se necessário.
Na coluna Tipo, pode definir se existe uma 'Extremidade de barra' no nó a dimensionar ou se a barra aí é 'Contínua'.
Na coluna Extremidades apoiadas, deve-se definir qual a barra no Modelo de EF substituto de ligação de aço que deve receber um apoio na extremidade da barra que se encontra afastada do nó a verificar. Pode ativar apoios para várias barras, no entanto, pelo menos uma barra deve permanecer sem apoio devido à aplicação da carga: a carga é aplicada nas barras que não estão apoiadas. Definições detalhadas sobre o apoio e a aplicação da carga nas respetivas extremidades das barras podem ser efetuadas nas de barra Definições de barra.
A coluna Análise de rigidez é apresentada se tiver especificado uma configuração de análise de rigidez para a Análise adicional na separador 'Base'. Pode definir aqui para qual barra se pretende determinar a rigidez considerando os componentes da ligação. Selecione na lista os esforços internos que são relevantes para a análise de rigidez.
Opcionalmente, pode inserir um Comentário na última coluna para o respetivo estado. Este é comparado com a separador 'Base'.
Definições de barra
Na categoria Dados gerais, são apresentadas as definições utilizadas da barra selecionada, como o material e a secção transversal. Caso existam articulações ou excentricidades na barra selecionada, estas também são indicadas.
Se clicar na célula da propriedade descrita, pode editá-la através do botão
.
A categoria Disposição final gere informações detalhadas sobre as condições de fronteira do modelo substituto. Para extremidades apoiadas, o Tipo de apoio é definido como fixo ou articulado. Num apoio fixo, todos os graus de liberdade estão restringidos (padrão); num apoio articulado, apenas os deslocamentos e a rotação axial são restringidos. Para extremidades de barra livres, o Tipo de carga é especificado em conformidade. Por defeito, todos os esforços internos do modelo principal são também aplicados no modelo substituto ('Todas as forças'). No entanto, também pode fazer com que apenas determinadas componentes dos esforços internos sejam aplicadas.
A categoria Classificação de rigidez só está disponível se atribuiu esforços internos a uma barra para a análise de rigidez (ver imagem Esforços internos para análise de rigidez).
A 'Definição do comprimento da barra' afeta a classificação da ligação. O comprimento da barra é obtido da geometria do modelo e pré-definido, respetivamente, como comprimento de encurvadura na direção dos eixos y e z da barra. Se estes valores para Ly e Lz não corresponderem às circunstâncias, selecione a opção 'Definido pelo utilizador' na lista. Pode então atribuir os comprimentos individualmente aos nós a verificar. Isto é necessário, por exemplo, se uma barra estiver dividida entre os apoios: neste caso, indique o vão entre os apoios. Com parâmetros idênticos para os nós geridos na ligação, ative a caixa de verificação 'Igual para todos os nós' e defina os comprimentos de forma transversal aos nós.
Janela gráfica
No gráfico, apenas é representado um nó de ligação, que é válido, através do agrupamento, de forma representativa para todos os nós a dimensionar. Ao mover o rato sobre uma barra, são apresentadas informações sobre o estado, a secção transversal e o material.
Com o botão
no canto inferior esquerdo do gráfico, pode alternar entre a representação simbólica da ligação e a vista real.
