A componente Stegwinkel conecta uma chapa a uma chapa de referência. Com mais frequência, pode se usar uma conexão de Stegwinkel para ligações articuladas. Também é possível conectar uma segunda chapa dentro deste componente.
Conectar
A primeira categoria das configurações da componente gerencia a definição das barras conectadas e da barra de referência.

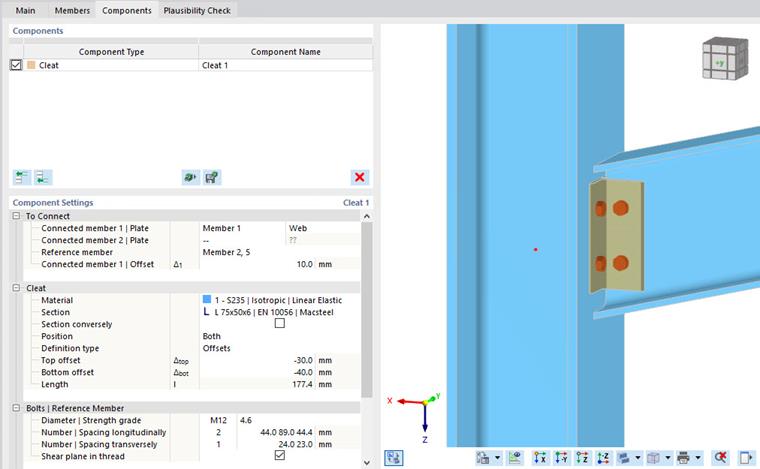

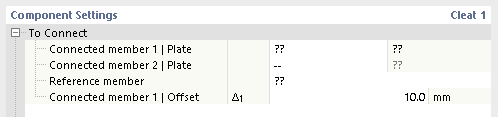

Defina na linha Barra conectada 1 | Chapa a barra a ser conectada. A segunda barra conectada é opcional
Especifique a chapa da barra à qual o Stegwinkel será conectado.
Em seguida, selecione a barra de referência. Sua chapa será reconhecida automaticamente.
Nas linhas Deslocamento, você pode definir a distância entre a superfície do componente conectado e o componente de referência.
Stegwinkel
A categoria a seguir controla a definição do ângulo, começando pelo material e pela seção transversal. Se você definiu dois componentes conectados, pode definir os parâmetros separadamente.

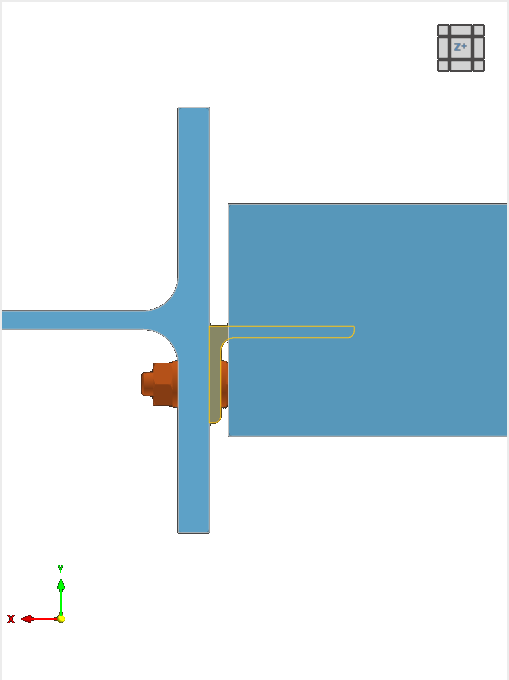

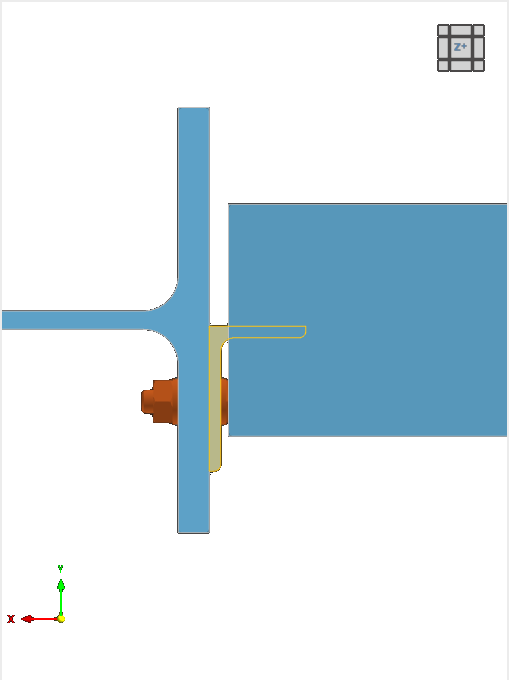

Se a caixa de seleção Seção transversal invertida estiver desativada, o Stegwinkel será posicionado de forma que o eixo de sua seção transversal seja perpendicular à barra de referência. Se esta opção estiver ativada, o eixo corre paralelo à barra de referência.

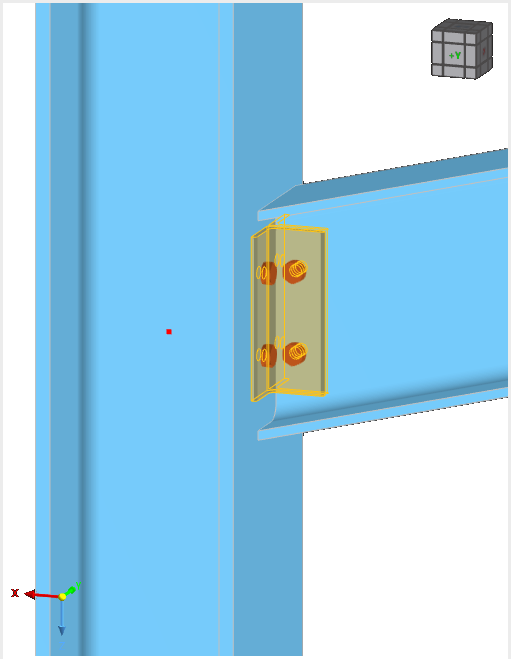

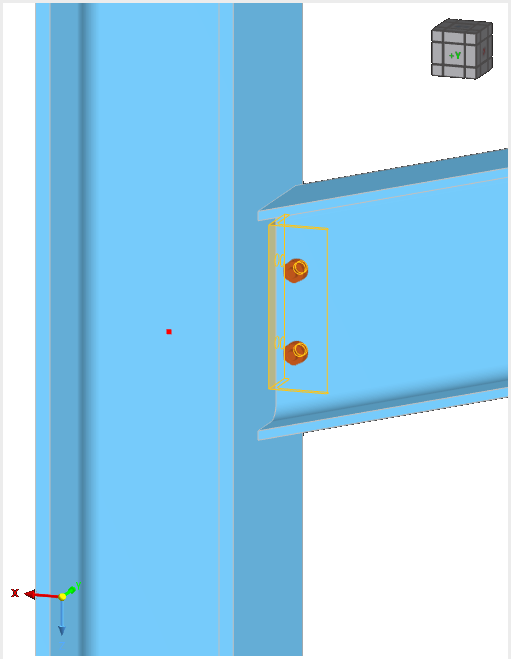

A Posição refere-se ao posicionamento dos ângulos em relação à chapa conectada: Frente, Traseira ou Ambos os lados da chapa.
Você pode definir o tamanho do ângulo através de Deslocamentos ou através de Comprimento e Posição. Selecione a opção correspondente da lista.

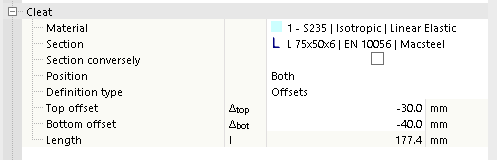

Se você definir o tamanho através de Deslocamentos, ele será derivado das distâncias superiores e inferiores até as bordas da barra, que você pode estabelecer. Você pode verificar, mas não alterar o comprimento na última linha.

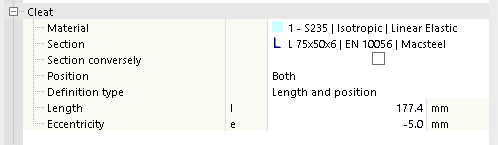

Se você selecionar a opção Comprimento e Posição, pode inserir o tamanho diretamente. Você pode alterar a posição definindo uma excentricidade, que é medida do centro da barra conectada até o centro do Stegwinkel.
Parafusos
Cada Stegwinkel tem dois grupos de parafusos - um para o componente de referência e outro para o componente conectado. As últimas categorias gerenciam as propriedades desses parafusos.
Defina o diâmetro dos parafusos e a classe dos parafusos na primeira linha, selecionando as entradas correspondentes das listas.
Nas duas linhas seguintes, você pode definir a distância dos parafusos em direções horizontal e vertical. As distâncias de borda e eixo são inseridas na linha separadas por espaços. Entradas ausentes são automaticamente completadas de forma consistente com a geometria da chapa frontal.
Ative a função Parafusos pré-tensionados para considerar uma pré-tensão. O fator de força de pré-tensão e o coeficiente de atrito sob o apoio da cabeça são definidos na Configuração de Capacidade de Carga.
Se a opção Rosca na junta de cisalhamento estiver ativada, a menor resistência (área reduzida) é considerada para a verificação de cisalhamento conforme a norma de dimensionamento selecionada.
