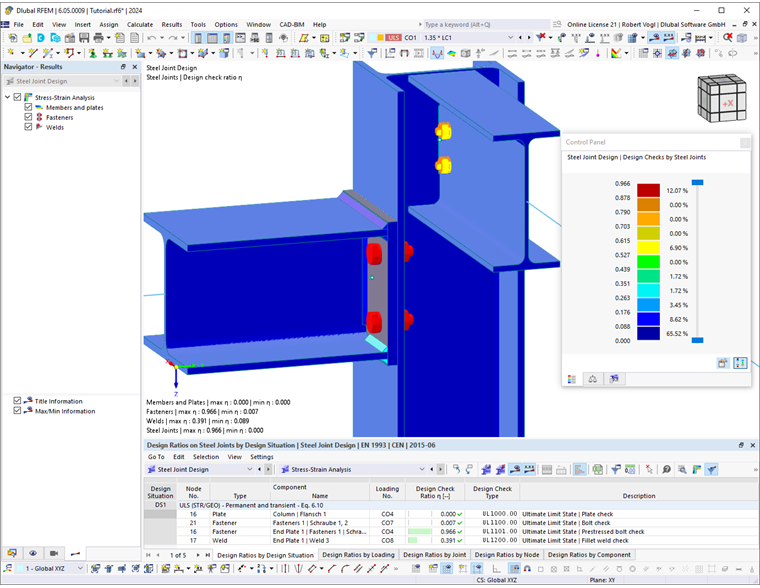

Após o cálculo, os resultados são organizados por diferentes critérios em tabelas. Eles também são apresentados no gráfico da janela de trabalho no modelo. O 'Navegador - Resultados' é ajustado para o dimensionamento de ligações de aço, permitindo que você mostre ou oculte resultados para categorias específicas de componentes.
Você também pode visualizar os detalhes do cálculo com valores intermediários e fórmulas de cálculo. Além disso, você tem a opção de representar graficamente os resultados na conexão de aço com as verificações para cada componente.
Nos subcapítulos seguintes, são apresentadas diversas opções disponíveis para exibição e avaliação dos resultados do dimensionamento. O capítulo Documentação descreve, por outro lado, como preparar os resultados para a impressão.
Objetos sem Resultados
Caso os resultados de um nó não sejam apresentados, podem haver as seguintes causas:
- O nó não está selecionado para dimensionamento na tabela Objetos a serem dimensionados.
- Não foi atribuída ao nó uma configuração de capacidade de carga nem uma configuração de análise de rigidez.
- Os resultados estão ocultos devido às configurações de filtro.
Verifique as visibilidades e as configurações de filtro para os resultados gráficos no painel de controle bem como no filtro de valores de resultados. Se o resultado estiver ausente na tabela de resultados, verifique as configurações de filtro escolhidas no gerenciador de tabelas de resultados . Preste atenção também nas configurações escolhidas para a sincronização com o gráfico; por exemplo, é possível mostrar apenas objetos visíveis ou selecionados. No diálogo dos detalhes do cálculo, no entanto, todos os resultados estão disponíveis - independentemente das configurações de filtro e seleções.
