Alguns componentes, como Corte de chapa, Chapa de bandeira, Placa de extremidade e outros já incluem as definições de solda. No entanto, existe um componente separado Solda para conectar duas chapas quaisquer entre si. Uma Solda conecta uma chapa ou uma placa de vértice com outra chapa, sendo que ambas as peças devem já estar presentes na estrutura.
A ser soldado
Primeiramente, você deve definir a placa que deseja conectar. Pode ser uma chapa ou uma placa de vértice. Em seguida, defina a placa de referência - a placa à qual a placa conectada será soldada. A placa de referência também pode ser uma chapa ou uma placa de vértice.

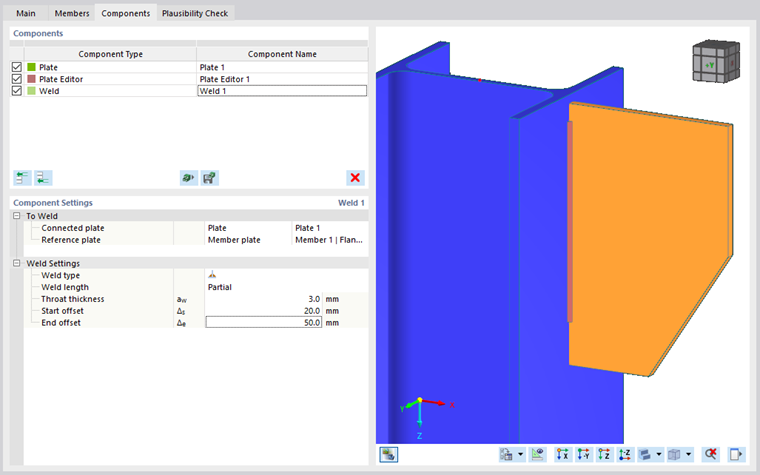

Configurações de solda
A segunda categoria de entrada começa com o Tipo de solda. Aqui você pode escolher entre uma solda de filete ou uma junção e a posição da solda – lado frontal ou traseiro. Se ambas as placas conectadas forem do mesmo material, ele também será definido como material de solda. Ao soldar materiais diferentes, o material de solda deve ser selecionado manualmente.
Ao contrário das soldas em outros componentes, o componente Solda é expandido por outras modificações, como a execução da solda ao longo do seu comprimento. As opções são Contínua, Comprimento parcial e Intermitente.
Para a opção Contínua, a solda é executada ao longo de todo o comprimento disponível do contato das placas conectadas. O único parâmetro de entrada é a espessura da solda.
A solda Parcial não é executada ao longo de todo o comprimento disponível do contato; ela possui um desvio inicial e final. Portanto, os parâmetros para definição da solda parcial são a altura do filete e os desvios medidos a partir do comprimento disponível da solda.

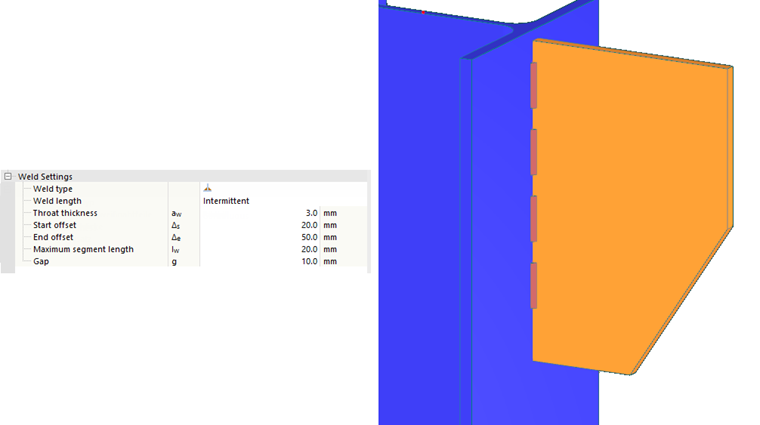

O tipo de solda Intermitente não é contínuo como os dois tipos anteriores; o processo de solda é dividido em segmentos de solda. Os parâmetros necessários para a definição da solda são a altura do filete, desvio inicial e final, o comprimento máximo do segmento e o comprimento da lacuna. Todos esses parâmetros têm um valor exato, exceto o comprimento do segmento. O comprimento real do segmento é o mesmo para todos os segmentos e é calculado com base no comprimento disponível da solda, reduzido pelos desvios.
