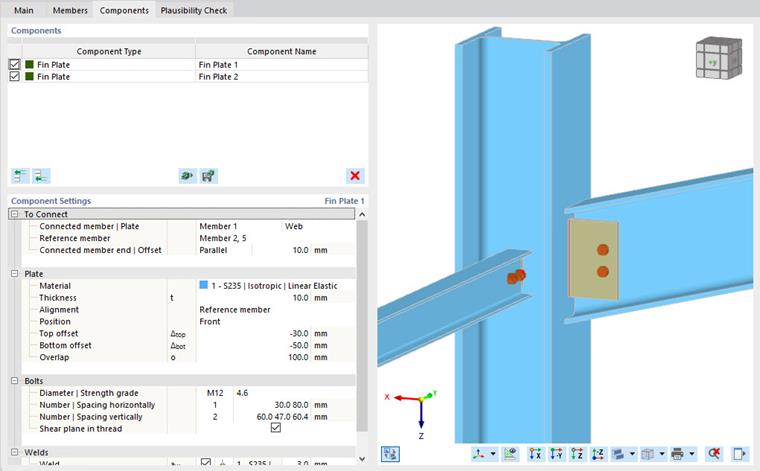

Ligações com aleta são normalmente utilizadas para ligações articuladas. O componente Aleta liga um componente estrutural a um componente estrutural de referência através de um grupo de parafusos e uma placa de ligação.
A ligar

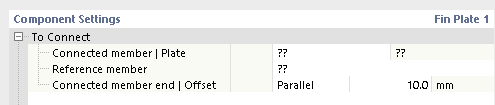

Como já mencionado, o componente aleta liga uma barra. Selecione-a na linha Barra ligada | Chapa. Especifique também a chapa de barra à qual o componente aleta é aparafusado.
No passo seguinte, selecione o componente estrutural de referência que serve como componente estrutural de suporte.

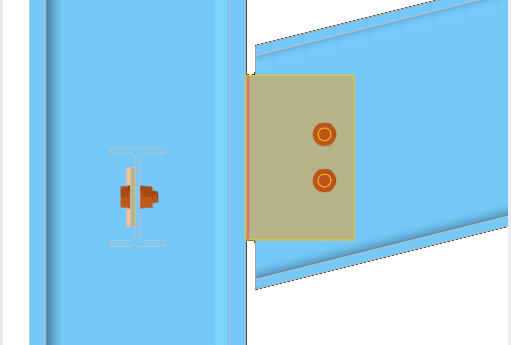

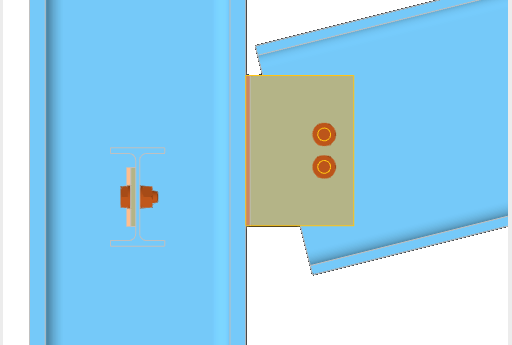

Na linha Extremidade de barra ligada | Desvio, defina as configurações para a secção da barra. O plano de corte pode ser paralelo à barra de referência ou perpendicular ao eixo da barra ligada.
O desvio especifica a distância entre a superfície da barra de referência e a superfície da barra ligada.
Chapa

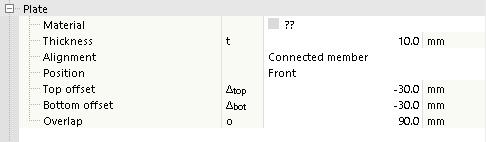

A categoria seguinte controla a definição da aleta. Selecione o material da placa a partir dos materiais definidos ou crie um novo material. Em seguida, introduza a espessura da chapa.

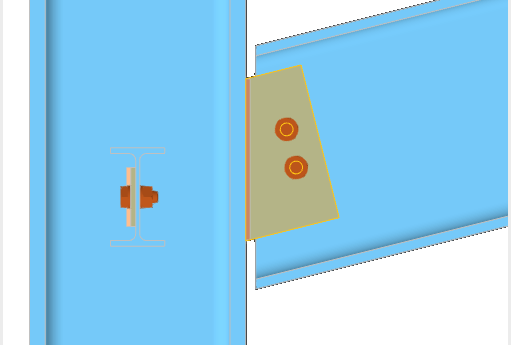

A chapa pode ser alinhada com a barra ligada ou com a barra de referência. Em ambos os casos, a chapa adota a inclinação do componente estrutural selecionado.

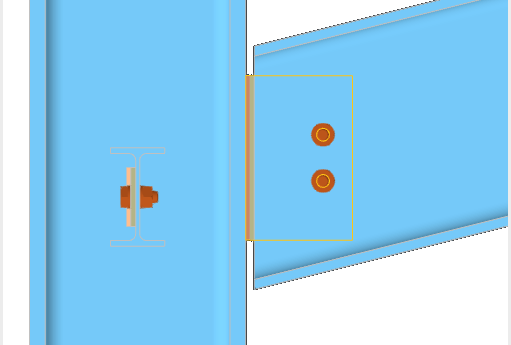

Existem duas opções para a colocação da aleta: Frente e Trás.
A configuração refere-se à posição relativa da aleta e da chapa da barra ligada.
O tamanho da aleta é derivado dos desvios superior e inferior, bem como da sobreposição da aleta e do elemento ligado.
Parafusos
Nesta categoria, as propriedades dos parafusos são geridas.
Defina o diâmetro do parafuso e a classe de resistência na primeira linha, selecionando as entradas correspondentes nas listas.
Nas duas linhas seguintes, pode definir a distância dos parafusos nas direções horizontal e vertical. As distâncias ao bordo e ao eixo são introduzidas na linha separadas por espaços. As distâncias de um subgrupo também podem ser introduzidas como multiplicação (por exemplo, 3*50). As entradas em falta são automaticamente completadas de forma consistente com a geometria da aleta.
Ative a função Parafusos pré-esforçados para considerar um pré-esforço. O fator de força de pré-esforço e o coeficiente de atrito sob a base da cabeça são definidos na Configuração de estado limite último.
Se a opção Rosca no plano de corte estiver ativada, a menor resistência (área reduzida) de acordo com a norma de dimensionamento selecionada é considerada para a verificação ao corte.
Além disso, também pode desativar parafusos individuais na Lista de parafusos se desejar executar um padrão irregular de parafusos.
Soldaduras
A última categoria controla as soldaduras entre a aleta e a barra de referência. Certifique-se de que a caixa de verificação está ativada.
Se selecionar a área à direita da caixa de verificação, é apresentada uma lista onde pode escolher o tipo de soldadura. Estão disponíveis vários tipos de cordões de soldadura e soldaduras penetrantes. Se aplicar um cordão de soldadura, defina a sua espessura.
