Um reforço é um componente que permite inserir chapas de reforço em perfis de secção aberta.
A ser reforçado
A primeira categoria das configurações do componente gere as definições da barra reforçada e da barra de referência.
A barra reforçada é obrigatória. Pode ser escolhido de entre todas as barras ligadas ao nó. A barra de referência é opcional. Essa opção é útil nos casos em que a posição dos reforços está relacionada com as lajes de uma barra de referência.
Tração
A categoria subsequente controla a definição da placa de reforço. Selecione o material da placa a partir dos materiais definidos ou crie um novo material. Em seguida, introduz a espessura da placa.
A forma e as dimensões iniciais da placa são criadas automaticamente dependendo do perfil da barra reforçada. A categoria 'Placa' apresenta itens diferentes, o que depende da escolha ou não da barra de referência.

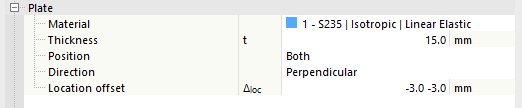

Quando tiver selecionada uma barra de referência, existem diversas opções para definir a 'Posição' da placa: "Centro", "Superior", "Inferior" e "Ambos". Pode utilizá-los para mover o reforço dependendo da posição de uma barra de referência. Além disso, a opção 'Placa de barra' permite alinhar o reforço com as chapas de barra de referência.
As opções 'Direção' permitem-lhe escolher se o reforço é inserido paralelamente à barra de referência ou perpendicularmente à mesma. Se pretende posicionar o reforço ao longo da barra reforçada, pode definir o 'Desvio de posição' adequado.
Se não estiver selecionada nenhuma barra de referência, as opções são reduzidas. O 'número | As opções de Distância' permitem-lhe escolher o número de reforços e o espaçamento entre eles na direção da linha central da barra reforçada.

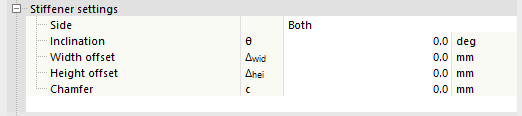

Configuração do reforço
Nesta categoria, pode editar a posição e a forma do reforço.
Utilize as opções 'Lado' para definir qual o lado da barra que deve ser reforçado: 'Esquerda', 'Direita' ou 'Ambos'. Se adequado, pode rodar o reforço introduzindo o ângulo de 'Inclinação'.
O 'Desvio da largura' e o 'Desvio da altura' podem ser utilizados para reduzir o tamanho das chapas de reforço deslocando-as das chapas da barra reforçada. As opções de 'chanfro' permitem modificar os cantos das lajes, o que é típico para reforços.
Soldaduras
A última categoria controla as soldaduras que são utilizadas globalmente para todas as bordas do reforço. Se desselecionar a caixa de seleção, não será aplicada nenhuma soldadura.
Quando seleciona o espaço à direita da caixa de seleção, encontrará uma lista da qual pode escolher o tipo de soldadura. Estão disponíveis diversos tipos de cordões de soldadura e de extremidade. Para cordões de soldadura, cada espessura tem de ser definida.
