Corte de barra

Existem diversos métodos para modificar os objetos utilizados numa ligação. Um é o componente Corte de barra. Permite modificar a extremidade de uma barra na área de ligação. Existem três formas de cortar com base no objeto de referência para o corte: corte por barra, por plano auxiliar e por placa.

A ser cortado

Na primeira categoria da área "Configuração da componente", é possível definir a barra a ser cortada seguida do tipo de corte. Como mencionado acima, os tipos são por barra, por plano auxiliar e por placa. A descrição detalhada de cada tipo de corte pode ser encontrada abaixo. A última linha determina o objeto de referência decisivo para o processo de modificação.

Parâmetros de corte

Os detalhes de entrada desta categoria dependem do tipo de corte selecionado.

Por barra

O tipo de corte por barra é utilizado quando uma barra ( Corte por ) determina o espaço de outra barra ( Barra a ser cortada ) que necessita de ser modificado devido a uma potencial colisão.

A primeira linha na categoria "Configuração de corte" controla o método de corte . O primeiro dos dois métodos disponíveis é a opção Plano , que guia o corte pelo plano mais próximo da caixa delimitadora da barra de referência. O segundo método é a opção Superfície . Apenas corta as partes de intersecção das secções.

Para o corte por plano, é possível selecionar qual o Plano de corte é o de controlo, se é Mais perto ou mais longe do lado da barra ligado. O estado predefinido é Mais perto , por ser o caso mais comum. Abaixo podem ver alguns exemplos de ambas as opções de corte. Na primeira imagem, pode ver as barras sem corte aplicado. Na imagem do meio, a viga é cortada através do pilar com a opção Plano de corte definida como Fechar. Na última imagem, foi adicionado um novo corte de barra com o pilar cortado através da viga e com a opção Plano de corte definida como Mais longe.

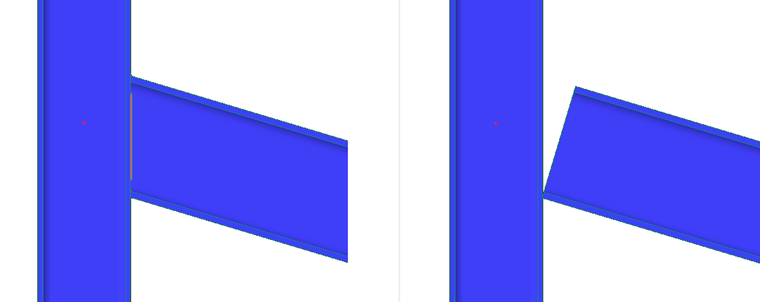

A última configuração, específica para o corte por plano, é a Direcção do corte. Para tal, existem duas opções: Paralela ou perpendicular . Paralelo significa que o plano de corte é paralelo à barra de referência ( Cortar através ). A direção Perpendicular significa que o plano de corte é perpendicular ao eixo da barra ligada no ponto de contacto mais próximo das duas barras.

Para os dois métodos de corte – Plano e Superfície –, também é possível definir um Desvio do corte, no qual ocorre o corte efetivo. São permitidos valores positivos e negativos.

Por plano auxiliar

Em vez de uma barra existente, pode utilizar um plano auxiliar como objeto de referência. Nesse caso, as configurações adicionais consistem na Direção do corte e no Desvio , à semelhança do corte por barra. As opções para a Direção são as mesmas, paralela ao plano auxiliar ou perpendicular ao eixo da barra ligada no ponto de contacto mais próximo da barra e o plano auxiliar (o alinhamento da barra é considerado – ver caixa de informação acima).

Por placa

O tipo de corte Por placa é semelhante ao corte por plano auxiliar. A principal diferença é que, enquanto o plano auxiliar não tem espessura, a placa tem. Por isso, é possível escolher o método de corte por Plano ou por Superfície . Além do método de corte, as configurações adicionais são Direção e Desvio , como descrito acima.

Soldaduras

Nos casos em que o corte cria um contacto entre as chapas ou as chapas de barra, é possível definir uma soldadura. Para cada contacto de uma borda de laje e uma face de laje, aparece uma nova linha de definição de soldadura na categoria de soldaduras da área "Configuração de componente". A definição contém uma caixa de seleção que controla se a soldadura deve ser utilizada, um tipo de soldadura e para a opção de cordão de soldadura, a opção para definir a espessura da soldadura.
