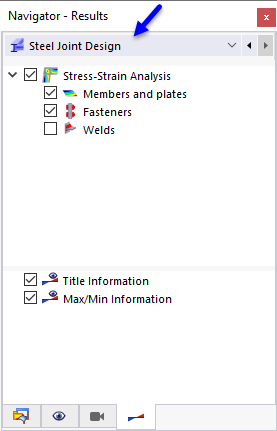

Para a avaliação e documentação dos resultados de dimensionamento, está disponível uma representação gráfica. Para isso, você pode utilizar a apresentação dos resultados no modelo. O Navegador - Resultados é ajustado às categorias de resultados do suplemento de dimensionamento. Os resultados dos componentes são geridos sob o tipo de resultado Dimensionamento de ligação de aço na lista do navegador.
Na janela de trabalho, existem as mesmas opções de seleção e avaliação que para a análise estática, por exemplo, apresentar visibilidades.

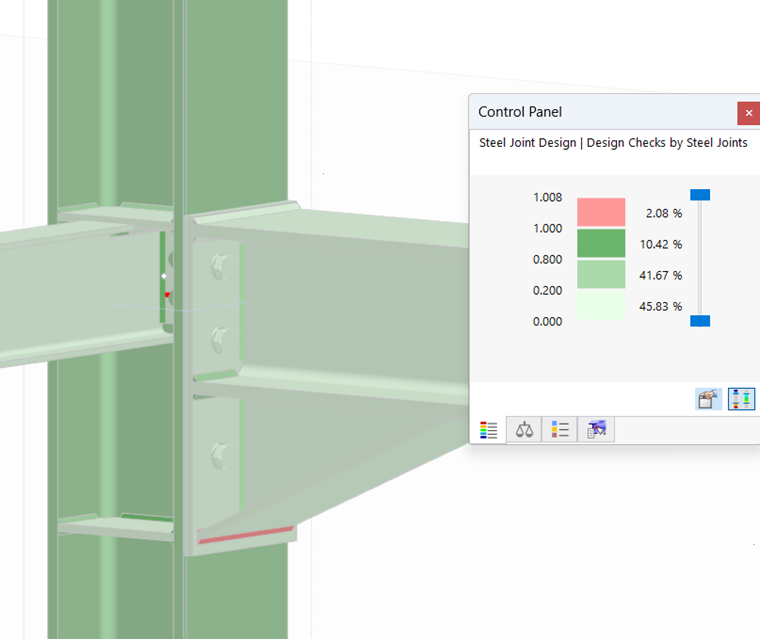

O Painel de controle também está ajustado aos resultados do dimensionamento de ligação de aço.
Ao contrário da análise estática, apenas quatro cores são usadas para os resultados. Com essa gradação de cores, você tem uma boa visão geral das utilizações dos componentes. As cores padrão significam:
|
Nenhuma ou pouca utilização (até 20%) |
|
Utilização média (20% a 80%) |
|
Alta utilização (80% a 100%) |
|
Utilização excedida (mais de 100%) |
Você pode mudar o painel para as onze cores padrão do RFEM a qualquer momento. Clique em uma das cores do painel para abrir o diálogo Editar cores de resultados .
No painel de controle, você também pode – como já conhece da análise estática – definir os objetos para a exibição dos resultados.

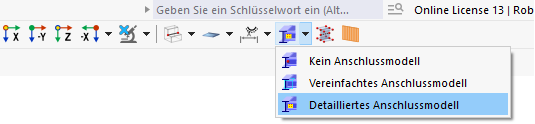

Os resultados gráficos não são apresentados no modelo de ligação simplificado. Caso você não veja resultados no nó de ligação, ajuste na lista suspensa
no canto superior direito da barra de ferramentas a opção Modelo de ligação detalhado.
